Guia técnico de sistemas pneumáticos industriais

Conteúdo atualizado em 18/11/2025.

Seja na automação ou no suporte a vários processos, os sistemas pneumáticos servem como um meio simples e econômico de realizar movimentos em uma indústria.

Para realizar a melhor gestão industrial, bem como compreender os planos de manutenção das máquinas, é essencial que cada pessoa no chão da fábrica conheça os equipamentos que utiliza. Os sistemas pneumáticos são um deles.

É raro encontrar uma fábrica onde não há sistemas pneumáticos em operação, seja diretamente nos processos produtivos, seja de forma secundária em máquinas e equipamentos.

Mas do que se tratam esses sistemas e por que continuam sendo tão importantes para a indústria?

É o que você vai aprender neste conteúdo.

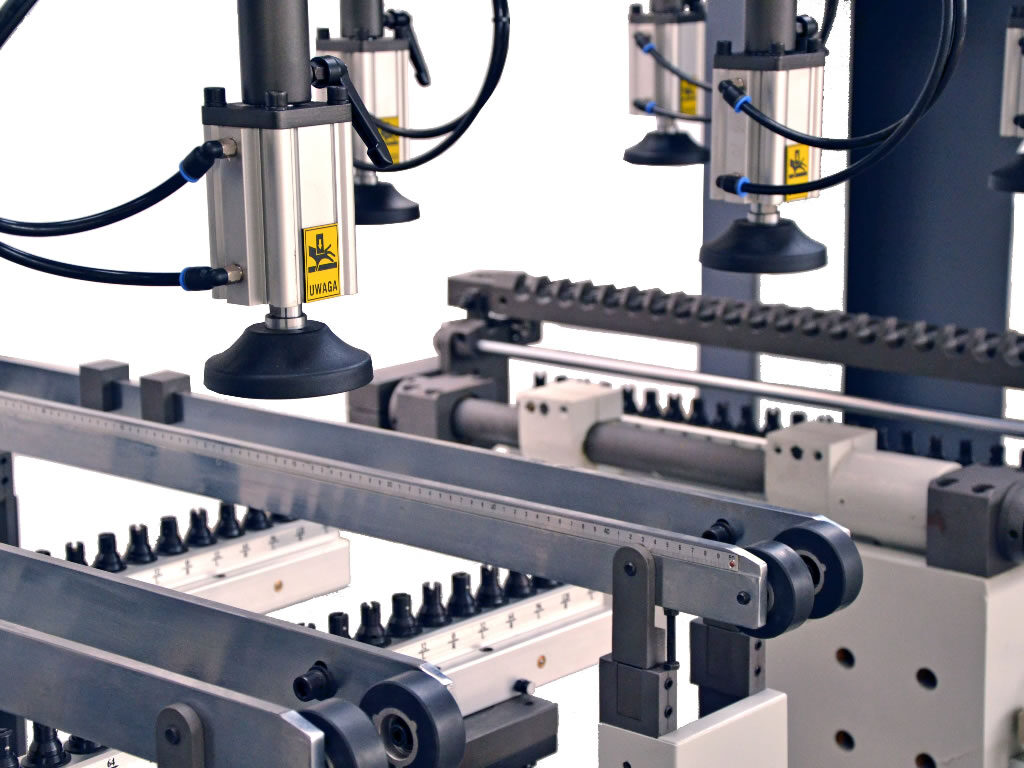

O que é um sistema pneumático?

Sistemas pneumáticos são uma série de componentes interconectados que utilizam ar comprimido para realizar movimentos em equipamentos automatizados.

Por exemplo: tanto na fabricação industrial, como em uma garagem qualquer ou mesmo em um consultório odontológico.

A pneumática é uma forma de aplicação de energia fluida, neste caso, com o uso de um meio gasoso sob pressão para gerar, transmitir e controlar a energia.

Normalmente, esse gás é comprimido sob uma pressão específica (de 60 a 120 PSI, por exemplo). Assim, o movimento é produzido na forma linear ou rotativa.

Como funciona um sistema pneumático?

Nos sistemas pneumáticos, toda potência do sistema advém do ar comprimido ou gás pressurizado.

Logo, há dois componentes essenciais na sua execução: algo que comprime o ar (neste caso, o compressor) e algo que usa ar comprimido para levantar, mover ou segurar um objeto (o atuador).

Esse ar comprimido ou gás pressurizado é geralmente filtrado e seco para proteger os cilindros, atuadores, ferramentas e bexigas que executam o trabalho.

Algumas aplicações requerem um dispositivo de lubrificação que adiciona uma névoa de óleo ao sistema pressurizado fechado.

Também é preciso de um tubo ou rede de tubos (o circuito) para levar o ar do compressor para o atuador.

Por fim, é preciso de algo que sirva para ligar ou desligar o sistema (como uma válvula) e mesmo inverter sua direção. Assim, é possível não apenas mover as coisas em uma direção (empurrar um pistão para cima e deixá-lo retornar à posição, por exemplo).

Quais as aplicações dos sistemas pneumáticos?

Agora que você entendeu o que é sistema pneumático, é hora de compreender suas aplicações na indústria.

Com certeza, se você tem um background industrial, já viu sistemas pneumáticos e hidráulicos em ação, certo?

Mas você já se perguntou até onde essa aplicação vai? Nós te mostraremos com alguns exemplos!

Indústria automotiva

Talvez você não veja um sistema pneumático diretamente em um veículo, especialmente nos de passeio, mas a tecnologia é muito utilizada na linha fabril.

Afinal, por ser quase totalmente automatizada, é através da pneumática que os robôs conseguem se mover com precisão e compor uma linha de montagem eficiente.

Indústria de tinta

Sabe aquelas pistolas de pintura utilizadas por profissionais em oficinas mecânicas ou mesmo pintores residenciais?

Elas possuem um sistema pneumático que facilita a dispersão da tinta, agilizando e melhorando a qualidade do serviço.

Indústria mineradora

Na indústria mineradora, os sistemas pneumáticos são amplamente utilizados em processos de tratamento de água, bem como no controle da passagem de fluidos através de prensas.

Assim, a força do ar comprimido pressiona os detritos, de forma que todo líquido seja extraído da terra e apenas sobrem os minérios.

Indústria petroquímica

Na indústria petroquímica, válvulas direcionais pneumáticas são muito utilizadas nos sistemas de extração de petróleo, garantindo maior precisão ao sistema.

Indústria cosmética

Não apenas na indústria cosmética, como em toda indústria química, os sistemas pneumáticos são utilizados por conta da precisão que proporcionam.

Através de bombas e válvulas é possível administrar a mistura de elementos, como ácidos, bases e produtos alcalinos.

Transporte de materiais a granel

Em indústrias como a alimentícia, farmacêutica e química, o transporte pneumático de materiais sólidos a granel (como pós, grãos, granulados ou partículas finas) é uma aplicação estratégica que combina eficiência e segurança. Utilizando o ar comprimido como meio de propulsão, esse sistema move materiais através de tubulações fechadas, reduzindo o risco de contaminação e otimizando o espaço físico da planta.

Existem dois tipos principais de transporte pneumático: o denso, ideal para volumes maiores e materiais mais abrasivos, e o diluído, usado para fluxos contínuos e leves. Ambos oferecem vantagens como menor necessidade de manutenção mecânica, maior flexibilidade na distribuição de layout e possibilidade de automatização completa do processo.

Graças à simplicidade de operação e à capacidade de integração com sistemas de controle, o transporte pneumático é cada vez mais adotado em linhas produtivas que exigem precisão no manuseio de insumos e matéria-prima. Quando bem dimensionado, esse sistema contribui diretamente para o ganho de produtividade e para o controle de qualidade no ambiente fabril.

Leia também: Produtividade na manutenção: estratégias para alta performance

Quais as vantagens do sistema pneumático?

Utiliza-se os sistemas pneumáticos amplamente em diferentes indústrias para a condução de máquinas automáticas. Por isso, possuem muitas vantagens, como:

• Alta eficácia: há um suprimento ilimitado de ar na atmosfera para produzir ar comprimido. Também existe a possibilidade de fácil armazenamento em grandes volumes.
• Alta durabilidade e confiabilidade: os componentes do sistema pneumático são extremamente duráveis ​​e é relativamente difícil de danificá-los apenas por conta de ações do sistema. Um exemplo é o freio pneumático.
• Alta adaptabilidade a ambientes hostis: em comparação com os elementos de outros sistemas, o ar comprimido é menos afetado por alta temperatura, poeira e ambiente corrosivo, etc.
• Maior segurança: os sistemas pneumáticos são mais seguros do que os eletromotores porque podem trabalhar em ambiente inflamável sem causar incêndio ou explosão. Além disso, a sobrecarga no sistema pneumático só leva ao deslizamento ou à interrupção da operação.
• Fácil seleção de velocidade e pressão: as velocidades de movimento retilíneo e oscilante dos sistemas pneumáticos são fáceis de ajustar e sujeitas a poucas limitações. A pressão e o volume do ar comprimido podem passar por ajustes facilmente com um regulador de pressão.
• Sustentável: a operação de sistemas pneumáticos não produz poluentes.
• Econômico: como os componentes do sistema pneumático não são caros, os custos dos sistemas pneumáticos são bastante baixos. Além disso, como os sistemas pneumáticos são muito duráveis, o custo de manutenção é significativamente inferior ao de outros sistemas.

Com todas essas características, os sistemas pneumáticos se destacam como uma solução técnica robusta, segura e acessível para diferentes aplicações industriais. Sua versatilidade operacional, aliada ao baixo custo de manutenção e à facilidade de controle, faz com que sejam amplamente adotados em ambientes que exigem agilidade, confiabilidade e eficiência energética.

Por isso, ao avaliar alternativas de acionamento para máquinas e processos, considerar as vantagens da pneumática pode representar um diferencial estratégico na busca por desempenho e produtividade no chão de fábrica.

Qual a diferença entre sistemas pneumáticos, hidráulicos e elétricos?

A escolha entre sistemas pneumáticos, hidráulicos ou elétricos depende diretamente do tipo de aplicação industrial, dos requisitos operacionais e das condições do ambiente. Cada tecnologia tem seus pontos fortes e limitações, que impactam fatores como força, velocidade, segurança e custo de manutenção. Por isso, é essencial entender essas diferenças antes de definir o tipo de acionamento mais adequado para cada etapa do processo produtivo.

A tabela a seguir resume os principais aspectos comparativos:

Em linhas gerais, os sistemas pneumáticos são ideais quando se busca agilidade, repetição rápida e segurança em ambientes com risco de inflamabilidade. Já os hidráulicos se destacam pela força aplicada, sendo comuns em prensas e equipamentos pesados. Os sistemas elétricos, por sua vez, oferecem precisão e controle avançado, sendo amplamente utilizados em robótica e automação fina.

Avaliar essas diferenças com base nas exigências operacionais da planta é o primeiro passo para uma escolha técnica segura e eficiente.

Quais componentes fazem parte do sistema pneumático?

Você já aprendeu como funciona um sistema pneumático. Mas o que faz essa tecnologia funcionar?

Veja bem, as máquinas pneumáticas precisam de cinco componentes básicos para fazer, armazenar, controlar, mover e usar ar comprimido:

• Compressor: é o equipamento responsável por gerar o ar comprimido utilizado no sistema. Existem diferentes tipos de compressores industriais (como o de pistão, o rotativo de parafuso e o scroll), que variam em eficiência, pressão de operação, nível de ruído e exigência de manutenção. A escolha do modelo ideal depende do volume de ar necessário, do regime de trabalho e da aplicação da planta.
• Reservatório (ou receptor): serve para armazenar o ar comprimido gerado pelo compressor, estabilizando a pressão no sistema e garantindo disponibilidade imediata de ar nas operações. Pode ser vertical ou horizontal e deve ser dimensionado conforme o consumo médio e os picos de demanda da operação, além de seguir normas de segurança para vasos de pressão.
• Uma ou mais válvulas: controlam a direção, a pressão e o fluxo do ar comprimido no circuito. As mais comuns incluem válvulas direcionais (2/2, 3/2, 5/2 vias), válvulas de retenção, reguladoras de pressão, de alívio e proporcionais. Cada tipo atende a requisitos específicos de controle e resposta, sendo fundamental para garantir a performance do sistema e a segurança da operação.
• Circuito: conjunto de tubulações, conexões, filtros, reguladores e lubrificadores (conhecidos como unidades FRL) que interliga os componentes e conduz o ar comprimido com eficiência. O circuito deve ser projetado para minimizar perdas de carga, facilitar manutenções e suportar as condições do ambiente industrial (temperatura, poeira, vibração).
• Atuador ou motor: é o componente que transforma a energia do ar comprimido em movimento mecânico. Pode ser um cilindro linear (de simples ou dupla ação) ou rotativo, e sua aplicação depende do tipo de deslocamento necessário, da carga envolvida e do espaço disponível. Atuadores compactos, sem haste ou telescópicos são opções utilizadas em projetos com restrições de espaço.

Quando corretamente dimensionados e combinados, esses componentes formam uma solução confiável para automação e movimentação mecânica, capaz de atender desde aplicações simples até operações complexas no chão de fábrica.

Normas técnicas e segurança em sistemas pneumáticos

Ao projetar ou operar sistemas pneumáticos em ambientes industriais, a conformidade com normas técnicas e requisitos de segurança é essencial — tanto para a proteção das pessoas quanto para garantir o desempenho adequado da aplicação. A negligência nesse aspecto pode comprometer não só a integridade dos operadores, mas também a eficiência do processo e a vida útil dos equipamentos.

No Brasil, a principal referência é a NR-12, que estabelece diretrizes de segurança para máquinas e equipamentos. Entre os pontos aplicáveis à pneumática, estão a necessidade de dispositivos de parada de emergência, proteção contra movimentos não intencionais e a obrigatoriedade de inspeções periódicas.

No âmbito internacional, a norma ISO 4414 é uma das mais utilizadas para orientar o projeto de sistemas pneumáticos com foco em segurança. Ela define boas práticas para controle de energia, válvulas de segurança, redundância de atuadores, entre outros aspectos que reduzem o risco de falhas perigosas.

Além disso, normas como ISO 8573 (qualidade do ar comprimido) e ISO 12100 (princípios gerais de segurança de máquinas) também devem ser consideradas no momento de especificação técnica e implantação.

Para garantir uma operação segura e em conformidade, é fundamental:

• Dimensionar corretamente válvulas de escape e bloqueio de energia;
• Utilizar sensores e controladores com redundância em aplicações críticas;
• Realizar manutenções preventivas documentadas e treinamentos periódicos com a equipe técnica.

Adotar esses padrões reforça o compromisso da empresa com a integridade operacional e a prevenção de riscos, valores indispensáveis em qualquer ambiente industrial moderno.

Inovações tecnológicas em sistemas pneumáticos

Com os avanços da automação industrial e da Indústria 4.0, os sistemas pneumáticos também evoluíram para atender às novas demandas de controle, eficiência e conectividade. Hoje, é possível integrar sensores inteligentes, módulos de comunicação e dispositivos IoT diretamente aos componentes pneumáticos, ampliando a capacidade de monitoramento e diagnóstico remoto das máquinas.

Sensores de posição, pressão e fluxo permitem acompanhar o desempenho em tempo real, identificar falhas antes que causem paradas não planejadas e ajustar parâmetros de operação de forma precisa, sem intervenção manual. Além disso, válvulas inteligentes e controladores conectados por protocolos industriais (como IO-Link, EtherNet/IP ou Profinet) facilitam a comunicação entre diferentes dispositivos do sistema, reduzindo o tempo de resposta e aumentando a eficiência do processo.

Essas inovações trazem ganhos diretos em produtividade, segurança e tomada de decisão técnica, especialmente para plantas industriais que operam com alta cadência e exigem disponibilidade contínua. Ao considerar um sistema pneumático moderno, avaliar o nível de automação e conectividade disponível é um diferencial estratégico para a competitividade industrial.

Conclusão

Há várias aplicações para sistemas pneumáticos e a indústria depende muito deles para que os processos de fabricação ocorram.

Neste conteúdo, você pôde entender e relembrar um pouco sobre seu conceito, funcionamento, aplicações e vantagens da pneumática.

É claro que há vantagens e desvantagens do sistema hidráulico e pneumático, mas é importante entender que há também diferentes necessidades.

Assim, em um chão de fábrica, existe lugar e espaço para que ambas as tecnologias sejam úteis na prática.
