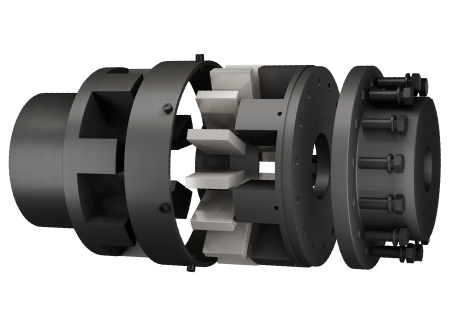

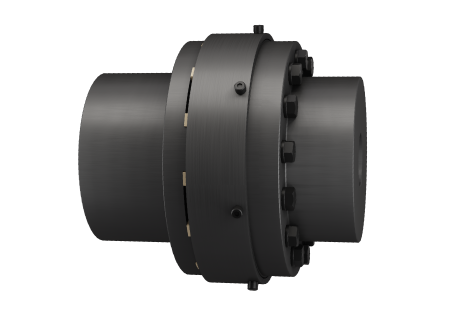

Foto produto
Foto produto
Foto Galeria
Foto Galeria

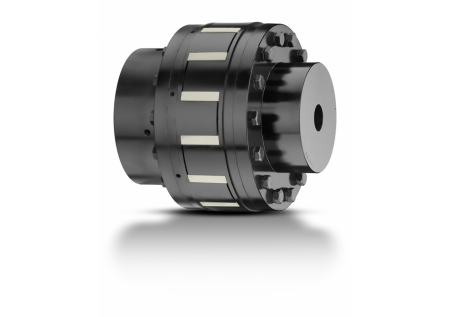

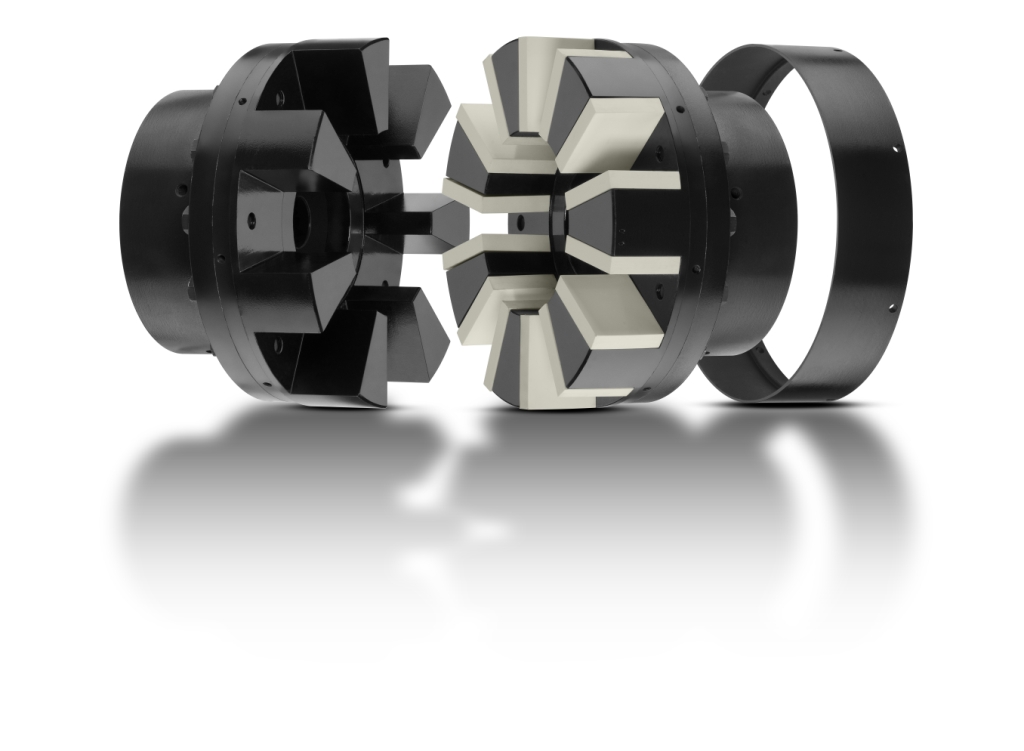

ACOPLAMENTO ELÁSTICO ALTO TORQUE H/HR

Acoplamentos torcionalmente flexiveis com alta capacidade de torque, dispensam lubrificação e a movimentação dos equipamentos para a troca dos elementos elásticos.

PRODUTO PROTOCOLADO NO INPI – Instituto Nacional de Propriedade Industrial.

Características

Manutenção Simples: Não é necessário mover os equipamentos para substituição dos elementos elásticos. Quando opera em apenas um sentido de rotação, somente metade dos elastômeros necessitam substituição periódica

Dispensam Lubrificação

Inspeção Visual: Não é necessário o afastamento das máquinas ou da tampa metálica para verificação dos elementos elásticos

Modelo Torque Máximo - Nm: Linha PU Torque Máximo - Nm: Linha Hytrel Rotação máxima - rpm Furação mínima mm Furação Máxima mm Massa - kg Momento de Inércia - kgm² Tolerância de Alinhamento: Angular Tolerância de Alinhamento: Radial - mm Tolerância de Alinhamento: Axial
H 307 12033 26350 2188 60 125 58 0,4 0,4 +-1,5
H 357 16044 39424 1990 60 135 73 0,78 0,4 +-1,5
H 367 22347 49515 1831 70 140 105 1,15 0,4 +-1,5
HR 307 12033 26350 2188 60 110 59 0,5 0,4 +-1,5
HR 357 16044 39424 1990 60 118 76 0,8 0,4 +-1,5
HR 367 22347 49515 1831 70 138 109 1,26 0,4 +-1,5
HR 407 31945 71140 1643 85 163 120 1,78 0,4 +-1,5
HR 457 43262 95975 1433 85 193 174 2,71 0,4 +-1,5
HR 509 51284 114110 1391 90 200 185 3,08 0,4 +-1,5
HR 609 75493 167590 1243 100 236 252 5,48 0,4 +-1,5
HR 709 105719 234910 1094 100 280 374 10,57 0,4 +-1,5
HR 809 - 292210 955 120 310 574 20,57 0,4 +-1,5
HR 901 - 338050 859 170 355 850 37,74 0,4 +-1,5
HR 1013 - 506000 830 195 360 1552 40,79 0,5 +-3
HR 1015 - 700000 735 215 420 2349 55,12 0,5 +-3
HR 1115 - 850000 700 240 500 3310 65,9 0,5 +-3
HR 1117 - 1304000 570 290 600 5080 79,8 0,5 +-3
Modelo L1 øD5 øD2 L2 S G Distância entre Pontas de Eixos - mm: Padrão Distância entre Pontas de Eixos - mm: Máximo* Número de Elastômetros Número de Parafusos: Tampa Número de Parafusos: Porta-Elastômetros
H 307 295 262 180 121 53 3 53 170 14 7 -
H 357 314 262 197 127 60 3 60 180 14 7 -
H 367 353 313 222 143 67 3 67 200 14 7 -
HR 307 270 266 170 85 100 3 100 185 14 7 14
HR 357 300 292 180 95 110 3 110 205 14 7 14
HR 367 327 317 210 105 117 3 117 330 14 7 14
HR 407 366 349 248 120 126 3 126 240 14 7 14
HR 457 394 400 294 130 134 3 134 255 14 7 14
HR 509 413 412 305 140 133 6 133 265 18 9 18
HR 609 482 461 360 170 142 6 142 300 18 9 18
HR 709 552 524 425 195 162 6 162 350 18 9 18
HR 809 616 600 470 210 196 6 192 395 18 9 18
HR 901 696 667 545 240 216 6 216 450 22 11 22
HR 1013 898 805 540 340 218 6 218 518 26 13 26
HR 1015 915 910 630 340 235 6 235 550 30 15 30
HR 1115 995 960 750 375 245 6 245 590 30 15 30
HR 1117 1076 1170 900 400 276 6 276 620 34 17 34
