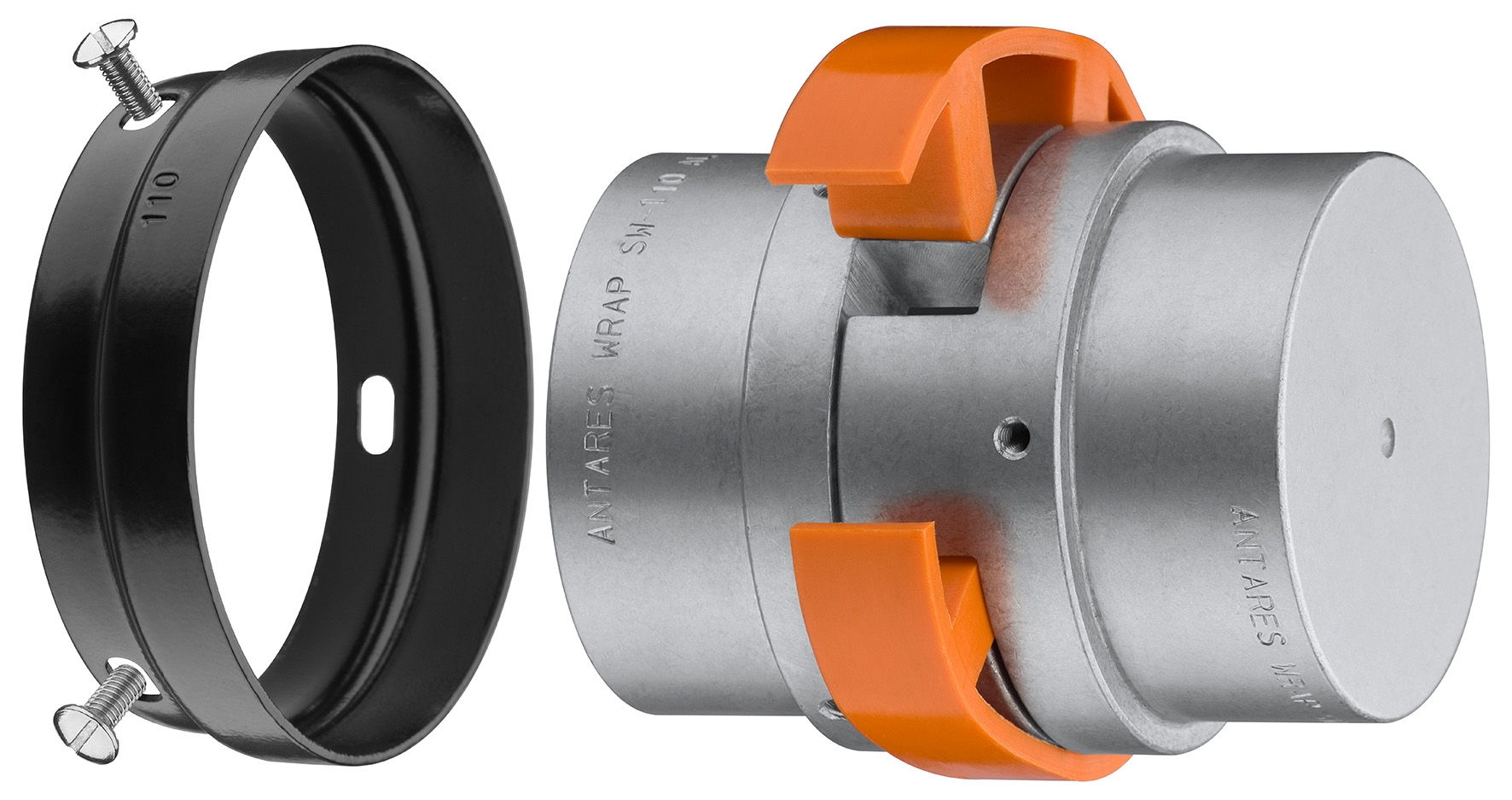

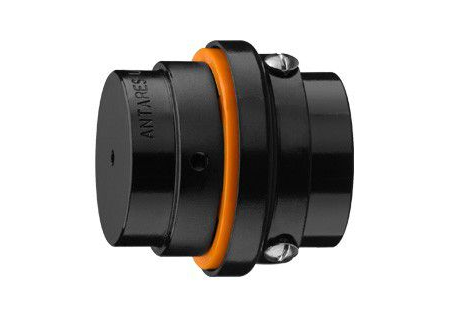

ACOPLAMENTO ELÁSTICO SW



Características

Aplicação

Atende faixas de torque entre 37 e 12.350 Nm e eixos de até 120mm
Opera em temperaturas de até 95ºc (Convencional) e 121ºC (Linha UK )

Modelo Linha PU Recomendado para rotações superiores a 500 rpm Torque Nominal - Nm Linha Hytrel Recomendado para rotações inferiores a 500 rpm Torque Nominal - mm Rotação máxima rpm øD2 øD5 L1 G C L2 øD1 Furação Mínima mm Furação máxima mm*** Distância entre Pontas de Eixos* - mm: Padrão Distância entre Pontas de Eixos* - mm: Máximo**
SW 95 37 56 8819 49 65 63 2 13 25 54 5 28 13 35
SW 100 81 124 7349 57 78 88 2 22 35 65 10 38 18 50
SW 110 154 237 5971 76 96 108 3 30 43 85 15 42 22 62
SW 150 244 375 5164 80 111 115 3 30 45 96 15 48 25 68
SW 190 328 505 4765 102 129 133 3 38 54 115 15 60 35 80
SW 225 458 705 4444 111 142 153 3 48 64 127 15 65 41 95
SW 226 565 870 4037 119 153 178 3 54 70 137 25 70 38 105
SW 276 918 1413 3880 127 173 200 3 63 80 157 25 75 40 115
SW 280 1349 2075 3690 140 208 200 3 63 80 192 30 85 40 115
SW 295 2207 3395 2266 162 253 238 3 75 95 237 30 100 48 140
SW 2955 3678 5664 2266 180 253 264 3 88 108 237 30 110 44 150
SW 300 5257 8090 2108 180 272 283 3 92 115 254 30 110 53 160
SW 350 7501 12350 1775 200 323 309 3 103 128 305 30 120 59 180
Modelo Massa - Kg Momento de Inércia - kgm² Quantidade de Parafusos Sentido de Fixação dos Parafusos Material dos Parafusos Quantidade de Elastômetros
SW 95 0,8 3,7x10-5 3 radial inox 1
SW 100 1,58 8,75x10-4 3 radial inox 1
SW 110 3,31 3,02x10-3 3 radial inox 1
SW 150 4,05 4,62x10-3 3 radial inox 1
SW 190 7,7 0,051 3 radial inox 1
SW 225 10,7 0,076 3 radial inox 1
SW 226 15 0,12 3 radial aço carbono 6
SW 276 21 0,2 3 radial aço carbono 6
SW 280 29 0,408 3 radial aço carbono 6
SW 295 48 1,084 3 radial aço carbono 6
SW 2955 59 1,28 5 radial aço carbono 10
SW 300 86 1,64 5 radial aço carbono 10
SW 350 132 3,28 5 radial aço carbono 10
Modelo Tolerância de Alinhamento Angular: Linha PU Tolerância de Alinhamento Angular: Linha Hytrel Tolerância de Alinhamento Radial - mm: Linha PU Tolerância de Alinhamento Radial - mm: Linha Hytrel Axial - mm
SW 95 0,5° 0,4 0,3 1
SW 100 0,5° 0,4 0,3 1
SW 110 0,5° 0,4 0,3 1,5
SW 150 0,5° 0,4 0,3 1,5
SW 190 0,5° 0,4 0,3 1,5
SW 225 0,5° 0,4 0,3 1,5
SW 226 0,5° 0,4 0,4 1,5
SW 276 0,5° 0,4 0,4 1,5
SW 280 0,5° 0,4 0,4 1,5
SW 295 0,5° 0,4 0,4 1,5
SW 2955 0,5° 0,4 0,4 1,5
SW 300 0,5° 0,4 0,4 1,5
SW 350 0,5° 0,4 0,4 1,5
