Acoplamentos de Engrenagens: a solução para alto torque e pequenos espaços
Acoplamentos de Engrenagens são modelos ideais para aplicações de espaço limitado, já que têm uma alta densidade de torque em uma construção compacta. É um dos mais clássicos tipos de acoplamentos, e ainda muito relevante no segmento de transmissão.
Totalmente fabricado em aço, a transmissão de torque é feita através de um conjunto de dentes entre cubo e capa, com design “triplamente abaulado”. Aliam uma excelente capacidade de transmissão de torque com acomodação dos inevitáveis desalinhamentos do conjunto.

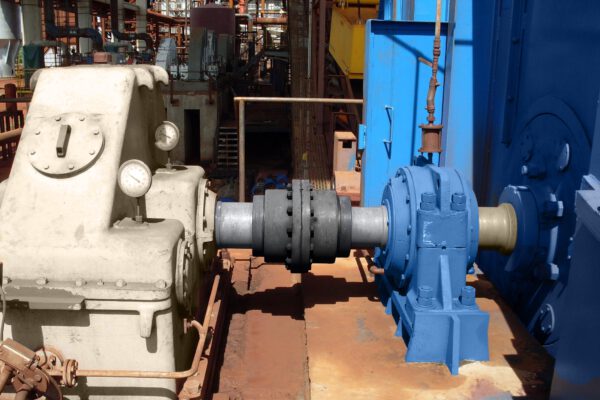

Uma das aplicações mais performáticas do Acoplamento de Engrenagens é em Pontes Rolantes, devido à sua alta rigidez torcional combinada com uma folga torcional muito pequena, que são responsáveis pelo desempenho ideal em transmissões com reversão direta.
O que esperar do Acoplamento de Engrenagens?
- Alto torque em espaço reduzido: São ideais para aplicações de espaço limitado, já que têm uma alta densidade de torque
- Pequena folga torcional: Isso permite manter um certo sincronismo entre eixos, o que é crucial em aplicações mais críticas
- Intercambialidade: A conformidade com a norma AGMA 9008-B00 garante a intercambialidade entre ½ acoplamento (cubo + capa)
- Preservação de máquinas equipamentos: Uma das vantagens do acoplamento de engrenagem está relacionado ao aumento de vida útil dos equipamentos e máquinas industriais, o que garante a alta produção e, claro, o lucro da empresa. Além disso, ele também evita o gasto com reparos e substituição de peças ou das máquinas como todo. A durabilidade desses itens é alta principalmente quando se respeita os intervalos de lubrificação. É ela quem previne problemas de desgaste prematuro em componentes importantes como rolamento e correntes.
- Ajuste de vibração: Mais um ponto positivo é a correção da vibração dos maquinários.
Formas construtivas que se adaptam às necessidades

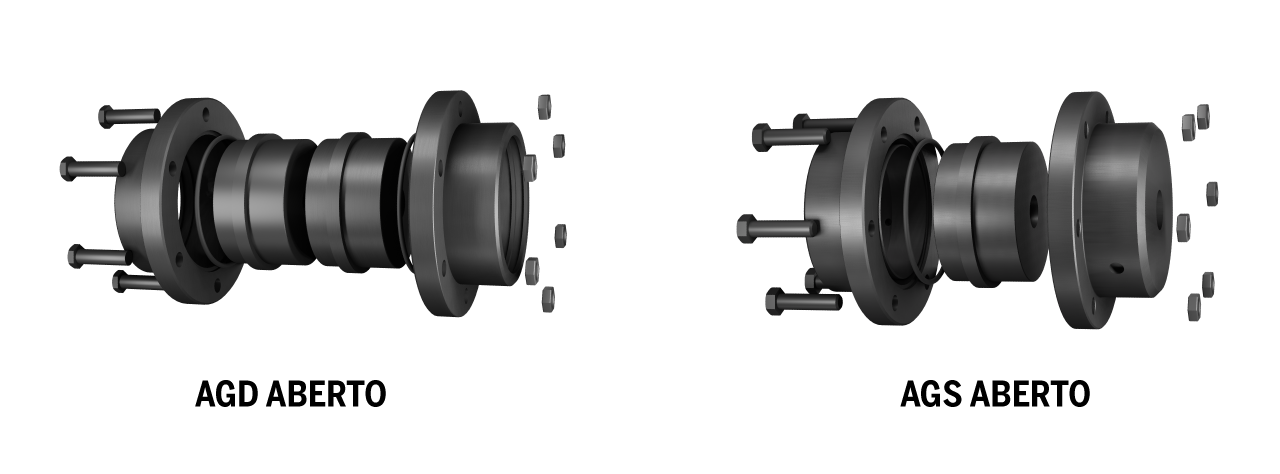

- Dois lados flexíveis – AGD
É o tipo mais comum, sendo constituído por duas buchas externas com uma engrenagem interna e dois cubos com uma engrenagem externa. Sua função é acomodar desalinhamentos possíveis. Por essa razão, utilizam-se em máquinas, rolamentos e outros equipamentos. - Configuração com um lado flexível e um lado rígido – AGS
A classificação sugere que esta configuração possui uma metade rígida e uma metade com uma engrenagem flexível. Ela suporta o desalinhamento angular e, por isso, recomendamos seu uso para aplicações que possuem eixos flutuantes. - Uso com espaçador tubular para distância entre eixos maior que o GAP padrão AGD-ES
- Uso com eixo flutuante maciço AGS-EF
- Com discos ou tambor de freio AGD-DF ou AGD-TF
- Acoplamentos para uso “vertical” e outras formas (nosso AGS – HD – V)
Aplicações específicas
- Pontes rolantes
- Elevação de cargas
- Trefilas de aço
- Calandras
- Grandes DBSE (distância entre eixos)
- Misturadores de eixo vertical
- Dessolventizador/tostador (moagem de soja)**
- Pequeno espaço físico e outras
**Nos casos de uso em dessolventizadores, o modelo especial da Antares “AGS-V HD” é o mais indicado devido à sua capacidade de suportar cargas radiais e axiais elevadas.
O que são acoplamentos de engrenagem?
Os acoplamentos de engrenagem são elementos que unem dois eixos rotativos. De forma geral, fazem parte do grupo de acoplamentos flexíveis. A função desse tipo de acoplamento, além de
estabelecer a união, é possibilitar a transmissão de torque com correção de desalinhamentos radiais ou axiais. O primeiro caso se dá quando as linhas do eixo ficam paralelas entre si, mas deslocadas do eixo central. Já a segunda situação diz respeito quando a distância entre as pontas de eixo ficam desalinhadas com o gap indicado no manual do acoplamento utilizado. Ou seja, as pontas de eixo ficam mais próximas ou mais afastadas.
Além disso, ele também compensa folgas e deslocamentos axiais que podem afastar os eixos durante a operação.
Quando e porquê utilizar o acoplamento de engrenagem?
Recomendamos os acoplamentos de engrenagem em duas situações mais comuns:
- alto torque e estabilidade
- necessidade de transmissão de altos torques em acoplamentos relativamente pequenos.
Em outras palavras, o principal benefício dos acoplamentos de engrenagem é a correção de desalinhamentos. Esse problema é comum em máquinas rotativas e basicamente significa que os eixos não giram concentricamente.
Por exemplo, para exemplificar essa situação, imagine uma linha longitudinal que passa pelo centro de cada um dos eixos. Em um funcionamento correto, essas linhas precisam ser as mesmas para que os eixos fiquem totalmente alinhados entre si.
Porém, não é bem isso que acontece na prática, sobretudo por conta de problemas na fabricação das bases. Assim, o acoplamento de engrenagem serve para solucionar essa dificuldade.
Quer saber mais sobre os tipos de acoplamentos que existem? Leia nosso artigo!
