Acionamentos críticos em operações portuárias

Nem todos os acionamentos estão submetidos às mesmas exigências em um terminal portuário de granéis — e nem todos representam o mesmo risco para a disponibilidade da operação.

Transportadores de longa distância, shiploaders e ship unloaders, stacker-reclaimers, reclaimers e sistemas de elevação combinam características como grandes massas em movimento, elevada inércia, partidas sob carga, variações de carregamento, reversões e regimes contínuos de operação.

É justamente nesses pontos que a especificação dos elementos de transmissão exige uma análise que vá além de potência, rotação e torque nominal.

ONDE ESTÃO OS PONTOS MAIS SENSÍVEIS?

A equipe de engenharia precisa analisar a criticidade de acordo com a arquitetura de cada terminal, mas algumas aplicações merecem atenção especial.

Transportadores de correia de alta capacidade

São um dos principais pontos de atenção porque frequentemente conectam diferentes etapas do processo. Uma indisponibilidade pode interromper alimentação, transferência, armazenagem ou carregamento.

Nos acionamentos principais, sobretudo em correias longas ou de alta capacidade, partidas e paradas geram condições transitórias diferentes do regime permanente. Em sistemas com múltiplos acionamentos, soma-se a necessidade de considerar a distribuição de torque entre os drives e o comportamento dinâmico do conjunto.

Por isso, você não deve selecionar o elemento de transmissão exclusivamente a partir do torque nominal do motor. Torque de partida, fatores de serviço, inércia do sistema, frequência de partidas, características do equipamento acionado e possíveis cargas de choque também precisam fazer parte da análise.

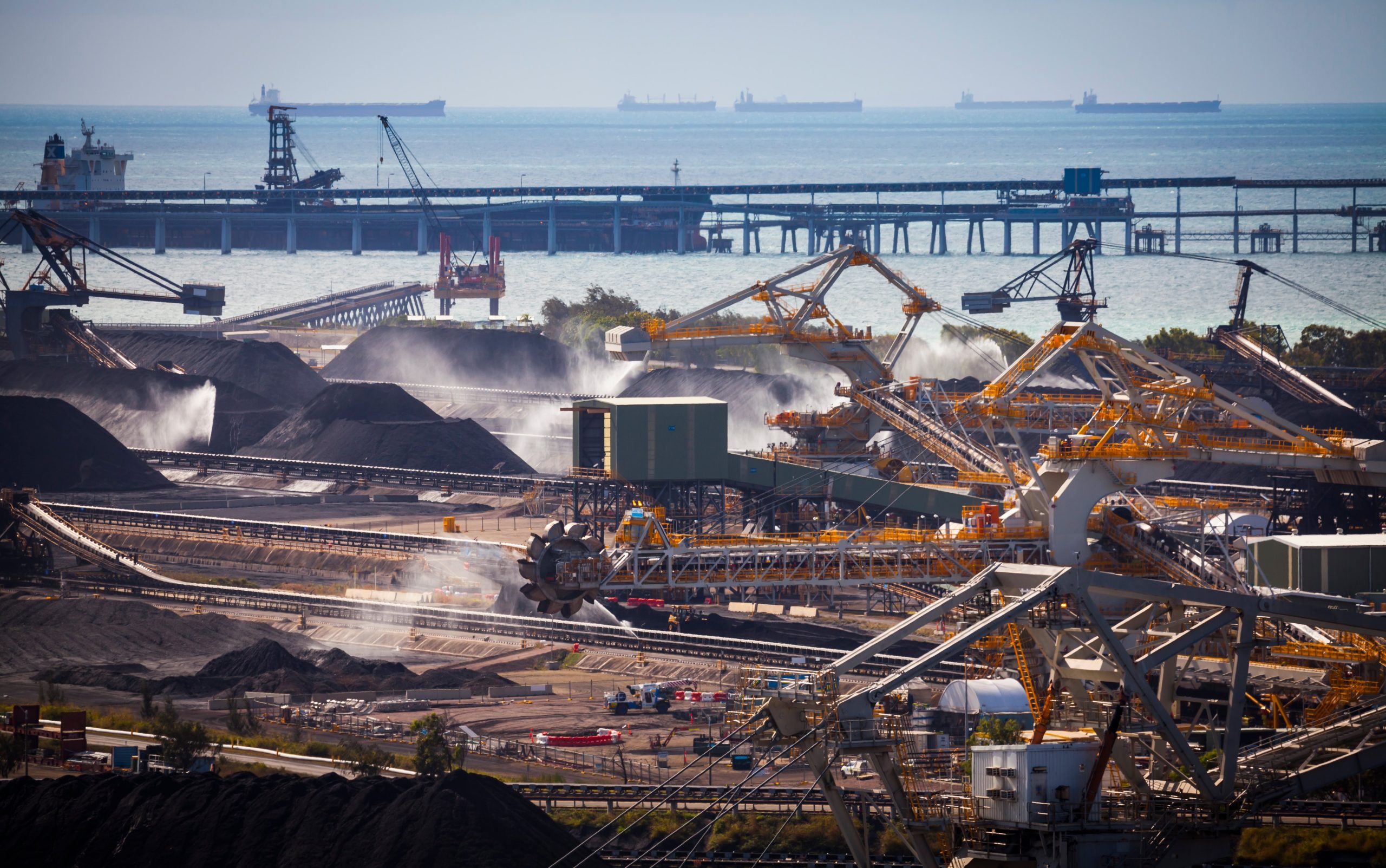

Stacker-reclaimers e reclaimers

Reúnem diferentes movimentos e acionamentos em uma única máquina. Além do sistema responsável pela movimentação do material, existem mecanismos de translação, giro, elevação e outros acionamentos auxiliares, dependendo da configuração do equipamento.

O regime de funcionamento também não é uniforme: aceleração, desaceleração, reversões e alterações de carga fazem parte da operação.

A seleção do acoplamento deve considerar , além da potência, o comportamento dinâmico do acionamento, desalinhamentos admissíveis, rigidez torcional, capacidade de absorver solicitações transitórias e condições de manutenção.

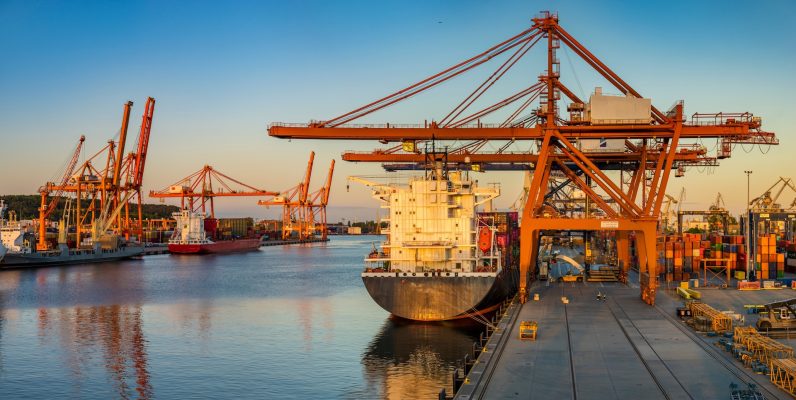

Shiploaders

Nos carregadores de navios, a disponibilidade assume uma dimensão adicional: o equipamento está diretamente associado à etapa final da expedição.

Boom conveyors e demais transportadores incorporados ao equipamento trabalham integrados aos sistemas que alimentam o shiploader. Dependendo da configuração, existem ainda acionamentos associados à movimentação, elevação e posicionamento.

Uma falha durante uma janela de carregamento pode ter consequências operacionais muito superiores ao valor do componente que originou a parada. Essa relação entre valor do componente e impacto da indisponibilidade é importante na análise de criticidade dos elementos de transmissão.

Ship unloaders

Nos descarregadores, as características variam bastante em função da tecnologia utilizada — grab-type, sistemas contínuos e outras configurações apresentam perfis de carga distintos.

Em determinadas aplicações, ciclos repetitivos, acelerações, frenagens e variações importantes de carga tornam o comportamento dinâmico especialmente relevante para os componentes da transmissão.

Nesses casos, resistência à solicitações cíclicas e transitórias passa a ter peso tão importante quanto a capacidade de transmitir o torque de regime.

O TORQUE NOMINAL CONTA APENAS PARTE DA HISTÓRIAS

Em aplicações portuárias críticas, um dos erros de abordagem é considerar a transmissão a partir de uma condição estática:

potência → rotação → torque → tamanho do acoplamento.

Esse cálculo é necessário, mas não suficiente. O dimensionamento precisa considerar o que acontece durante a operação real.

Uma correia carregada durante uma partida não apresenta necessariamente a mesma condição do regime estabilizado. Uma máquina que realiza reversões frequentes impõe solicitações diferentes de um acionamento unidirecional contínuo. Sistemas com grandes massas apresentam efeitos de inércia que você precisa considerar durante a aceleração e a desaceleração.

Consequentemente, dois acionamentos com a mesma potência instalada podem exigir soluções de transmissão diferentes.

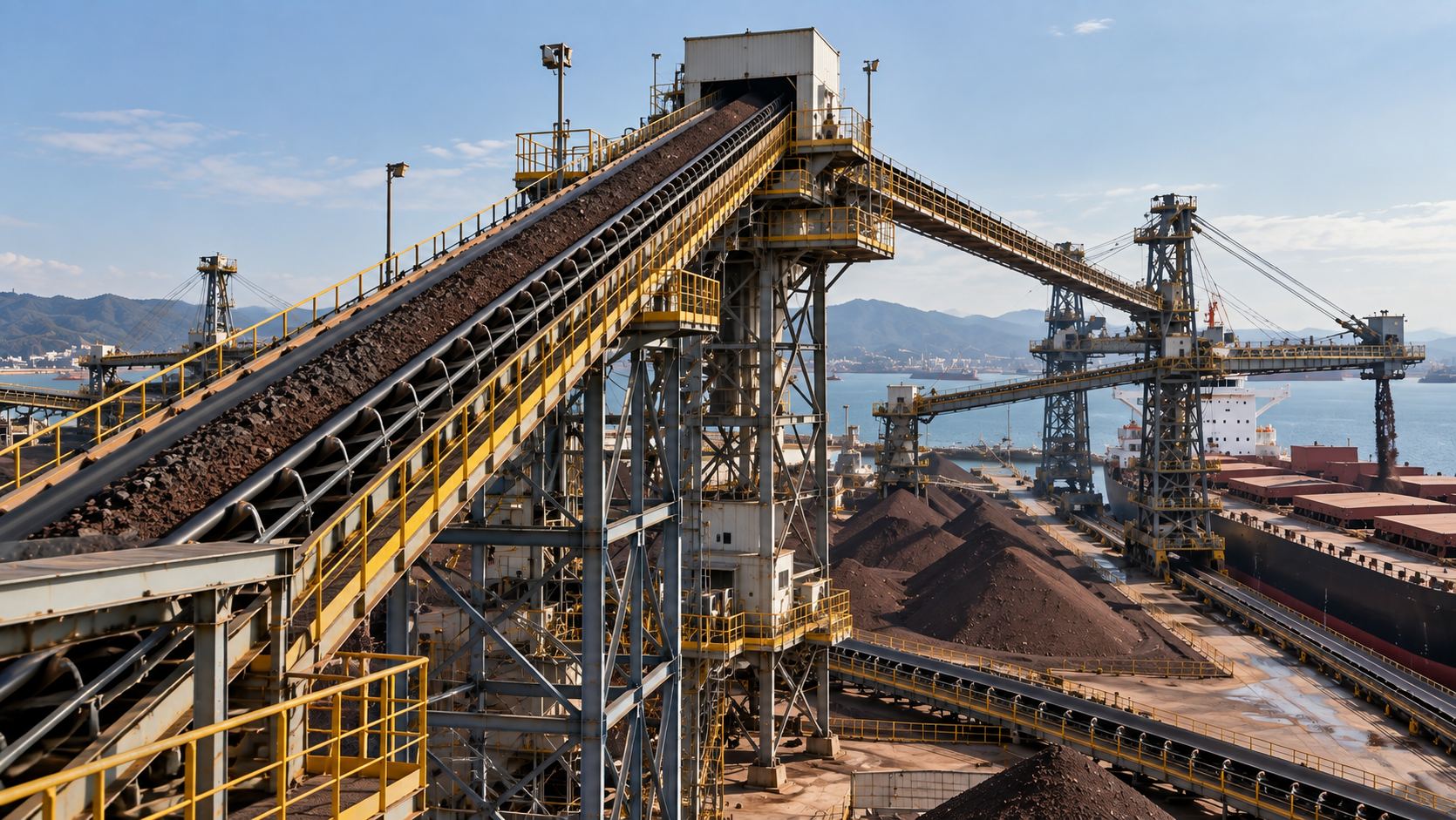

EM TRANSPORTADORES INCLINADOS, IMPEDIR O MOVIMENTO REVERSO TAMBÉM FAZ PARTE DA TRANSMISSÃO

Transportadores ascendentes carregados apresentam uma outra condição crítica: a tendência de reversão quando o sistema interrompe o acionamento. Nesses casos, o contra-recuo assume uma função diretamente relacionada à segurança mecânica e à integridade operacional do sistema. Você também não deve fazer a sua especificação apenas com base na potência nominal do acionamento.

Você precisa considerar o torque de retenção, a rotação do eixo, a localização do dispositivo, as características do transportador e, principalmente, o comportamento do sistema em configurações com múltiplos drives.

Quando existem dois ou mais contra-recuos, a distribuição real das cargas entre eles também merece análise específica. Você não deve pressupor simplesmente uma divisão perfeitamente uniforme do torque.

DESALINHAMENTO NÃO DEVE SER UTILIZADO COMO MARGEM DE MONTAGEM

Outro ponto relevante nos acionamentos portuários é a diferença entre a capacidade do acoplamento para acomodar desalinhamento e a tolerância a uma instalação inadequada.

Estruturas extensas, variações térmicas, assentamentos, intervenções de manutenção e condições reais de campo podem modificar o alinhamento ao longo da operação. O acoplamento precisa acomodar os deslocamentos previstos pelo projeto dentro dos seus limites admissíveis.

Entretanto, utilizar sua capacidade de desalinhamento como compensação permanente para erros de montagem pode aumentar as cargas transmitidas aos componentes adjacentes e reduzir a vida do conjunto. Por isso, alinhamento e seleção do acoplamento devem ser analisados conjuntamente.

A MANUTENÇÃO PRECISA SER OUVIDA NA ESPECIFICAÇÃO

Há ainda uma variável que muitas vezes não aparece nos primeiros cálculos de dimensionamento: quanto custa acessar aquele componente quando for necessário intervir?

Em acionamentos de grande porte, deslocar motor ou redutor para retirar um acoplamento pode exigir movimentação de equipamentos pesados, recursos de içamento, alinhamento posterior e uma janela de manutenção considerável.

Por isso, em determinados pontos críticos, a possibilidade de remoção radial do acoplamento ou de seus componentes pode representar uma vantagem importante de manutenção.

Não significa que essa seja a solução adequada para todos os acionamentos. Significa que o Tempo Médio de Reparo e facilidade de intervenção também devem ser tratados como parâmetros de engenharia quando a indisponibilidade do ativo tem alto impacto sobre a operação.

SEVERIDADE MECÂNICA E CRITICIDADE OPERCIONAL NÃO SÃO SINÔNIMOS

Talvez este seja um dos aspectos mais importantes na análise de transmissões em terminais portuários.

O maior acionamento da instalação não é necessariamente o único que merece atenção especial.

Um equipamento pode trabalhar com torque relativamente baixo e, ainda assim, ocupar uma posição sem redundância dentro do fluxo de material. Se sua falha interromper equipamentos a montante e a jusante, sua criticidade operacional pode ser elevada.

Por isso, uma análise consistente deveria combinar pelo menos três dimensões:

1. Solicitação mecânica: torque, potência, rotação, inércia, choques, partidas, reversões e desalinhamentos.
2. Condições ambientais: poeira, umidade, atmosfera salina, temperatura, contaminação e exposição.
3. Criticidade operacional: redundância, tempo necessário para intervenção, disponibilidade de sobressalentes e impacto da falha sobre o fluxo do terminal.

É da combinação dessas variáveis — e não apenas da potência instalada — que deveria surgir a especificação dos elementos de transmissão.

CONFIABILIDADE COMEÇA NA APLICAÇÃO

Acoplamentos, contra recuos e demais elementos da transmissão ocupam fisicamente uma pequena parte de grandes equipamentos portuários. Sua influência sobre a disponibilidade do sistema, entretanto, pode ser desproporcional ao seu tamanho.

A Antares atua no desenvolvimento e dimensionamento de soluções de transmissão para aplicações industriais de diferentes níveis de criticidade, incluindo operações severas de movimentação de materiais.

Mais do que selecionar um componente a partir de catálogo, aplicações desse nível exigem compreender como o equipamento parte, opera, para, é mantido e o que acontece com o processo quando ele deixa de funcionar.

Em operações portuárias, é essa análise que transforma um elemento de transmissão em parte efetiva da estratégia de confiabilidade do ativo. Conte com nossa equipe técnico-comercial que poderá ajudar você a fazer a melhor escolha para seu equipamento.
