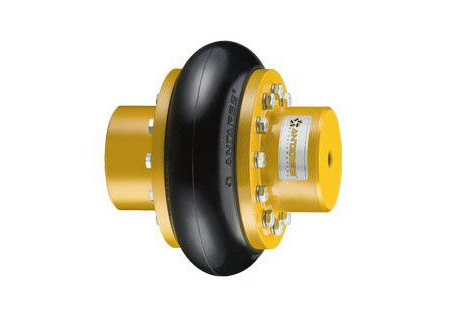

Acoplamento Flexível AT



Os Acoplamentos Flexíveis da Linha AT absorvem desalinhamentos e choques mecânicos, além de impactarem na redução de vibrações e ruídos.

Absorve Desalinhamentos
O desalinhamento é a causa de 50% dos colapsos de rolamentos, pois os elementos de máquina (rolamentos, selos, retentores, engrenagens) normalmente não estão preparados para a flexão induzida no eixo.
Por ser flexível, o Acoplamento Antares Linha AT absorve desalinhamentos reduzindo o esforço e aumentando a vida útil dos componentes.

Possui cubos e flanges produzidos em aço, o que proporciona maior resistência e confiabilidade ao material. São projetados em conformidade com a Norma DIN 740-1 e DIN 740-2.
As principais aplicações do produto estão em conformidade com a Norma AGMA 922:A96.

Características

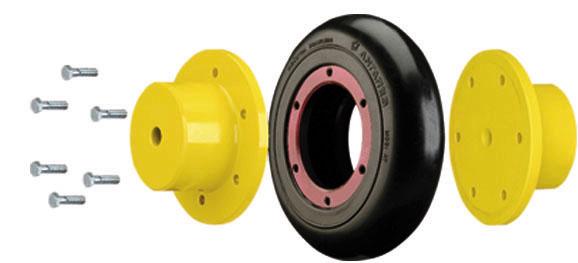

Manutenção Simples: A manutenção é mais rápida, apenas 3 peças compõem o produto. A tolerância de alinhamento é maior e o centro elástico tem alta durabilidade. Não é necessário mover o motor para a substituição

Dispensa Lubrificação

Cubos em Aço: Cubos e Flanges produzidos em aço, o que proporciona maior resistência e confiabilidade ao material

Centros Elásticos para Ambientes Agressivos (ANTAC) ou para vibrações mais altas (FEATHER)

Modelo Torque nominal - Nm: Convencional Torque nominal - Nm: Linha R Torque nominal - Nm: Linha Feather Rotação Máxima rpm Momento de Inércia (CN) kgm² Momento de Inércia (CI) kgm² Massa com Cubo Normal kg Massa com Cubo Integral kg Furo Mínimo “D4”mm Furo Máximo “D3” CN mm* Furo Máximo “D7” (CI) Convencional Linha R mm*
AT 25 45 56 22 5000 0,00072 0,00115 0,926 1,542 9 24 38
AT 35 90 112 45 4000 0,0028 0,00446 2,656 3,936 9 32 45
AT 50 340 425 170 3600 0,00989 0,02 5,794 9,914 20 48 60
AT 70 940 1175 469 3600 0,04 0,0768 14,866 22,626 25 70 90
AT 90 1700 2125 849 3600 0,15 0,23 28,61 41,01 30 85 105
AT 105 2500 3125 1250 3600 0,26 0,41 42,95 61,07 35 110 125
AT 140/100 6800 8500 3399 1800 0,64 1,15 63,46 106,2 40 110 -
AT 140/140 6800 8500 3399 1800 0,82 1,37 92,3 131,1 40 150 170
AT 200/90 20150 25180 10079 1200 3,38 5,91 127,18 235,9 70 110 -
AT 200/140 20150 25180 10079 1200 3,46 7,04 153,74 284,9 80 150 -
AT 200/200 20150 25180 10079 1200 4,7 8,87 247,28 388,64 130 210 260
AT 300/150 68900 84400 34526 720 10,88 20,32 295 558,82 100 160 -
AT 300/200 68900 84400 34526 720 12,15 11,925 384,68 668,82 100 220 -
AT 300/250 68900 84400 34526 720 15,68 30,44 567,92 874,82 140 265 -
AT 300/300 68900 84400 34526 720 18,68 30,44 652,8 874,82 140 310 350
Modelo e Dimensões em “mm” D1 D2 S GAP Máximo* L1 L2 L3 D5 D6 Tolerância de Alinhamento - mm: Axial Tolerância de Alinhamento - mm: Radial Torque de Ajuste dos Parafusos - kgf.m: Instalação Torque de Ajuste dos Parafusos - kgf.m: Após 24h Qtde parafusos/cubo
AT 25 74 36 30 55 80 25 62 95 66 -0,5 0,25 0,5 0,5 6
AT 35 96 49 40 75 110 35 85 125 86 -0,75 0,4 0,75 1 8
AT 50 127 66 50 100 150 50 111,5 165 120 -1 0,5 1 2 10
AT 70 169 93 65 135 205 70 149,5 220 150 -1,5 0,8 2 2,5 12
AT 70 218 110 90 170 250 80 188 300 180 -2 1 5 6 10
AT 105 235 140 90 190 290 100 consultar 335 202 -2 1 5 6 12
AT 140/100 288,5 148 120 220 320 100 242,5 405 - -3 2 6 7 10
AT 140/140 288,5 188 120 250 380 130 consultar 405 265 -3 2 6 7 10
AT 200/90 436 150 185 285 385 100 313 550 - -4 3 10 15 12
AT 200/140 436 188 185 315 445 130 consultar 550 - -4 3 10 15 12
AT 200/200 436 276 185 365 545 180 consultar 550 396 -4 3 10 15 12
AT 300/150 535 225 235 395 553 159 435 730 - -4 3 15 22 30
AT 300/200 535 290 235 435 635 200 475 730 - -4 3 15 22 30
AT 300/250 535 350 235 510 785 275 consultar 730 - -4 3 15 22 30
AT 300/300 535 390 235 510 785 275 consultar 730 490 -4 3 15 22 30
