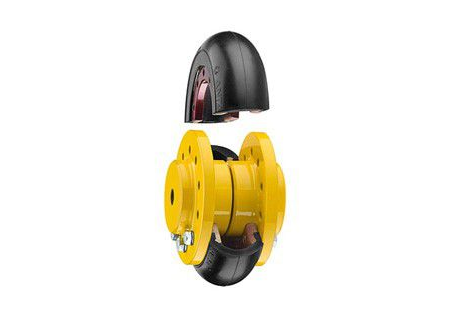

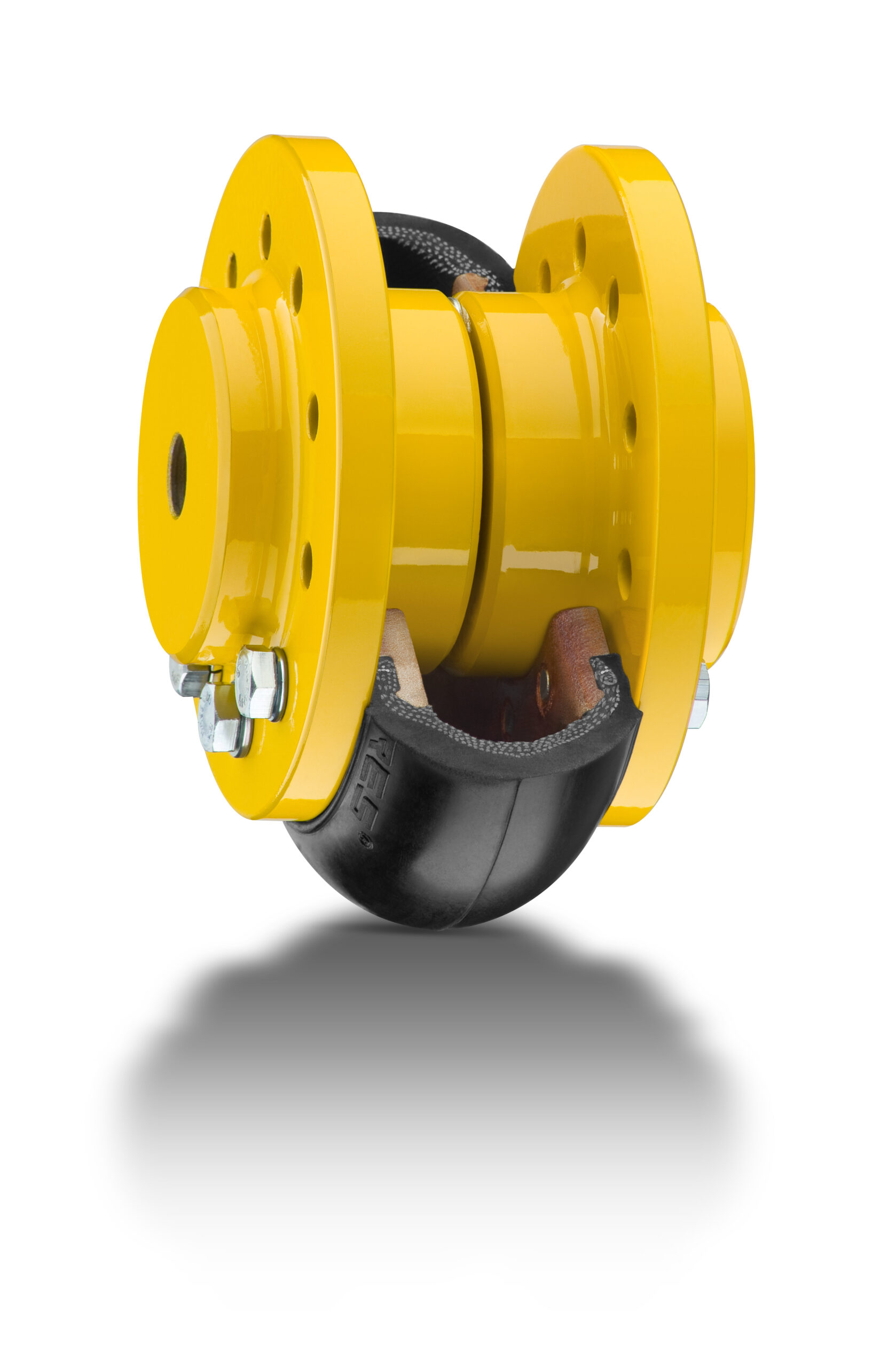

Acoplamento Flexível Bipartido AT BP

Acoplamentos com grande capacidade de absorção de desalinhamentos, choques mecânicos e vibrações.
Permitem a substituição do centro elástico com facilidade, sem afastamento dos equipamentos, mesmo quando as pontas de eixos estão muito próximas.

Características

- Sistema de instalação exclusivo no qual o aperto dos parafusos garante a fixação do centro elástico

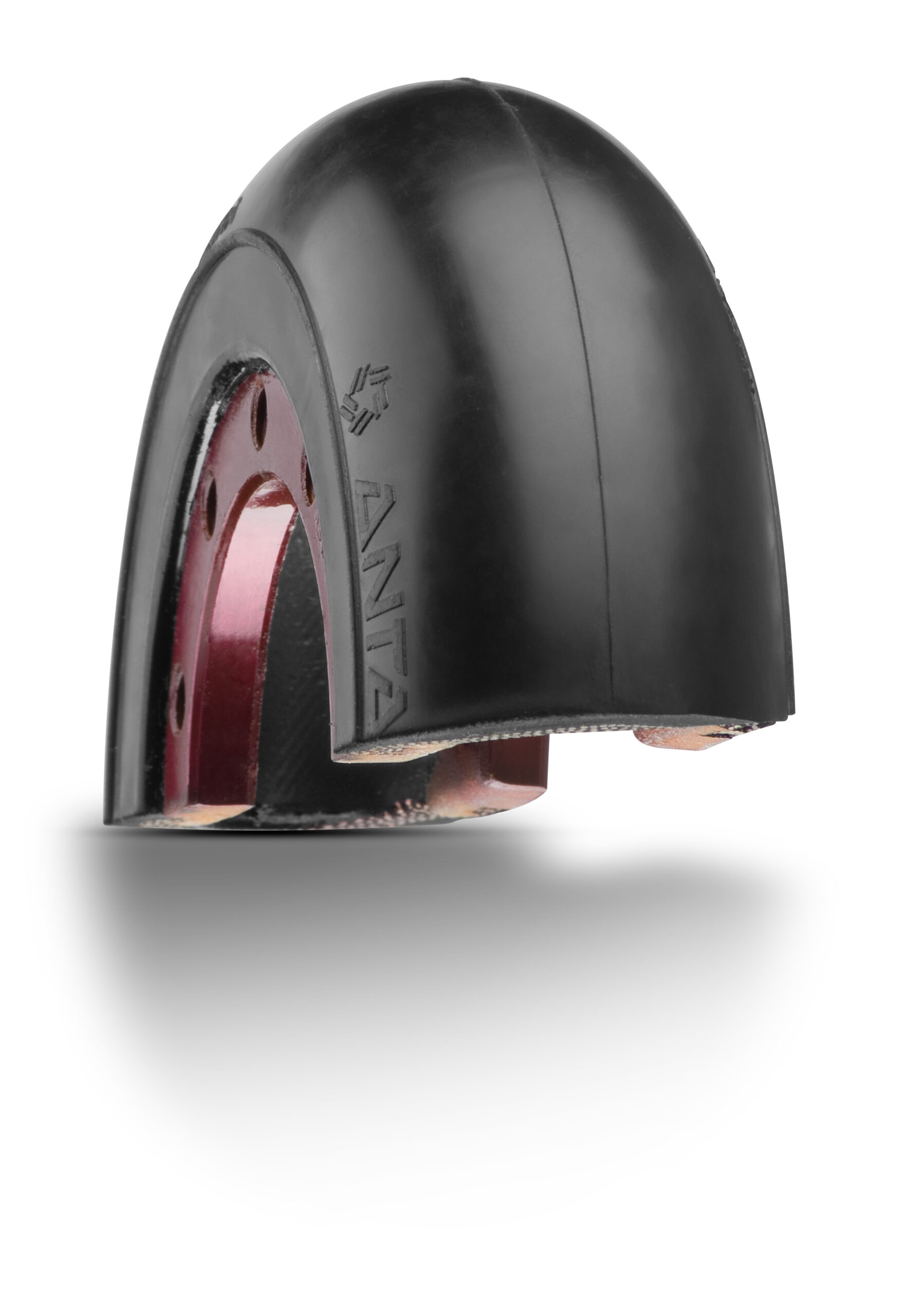

- Elemento elástico é fixado entre cubo e flange. O aperto dos parafusos garante a resistência da ligação ELASTÔMERO – METAL
- Os parafusos são fixados no sentido axial, ou seja, não estão posicionados no sentido de rotação. Por isso eles também não estão sujeitos a desprendimento por ação da força centrífuga, problema comum em outros acoplamentos bipartidos
- Maior vida útil, pois a fixação do elastômero com o metal não sofre a ação de ambientes agressivos e nem da força centrífuga (atua na direção perpendicular ao eixo de rotação, afastando deste os corpos materiais)
- Segurança total, pois o elastômero não sofrerá desprendimento
- Maior capacidade de torque, tornando o produto compacto se comparado com outros acoplamentos bipartidos.

Modelo Torque Nominal Nm Rotação Máxima rpm Momento de Inércia kgm² Massa kg Furo mínimo D4 (mm) Furo Máximo D3 (mm)* Furo Máximo D3 (mm)*
AT 25 BP 39 4000 0,000966 1.03 9 24 26
AT 35 BP 78 3800 0,003856 2,75 9 32 38
AT 50 BP 297 3600 0,01364 5,75 20 48 57
AT 70 BP 822 3600 0,0596 15,15 25 70 87
AT 90 BP 1487 2000 0,222 29,25 30 85 98
AT 105 BP 2187 2000 0,317 42,20 35 110 116
AT140 BP 5950 1890 0,966 74,3 40 145 158
AT 200/90 BP 17125 1200 7,48 162,9 70 110 -
AT 200/140 BP 17125 1200 8,44 175,4 80 150 240
AT 300/150 BP 58500 700 9,46 284,8 100 160 310
AT 300/200 BP 58500 700 9,56 328,3 100 220 310
Modelo e Dimensões em “mm” D1 D2 S L1 L2 D5 D6 Gap Padrão (distância padrão entre pontas de eixos)* Gap Máximo Tolerância de Alinhamento - mm: Axial Tolerância de Alinhamento - mm: Radial Torque de Ajuste dos Parafusos - kgm: Instalação Torque de Ajuste dos Parafusos - kgm: Após 24
AT 25 BP 74 36 30 63 30 95 66 3 33 -0,5 0,35 0,5 0,5
AT 35 BP 96 49 40 80 38,5 125 86 3 41,5 -0,75 0,5 0,75 1
AT 50 BP 127 66 50 103 50 165 120 3 53 0,65 1 2
AT 70 BP 169 93 65 143 70 220 150 3 73 -1,5 1 2 2,5
AT 90 BP 218 110 90 165 80 300 180 5 85 -2 1,2 5 6
AT 105 BP 235 140 90 205 100 335 200 5 105 -2 1,2 5 6
AT 140 BP 288,5 188 120 265 130 405 265 5 135 -3 2,4 6 7
AT 200/90 BP 436 150 185 297 128,5 550 - 40 168 -4 3,5 10 15
AT 200/140 BP 436 188 185 317 130 550 396 57 185 -4 3,5 10 15
AT 300/150 BP 535 225 235 411 175 730 490 61 235 -4 3,5 15 22
AT 300/200 BP 535 290 235 411 175 730 490 61 235 -4 3,5 15 22
