Engrenagem: tipos, aplicações e sua importância na transmissão industrial

As engrenagens são peças fundamentais na transmissão de potência em sistemas industriais, sendo responsáveis por transformar movimento rotacional em torque de forma precisa. Em sinergia com os acoplamentos, elas garantem operação eficiente, segura e de alto desempenho.

Neste guia prático, você encontrará o embasamento técnico necessário para entender o funcionamento e a aplicação das engrenagens no contexto industrial, facilitando decisões mais seguras e eficientes na escolha, manutenção e integração desses componentes com acoplamentos e outros sistemas mecânicos. O conteúdo foi pensado para quem precisa aliar teoria e prática no dia a dia da fábrica, com foco em desempenho, durabilidade e redução de falhas operacionais. Vamos lá?

O QUE É UMA ENGRENAGEM?

A engrenagem é um componente mecânico fundamental nos sistemas de transmissão de potência. Trata-se de uma roda dentada projetada para se acoplar a outra, possibilitando a transmissão de movimento rotativo e força mecânica entre dois ou mais eixos. Essa transmissão ocorre por meio do contato entre os dentes, que são cuidadosamente usinados para garantir a transferência eficiente de torque, velocidade ou direção do movimento.

O princípio básico das engrenagens envolve a conversão proporcional entre torque e rotação, de acordo com o número de dentes e o diâmetro de cada roda dentada. Por isso, elas são amplamente utilizadas para aumentar a força (com redução da velocidade) ou aumentar a velocidade (com redução do torque), dependendo da necessidade da aplicação.

Além de sua função principal na transmissão de potência, as engrenagens também são empregadas para alterar o sentido de rotação, sincronizar movimentos e garantir precisão mecânica em sistemas industriais, como redutores, motores, elevadores, esteiras transportadoras, entre outros. Sua eficiência depende diretamente de fatores como tipo de material, geometria dos dentes, lubrificação e alinhamento entre os eixos.

TIPOS DE ENGRENAGENS E SUAS APLICAÇÕES

As engrenagens variam em formato, ângulo e disposição dos dentes, e cada tipo atende a uma finalidade específica nos sistemas de transmissão de potência industrial. Veja os principais tipos de engrenagem, suas características, vantagens e aplicações mais comuns.

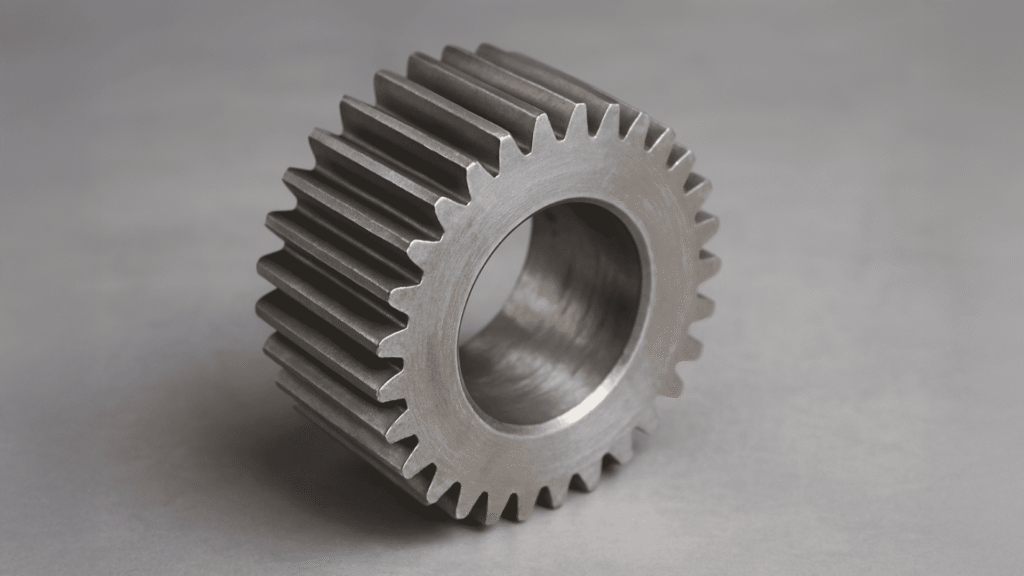

Engrenagem reta

As engrenagens retas possuem dentes paralelos ao eixo de rotação e são as mais simples entre os tipos existentes. Seu perfil é do tipo envolvente, o que favorece uma transmissão estável e com mínima variação de velocidade.

• Vantagens: fácil fabricação, custo reduzido e alta eficiência em baixas velocidades.
• Desvantagens: em altas rotações, gera níveis elevados de ruído e vibração devido ao impacto direto entre os dentes.

São bastante aplicados em redutores de velocidade, caixas de engrenagem e sistemas onde simplicidade e robustez são prioridade.

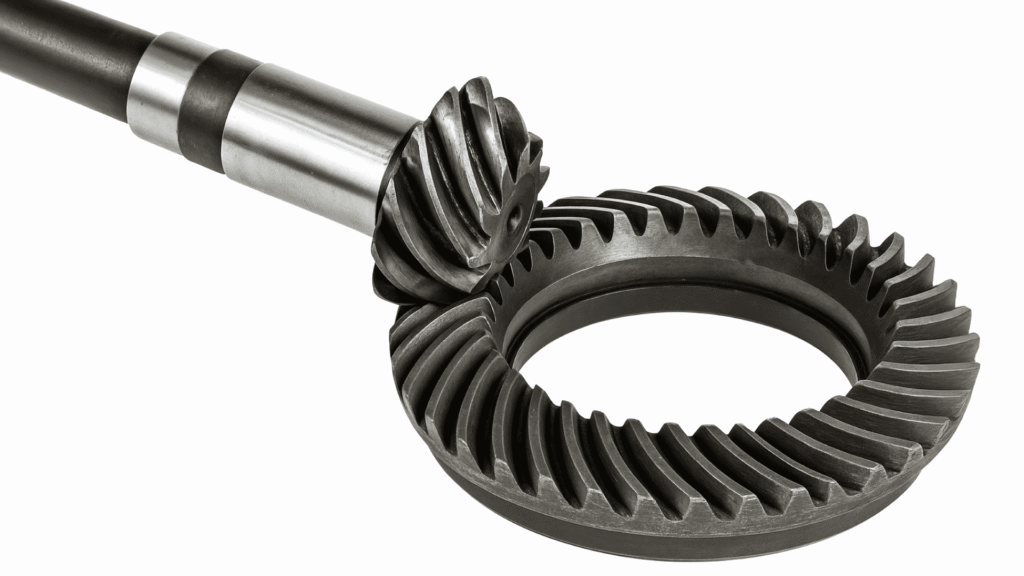

Engrenagem cônica

As engrenagens cônicas são ideais para transmissões em que os eixos se cruzam, geralmente em ângulos de 90°. Sua forma em cone permite que o torque seja redirecionado, mudando a direção do movimento rotacional.

Os dentes são cortados sobre uma superfície cônica, o que permite a interação angular entre os eixos.

Exemplos de uso: diferenciais automotivos, sistemas de transmissão angular, equipamentos agrícolas e máquinas industriais com eixos perpendiculares.

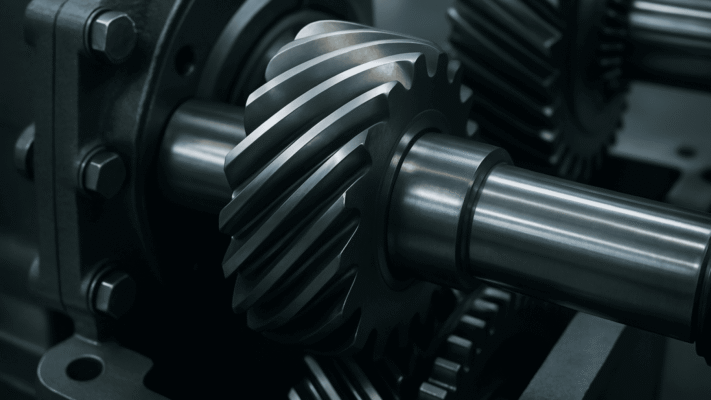

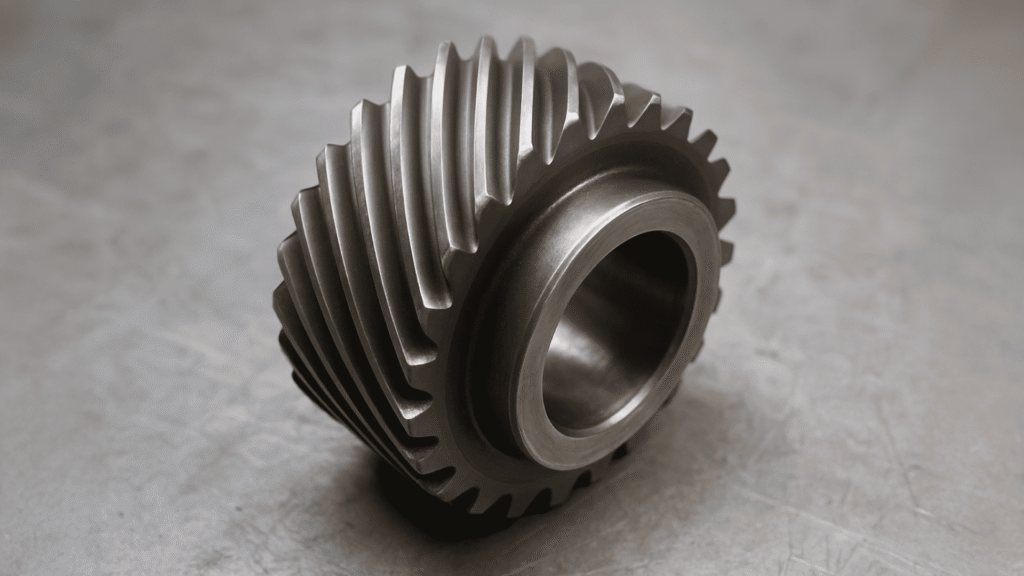

Engrenagem helicoidal

A engrenagem helicoidal apresenta dentes inclinados em espiral, formando um ângulo em relação ao eixo. Essa geometria garante um contato progressivo entre os dentes, resultando em uma transmissão mais suave e silenciosa.

• Vantagens: maior capacidade de carga, menor emissão de ruídos e maior durabilidade.
• Desvantagem: gera forças axiais que exigem rolamentos adequados para absorção.

Geralmente esse tipo de engrenagem é aplicada em transmissões industriais paralelas, caixas de câmbio de alto desempenho e sistemas que exigem operação contínua e silenciosa.

Outros tipos de engrenagens

Além dos modelos tradicionais, existem engrenagens projetadas para aplicações específicas.

• Engrenagem sem-fim: composta por um parafuso (sem-fim) que engrena com uma roda dentada. Ideal para grandes reduções de velocidade em espaços compactos. É comum em elevadores, guinchos e transportadores.
• Engrenagem planetária: sistema composto por engrenagem central (solar), engrenagens satélites e uma coroa externa. Permite alta densidade de torque e compacidade. É amplamente usada em redutores industriais e transmissões automáticas.
• Cremalheira e pinhão: converte o movimento rotacional em movimento linear. Aplicada em sistemas de automação, máquinas CNC e trilhos motorizados.

Confira mais detalhes específicos sobre cada tipo em: Tipos de Engrenagens.

COMO FUNCIONAM AS ENGRENAGENS EM SISTEMAS DE TRANSMISSÃO?

As engrenagens são componentes fundamentais nos sistemas de transmissão mecânica. Elas permitem transferir potência entre eixos com controle preciso da razão entre torque e velocidade, adaptando o desempenho dos equipamentos conforme a necessidade da aplicação.

A lógica é simples, mas extremamente eficaz: ao acoplar duas engrenagens, o movimento rotacional de uma delas (geralmente chamada de pinhão) é transmitido para a outra (como uma coroa), alterando proporcionalmente a força (torque) e a velocidade angular. Por exemplo, um pinhão menor conectado a uma coroa maior reduz a velocidade e aumenta o torque na saída, ideal para aplicações que exigem força. O inverso ocorre quando a engrenagem motora é maior: há um aumento de velocidade com redução de torque.

Nos sistemas que utilizam correias ou correntes, as engrenagens também podem atuar como redutores intermediários, ajustando os níveis de potência transmitida antes que ela chegue ao componente final. Isso garante maior controle do movimento e evita sobrecargas nos sistemas.

Além disso, a interação entre engrenagens permite movimentações precisas e sincronizadas, fator essencial em processos industriais automatizados, linhas de produção, robótica, esteiras transportadoras e diversos equipamentos pesados.

A escolha correta do tipo e do tamanho da engrenagem dentro do sistema de transmissão é essencial para garantir o desempenho, a confiabilidade e a durabilidade dos equipamentos industriais.

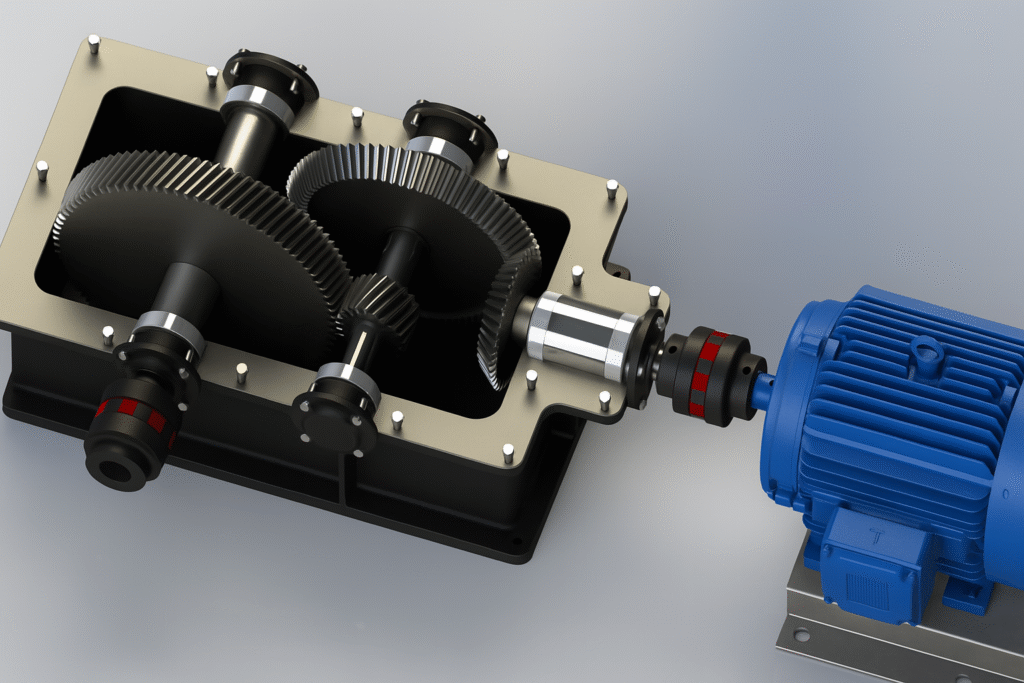

Redutor de engrenagens (helicoidais e cônicas) aberto com motor elétrico acoplado por meio de um acoplamento elástico.

MATERIAIS UTILIZADOS NA FABRICAÇÃO DE ENGRENAGENS

A escolha do material de uma engrenagem é um fator determinante para seu desempenho, durabilidade e adequação à aplicação específica.

Diversos materiais podem ser utilizados, desde metais de alta resistência até plásticos de engenharia, cada um com características próprias que influenciam diretamente a eficiência da transmissão, o nível de ruído, o desgaste dos dentes e a vida útil do sistema.

Em engrenagens metálicas, os materiais mais usados são:

• Aço: o material mais utilizado na fabricação de engrenagens industriais devido à sua alta resistência mecânica, capacidade de suportar grandes cargas e excelente durabilidade. Pode receber tratamentos térmicos (como cementação, têmpera e revenimento) para aumentar ainda mais sua dureza superficial, reduzindo o desgaste. É indicado para aplicações de alto torque e ambientes exigentes.
• Bronze: utilizado principalmente em engrenagens que operam em ambientes corrosivos ou com necessidade de atrito reduzido, como em pares com aço. O bronze é resistente à oxidação, possui bom desempenho em aplicações submersas ou úmidas e apresenta propriedades autolubrificantes em alguns casos.

Já em engrenagens de plástico, podemos citar o Nylon e POM (Poliacetal). Esses polímeros são aplicados em sistemas que exigem baixo ruído, peso reduzido e menor custo. Engrenagens plásticas são ideais para transmissões leves, com menores exigências de carga, e operam com menos necessidade de lubrificação. Também absorvem vibrações, o que melhora o conforto acústico em aplicações como eletrodomésticos, impressoras e equipamentos médicos.

Critérios para a escolha do material

A seleção do material ideal para uma engrenagem deve considerar fatores como:

• nível de carga e torque a ser transmitido;
• velocidade de rotação;
• condições ambientais (umidade, temperatura, agentes químicos);
• requisitos de ruído e vibração;
• custo e facilidade de manutenção.

A decisão impacta diretamente a eficiência da transmissão, o desgaste dos componentes, a frequência de manutenção e o tempo de vida útil do sistema, por exemplo. Por isso, um projeto bem dimensionado começa com a escolha criteriosa do material.

COMO ESCOLHER A ENGRENAGEM IDEAL PARA SEU SISTEMA?

A seleção correta da engrenagem é essencial para garantir o desempenho, a durabilidade e a segurança de um sistema mecânico. Uma escolha inadequada pode resultar em falhas prematuras, perda de eficiência energética e altos custos de manutenção. Por isso, é fundamental considerar uma série de fatores técnicos durante o processo de especificação:

• Carga e torque transmitido: avalie a quantidade de força que será aplicada à engrenagem e o torque necessário para movimentar a carga. Engrenagens submetidas a esforços elevados exigem materiais mais resistentes (como aço tratado) e geometria apropriada dos dentes para evitar desgastes ou quebras.
• Velocidade de operação: a rotação influencia diretamente o tipo de engrenagem mais adequado. Engrenagens retas, por exemplo, são mais indicadas para baixas velocidades devido ao ruído gerado, enquanto engrenagens helicoidais oferecem operação mais silenciosa e eficiente em regimes de alta rotação.
• Ambiente de trabalho: condições como exposição à umidade, poeira, produtos químicos ou variações extremas de temperatura exigem materiais específicos, como bronze ou plásticos técnicos. Além disso, é importante considerar a necessidade (ou restrição) de lubrificação.
• Compatibilidade com acoplamentos: a engrenagem deve funcionar de forma integrada com acoplamentos que absorvam desalinhamentos, vibrações e choques mecânicos. Isso evita sobrecarga nos dentes e prolonga a vida útil do conjunto.

Realizar um dimensionamento técnico adequado, com base em normas, simulações e parâmetros operacionais, é indispensável para obter uma transmissão eficiente, com menor desgaste e maior confiabilidade ao longo do tempo. Em sistemas industriais, esse cuidado também reduz paradas inesperadas e otimiza os custos operacionais.

MANUTENÇÃO DE ENGRENAGENS: DICAS E BOAS PRÁTICAS

A manutenção adequada das engrenagens é essencial para garantir o desempenho contínuo e confiável dos sistemas de transmissão mecânica.

Ignorar cuidados básicos pode resultar em paradas não planejadas, aumento no consumo de energia e falhas críticas nos equipamentos. Para evitar esses problemas, é importante seguir algumas boas práticas:

1. Lubrificação correta: a aplicação adequada de lubrificantes específicos para engrenagens reduz o atrito entre os dentes, evita o superaquecimento e diminui o desgaste prematuro. A escolha do lubrificante (graxa ou óleo, viscosidade, aditivos) deve considerar fatores como carga, velocidade de operação e temperatura ambiente.
2. Inspeções periódicas: realize verificações regulares para identificar sinais de desgaste, ranhuras, trincas, folgas excessivas ou desalinhamentos entre os dentes. A detecção precoce desses problemas permite ações corretivas antes que eles comprometam o funcionamento do sistema.
3. Alinhamento e fixação: certifique-se de que os eixos estão devidamente alinhados e os componentes bem fixados. Desalinhamentos causam esforço irregular nos dentes, aumentando o risco de quebras e vibrações.
4. Substituição preventiva: não espere que a engrenagem falhe para realizar a troca. Ao observar sinais evidentes de desgaste, como alterações no ruído, superaquecimento ou perda de desempenho, faça a substituição preventiva. Isso evita falhas catastróficas que podem danificar outros componentes e gerar custos mais altos de manutenção corretiva.
5. Registro de manutenção: mantenha um histórico das manutenções realizadas, incluindo datas, peças substituídas e tipos de lubrificantes utilizados. Isso facilita o planejamento de paradas e o acompanhamento da performance ao longo do tempo.

Manter uma rotina de manutenção preventiva e preditiva não apenas prolonga a vida útil das engrenagens mas, do mesmo modo, melhora a eficiência operacional e reduz o custo total de propriedade dos equipamentos.

Veja mais em: Manutenção de acoplamentos e engrenagens.

TENDÊNCIAS E INOVAÇÕES EM ENGRENAGENS

O avanço da tecnologia está transformando de forma significativa a engenharia de transmissão mecânica, trazendo inovações que tornam as engrenagens mais eficientes, duráveis e inteligentes. Essas mudanças acompanham as exigências da Indústria 4.0, que busca otimizar processos, reduzir falhas e aumentar a produtividade.

• Novos materiais: a introdução de materiais avançados, como compósitos poliméricos, cerâmicas técnicas e aços especiais de ultra-alta resistência, permitem a fabricação de engrenagens mais leves, resistentes à corrosão e com maior capacidade de carga. Esses materiais também contribuem para reduzir o consumo de energia e o desgaste, especialmente em ambientes agressivos ou de alta performance.
• Monitoramento inteligente (Indústria 4.0): a integração de sensores IoT às engrenagens permite o monitoramento em tempo real de variáveis como temperatura, vibração, carga e desalinhamento. Isso viabiliza uma manutenção preditiva mais precisa, antecipando falhas antes que se tornem críticas. Sistemas conectados podem emitir alertas automáticos e ajustar os parâmetros de operação conforme a condição do equipamento.
• Engrenagens Inteligentes: com a coleta contínua de dados operacionais, essas engrenagens se tornam parte de sistemas de gestão de ativos mais robustos, baseados em data analytics. Isso permite análises de desempenho, otimização do tempo de vida útil e tomada de decisão orientada por dados. Soluções integradas com plataformas de gestão industrial (como MES e ERP) oferecem uma visão mais estratégica da saúde dos ativos mecânicos.

Essas inovações não apenas elevam o nível de confiabilidade e desempenho dos sistemas de transmissão, mas também representam um importante diferencial competitivo para empresas que buscam maior eficiência energética, sustentabilidade e redução dos custos de manutenção e paradas inesperadas.

A RELAÇÃO ENTRE ENGRENAGENS E ACOPLAMENTOS

Nos elementos de transmissão industriais, engrenagens e acoplamentos atuam de forma complementar e estratégica. Enquanto as engrenagens são responsáveis pela transmissão de torque e pelo controle da velocidade entre eixos, os acoplamentos entram em cena para alinhar esses eixos e compensar desalinhamentos, protegendo a integridade do conjunto mecânico.

Essa sinergia técnica é fundamental para preservar o funcionamento ideal do sistema. O uso de acoplamentos adequados reduz os esforços indevidos sobre os dentes das engrenagens, minimizando vibrações, ruídos, desgastes prematuros e riscos de falhas mecânicas. Ou seja: aumenta a durabilidade dos componentes e diminui o tempo de parada por manutenção corretiva.

Em aplicações críticas como, por exemplo, sistemas de alta rotação, grandes cargas ou operação contínua, a combinação entre engrenagens e acoplamentos proporciona uma transmissão de potência mais estável, segura e eficiente. Além de facilitar intervenções técnicas, pois permite o desacoplamento rápido dos eixos sem a necessidade de desmontar todo o conjunto.

Por isso, ao projetar ou manter um sistema de transmissão industrial, é importante considerar a interação entre esses dois elementos. A escolha correta do tipo de acoplamento garante maior confiabilidade operacional e melhor desempenho global da planta.

ACOPLAMENTO DE ENGRENAGEM: COMO FUNCIONA?

O acoplamento de engrenagem é um tipo de elemento mecânico projetado para transmitir torque de forma eficiente entre dois eixos, mesmo quando há desalinhamentos.

Dois cubos com dentes externos se encaixam na capa com dentes internos e formam um sistema robusto e flexível. Esse design permite a compensação de desalinhamentos radiais, angulares e axiais sem comprometer o desempenho da transmissão.

Saiba mais sobre o Acoplamento de Engrenagem e sua aplicação no blog da Antares.

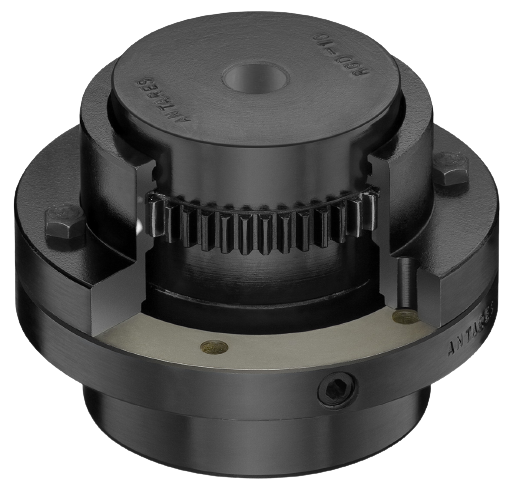

Acoplamento de engrenagem Antares modelo AGD (com duplo engrenamento).

Principais benefícios

Esse tipo de acoplamento oferece uma excelente densidade de torque, o que significa que pode transmitir grandes cargas em dimensões compactas. Além disso, é altamente durável e resistente a ambientes agressivos, sendo ideal para aplicações industriais severas.

Muitos modelos de diversas marcas, assim como os da Antares, são fornecidos com certificação ATEX, permitindo seu uso em atmosferas potencialmente explosivas, como nas indústrias química, petroquímica e de mineração.

Outro destaque é a baixa necessidade de manutenção, especialmente quando bem lubrificados. Isso contribui para reduzir o tempo de parada das máquinas e aumentar a vida útil do equipamento.

Aplicações práticas

Indústrias de inúmeros segmentos utilizam acoplamentos de engrenagem em equipamentos que exigem alta confiabilidade e robustez, como pontes rolantes, misturadores industriais, redutores verticais, transportadores de carga pesada e sistemas de ventilação e exaustão.

Excelência técnica da Antares

Nós oferecemos soluções completas com as linhas AGS / AGD, fabricadas conforme a norma AGMA 9008. Em outras palavras, garantimos precisão, segurança e alto desempenho.

A Antares desenvolve esses modelos com tecnologia de ponta para atender às exigências de diversas aplicações industriais, bem como reforça o compromisso com inovação e qualidade no segmento de transmissão de potência.

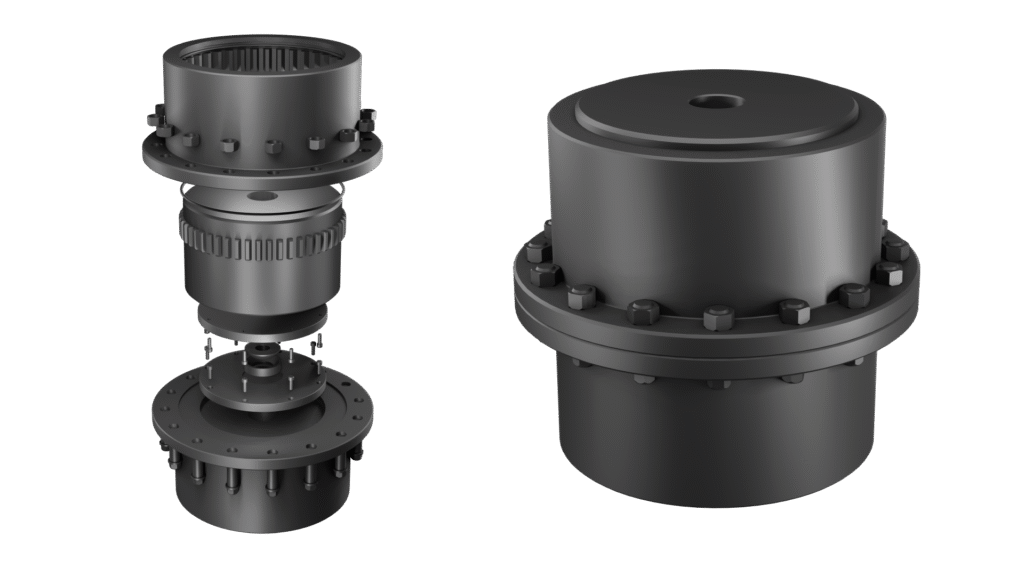

Acoplamento de engrenagem AGS V HD para eixo vertical, desenvolvido pela Antares.

Princípios mecânicos aplicados à flexibilidade operacional

Além de conectar dois eixos e transmitir torque, o acoplamento de engrenagem herda os princípios fundamentais das engrenagens tradicionais. Como resultado, atua com precisão no engate dos dentes, capacidade de suportar altas cargas e eficiência na transferência de movimento rotativo.

Em outras palavras, enquanto as engrenagens dentro de uma caixa redutora alteram velocidade e torque entre eixos fixos, o acoplamento de engrenagem aplica esse mesmo conceito para unir eixos distintos, permitindo flexibilidade, compensação de desalinhamentos e continuidade operacional.

Ou seja, ele funciona como uma engrenagem a serviço da confiabilidade, garantindo que o sistema mecânico opere de forma estável, mesmo em condições adversas.

ENGRENAGENS: PRECISÃO, EFICIÊNCIA E ROBUSTEZ

Engrenagens são, portanto, elementos essenciais na transmissão industrial e, quando combinadas com os acoplamentos certos, como os fabricados pela Antares, oferecem máxima confiabilidade e vida útil estendida.

Em resumo, buscamos auxiliar profissionais na seleção, aplicação e manutenção de sistemas de transmissão com informações técnicas claras e direcionadas.
