CARACTERÍSTICAS
Configurações
Podem ser fabricados com duplo engrenamento (AGD), simples engrenamento (AGS) ou dois cubos rígidos. Consulte versões especiais.Texto da característica do produto...
Navegue em ACOPLAMENTO DE ENGRENAGENS AGD:

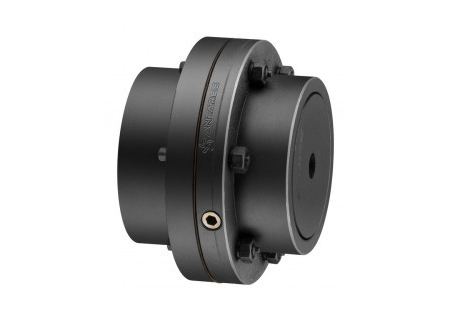

CARACTERÍSTICAS TABELAS TÉCNICAS DIMENSIONE ESTE ACOPLAMENTOACOPLAMENTO DE ENGRENAGENS AGD
O AGD é fabricado com dentes triplamente abaulados, resultando em vida útil superior, pois a tensão é deslocada para o centro dos dentes durante a transmissão.
Acomoda desalinhamentos radiais e angulares, protegendo os equipamentos.
Esses acoplamentos são fabricados de acordo com a norma AGMA 9008 B00 (revisão da 516.01), possuindo intercambiabilidade com acoplamentos que seguem esse padrão.
Uma lubrificação adequada é essencial para maximizar sua vida útil. Recomenda-se intervalo máximo de 6 meses. Basta inserir a graxa no orifício de uma das tampas dentadas até que o excesso transborde. Depois, insira bujões das tampas dentadas.
CARACTERÍSTICAS
Configurações
Podem ser fabricados com duplo engrenamento (AGD), simples engrenamento (AGS) ou dois cubos rígidos. Consulte versões especiais.Texto da característica do produto...
TABELAS TÉCNICAS
Modelo | Tolerância de Alinhamento Radial - mm Durante Operação | Tolerância de Alinhamento Radial - mm para instalação | Tolerância de Alinhamento Angular* para instalação | Tolerância de Alinhamento Angular* durante operação | Torque de Aperto dos Parafusos Nm | Número de Parafusos | Massa Kg | Quantidade de Graxa Kg |
---|---|---|---|---|---|---|---|---|
AGD 10 | 0.6 | 0.15 | 0.5° | 2° | 28 | 6 | 4,4 | 0,03 |
AGD 15 | 0,8 | 0,2 | 0,5° | 2° | 28 | 8 | 9 | 0,06 |
AGD 20 | 1 | 0,25 | 0.5° | 2° | 97 | 6 | 15 | 0,17 |
AGD 25 | 1,2 | 0,3 | 0,5° | 2° | 132 | 6 | 27 | 0,23 |
AGD 30 | 1,4 | 0,35 | 0,5° | 2° | 132 | 8 | 40 | 0,34 |
AGD 35 | 1,7 | 0,425 | 0,5° | 2° | 244 | 8 | 65 | 0,45 |
AGD 40 | 2 | 0,5 | 0,5° | 2° | 244 | 8 | 96 | 0,79 |
AGD 45 | 2,1 | 0,525 | 0,5° | 2° | 244 | 10 | 131 | 1,08 |
AGD 50 | 2,6 | 0,625 | 0,5° | 2° | 477 | 8 | 186 | 1,89 |
AGD 55 | 2,9 | 0,725 | 0,5° | 2° | 477 | 14 | 247 | 1,93 |
AGD 60 | 3,2 | 0,8 | 0,5° | 2° | 477 | 14 | 299 | 3,46 |
AGD 70 | 3,7 | 0,925 | 0,5° | 2° | 576 | 16 | 473 | 6,33 |
Modelo | Torque Nominal Nm | Rotação Máxima rpm | Momento de Inércia kgm2 | Furo Mínimo (øD4) | Furo Máximo (øD3) | D5 | L1 | L3 | L4 | C | øB | øD2 | L2 | G | G1 | G2 | M1 | M2 | M3 | K1 | K2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
AGD 10 | 1300 | 8000 | 0,005 | 14 | 52 | 116 | 89 | 96,5 | 104 | 43 | 69 | 84 | 40 | 3 | 10,5 | 18 | 4,5 | 12 | 27 | 12 | 19,5 |
AGD 15 | 2900 | 6500 | 0,019 | 22 | 65 | 152 | 102 | 112 | 122 | 49,5 | 86 | 105 | 46,5 | 3 | 13 | 23 | 4,5 | 14,5 | 31 | 13 | 23 |
AGD 20 | 5100 | 5600 | 0,041 | 27 | 80 | 178 | 127 | 146 | 165 | 62 | 105 | 127 | 59 | 3 | 22 | 41 | 4,5 | 23,5 | 42 | 17 | 36 |
AGD 25 | 10000 | 5000 | 0,105 | 32 | 98 | 213 | 159 | 186 | 213 | 77 | 131 | 155 | 75 | 5 | 32 | 59 | 4,5 | 31,5 | 54 | 20 | 47 |
AGD 30 | 16000 | 4400 | 0,195 | 42 | 115 | 240 | 187 | 220 | 253 | 91 | 152 | 181 | 89 | 5 | 38 | 71 | 4,5 | 37,5 | 64 | 23 | 56 |
AGD 35 | 22100 | 3900 | 0,454 | 47 | 135 | 279 | 219 | 248 | 277 | 106,5 | 178 | 211 | 105 | 6 | 35 | 64 | 4,5 | 33,5 | 71 | 32 | 61 |
AGD 40 | 32100 | 3600 | 0,86 | 47 | 160 | 318 | 247 | 285 | 323 | 120,5 | 210 | 250 | 118,5 | 6 | 44 | 82 | 5 | 43 | 82 | 34 | 72 |
AGD 45 | 45100 | 3200 | 1,39 | 52 | 180 | 346 | 278 | 327 | 376 | 135 | 235 | 274 | 134 | 8 | 57 | 106 | 5 | 54 | 96 | 42 | 91 |
AGD 50 | 62100 | 2900 | 2,53 | 72 | 195 | 389 | 314 | 371 | 428 | 153 | 254 | 306 | 152 | 8 | 65 | 122 | 5 | 62 | 109 | 42 | 99 |
AGD 55 | 84000 | 2650 | 3,83 | 72 | 215 | 425 | 344 | 412 | 480 | 168 | 279 | 334 | 167 | 8 | 76 | 144 | 5 | 73 | 122 | 45 | 113 |
AGD 60 | 115100 | 2450 | 5,21 | 77 | 235 | 457 | 384 | 461 | 538 | 188 | 305 | 366 | 186 | 8 | 85 | 162 | 6 | 83 | 136 | 60 | 137 |
AGD 70 | 174100 | 2150 | 11 | 92 | 280 | 527 | 452 | 553 | 654 | 221 | 356 | 425 | 219 | 10 | 111 | 212 | 7 | 108 | 165 | 72 | 173 |
Modelo | Intervalo - rpm |
---|---|
AGD10 | 0 - 1030 |
AGD15 | 0 - 700 |
AGD20 | 0 - 550 |
AGD25 | 0 - 450 |
AGD30 | 0 - 400 |
AGD35 | 0 - 350 |
AGD40 | 0 - 280 |
AGD45 | 0 - 250 |
AGD50 | 0 - 220 |
AGD55 | 0 - 200 |
AGD60 | 0 - 180 |
AGD70 | 0 - 150 |
