Bombas Back-Pull-Out exigem Acoplamentos com Espaçador

O modelo de acoplamento escolhido faz muita diferença na instalação e manutenção de Bombas tipo “Back-Pull-Out”. O ideal é optar por acoplamentos AT com espaçador.  O uso de acoplamentos padrão, sem espaçador, que requerem um gap (distância entre eixos) muito pequeno (da ordem de 3 a 10 mm), não permitindo essa operação sem afastar ou remover o motor,  dificultando, e muito, a manutenção da bomba. Ou seja, um maior tempo de parada da máquina.

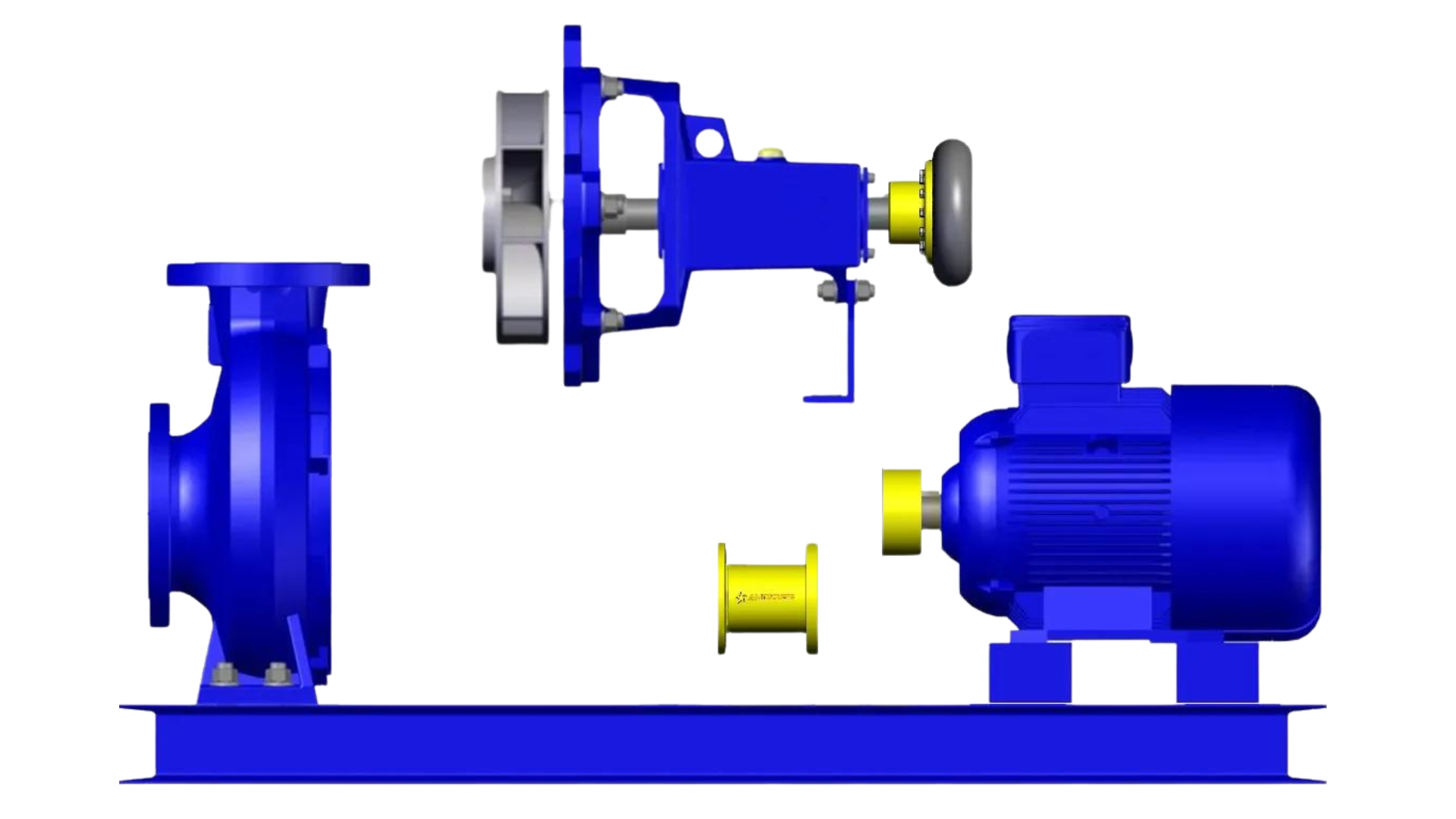

Conforme o eng. de Aplicação da Antares, Joaquim Victor, para que seja possível a operação de manutenção na Bomba, como o modelo “Back-Pull-Out”, é necessário ter um espaçamento adequado entre a ponta de eixo do motor e a ponta de eixo da bomba. As Bombas Centrífugas possuem várias formas construtivas, e esse modelo  é muito utilizado porque propicia uma manutenção rápida, retirando axialmente o conjunto rotativo na direção do motor elétrico, conforme a imagem.

Portanto, a Escolha Correta do Acoplamento é Muito Importante

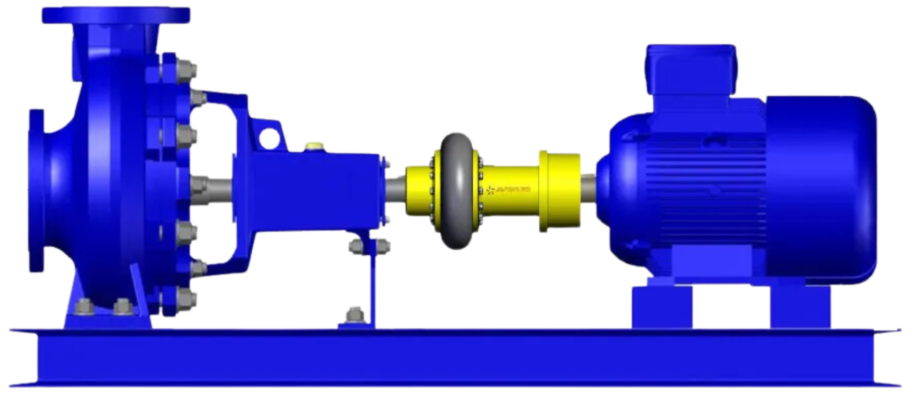

O Acoplamento Flexível AT com Espaçador facilita a manutenção da bomba pois é necessário apenas a retirada do espaçador e o  centro elástico. Dessa forma, a remoção do conjunto rotativo da bomba pode ser feita sem movimentar o motor elétrico. Essa operação reduz significativamente o tempo de parada do equipamento principalmente porque não é necessário refazer o alinhamento do conjunto motor/bomba.

Além disso, é fundamental escolher acoplamentos confiáveis. Geralmente, altos investimentos são feitos nas bombas e motores, que são os componentes de maior valor agregado e de manutenção mais complexa. Porém, optar por acoplamentos baratos pode comprometer o bom desempenho do equipamento.

IMPORTANTE

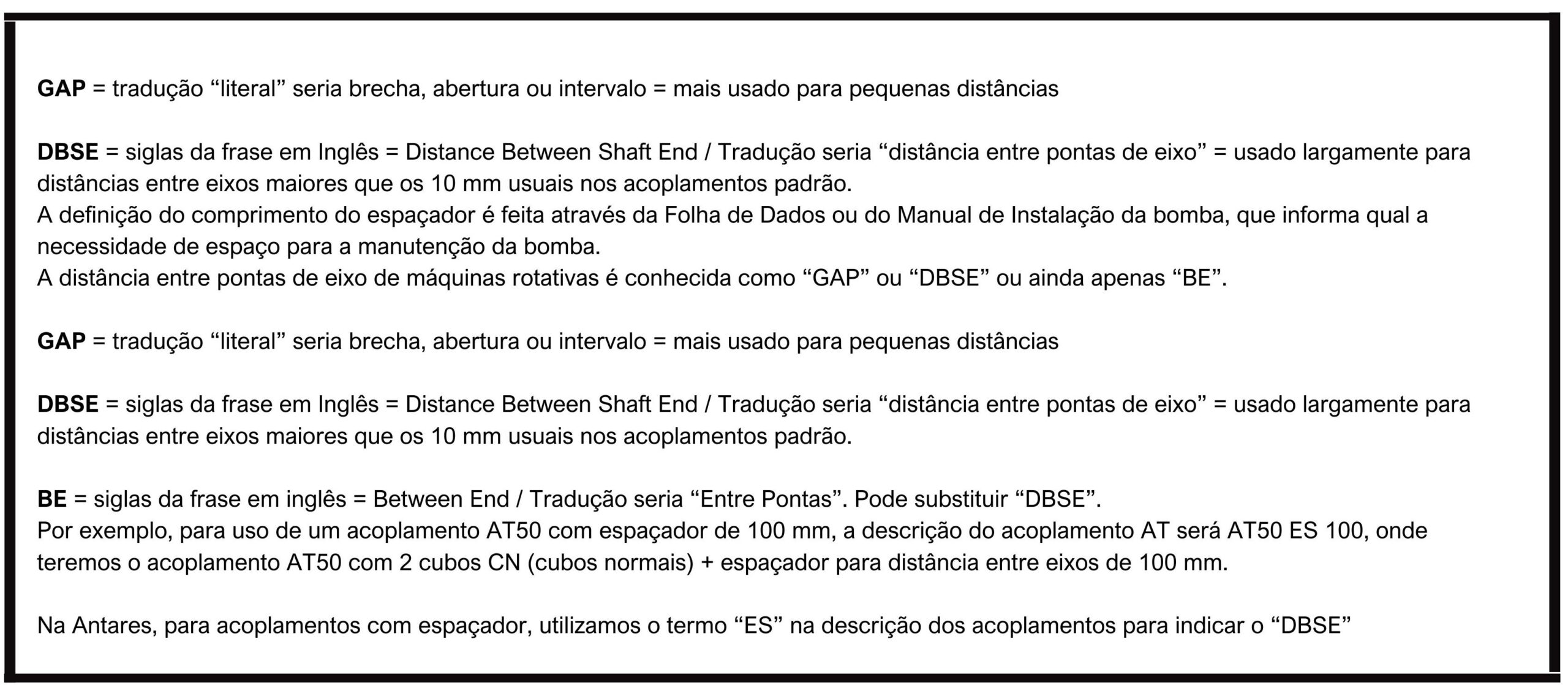

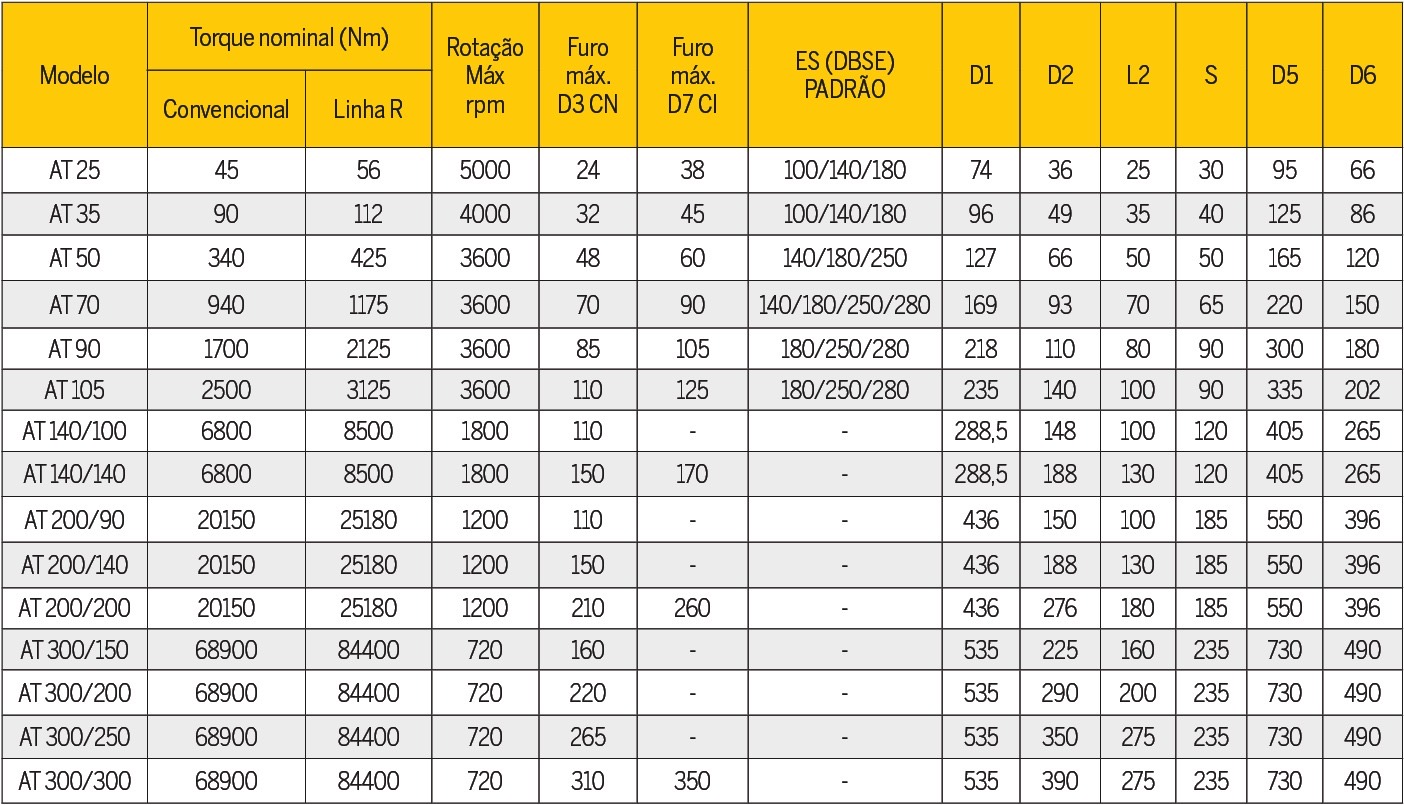

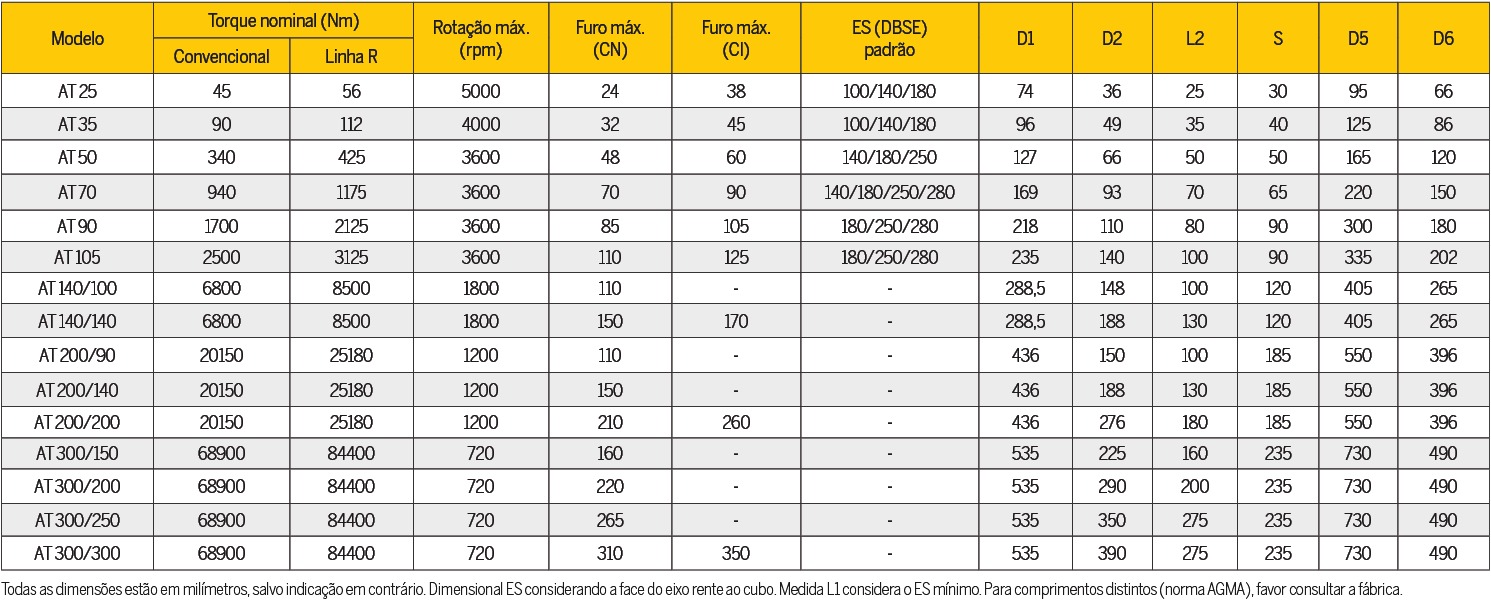

Note que a especificação do DBSE ou BE é a distância entre eixos e NÃO o comprimento efetivo do espaçador. O DBSE considera o comprimento do espaçador + cota “S” do centro elástico correspondente.

Exemplo:

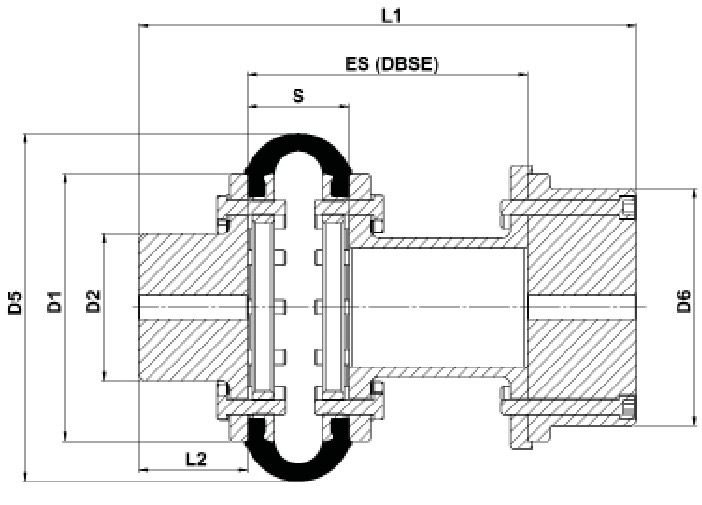

AT50 ES 100:  DBSE é 100 mm / espaçador com comprimento 50 mm / centro AT50 com cota “S” de 50 mm, totalizando 100 mm de espaço entre os cubos do acoplamento, conforme ilustra o desenho abaixo.

Imagens das bombas gentilmente cedidas por Bombas Centrífugas e Cia
