Metrologia: aplicações e como garantir precisão nas medições

A metrologia é a ciência da medição. É essencial para garantir precisão e controle de qualidade em processos industriais. Seja na fabricação, inspeção ou manutenção de componentes como os acoplamentos industriais, sua aplicação assegura que cada peça atenda às especificações dimensionais e funcionais exigidas para um desempenho confiável.

Assim, no ambiente fabril, a metrologia correta reduz falhas, evita retrabalhos e garante conformidade com normas técnicas, apoiando decisões mais seguras e assertivas. Muito além da medição, a metrologia assegura, principalmente, a consistência nos dados. Ou seja, é uma condição indispensável para o controle de processos, validação de produtos e eficiência operacional.

Neste artigo, exploramos a importância da metrologia e suas aplicações na indústria. O foco será na inspeção e controle de qualidade de componentes mecânicos. Também mostramos como essa ciência contribui para a manutenção preventiva e preditiva, ampliando a segurança, a produtividade e a vida útil dos equipamentos.

O QUE É METROLOGIA?

A metrologia é a ciência que estuda e aplica métodos de medição com o objetivo de garantir exatidão, repetibilidade e confiabilidade. Sua função principal é assegurar que produtos, equipamentos e processos estejam em conformidade com normas técnicas e padrões internacionais. O resultado disso é a garantia da qualidade e segurança em todos os setores industriais.

Metrologistas dividem essa disciplina em três áreas principais:

• Metrologia científica: responsável pela definição das unidades de medida. Também é responsável pela manutenção da rastreabilidade dos instrumentos, garantindo coerência nas medições em escala global.
• Metrologia industrial: voltada à aplicação prática das medições no ambiente fabril, desde o recebimento de matérias-primas até a inspeção final de produtos.
• Metrologia legal: atua na regulamentação e fiscalização de instrumentos de medição com impacto em transações comerciais, saúde pública e segurança.

A correta aplicação da metrologia é um dos pilares do controle de qualidade industrial. Em componentes mecânicos, como os acoplamentos industriais, ela permite validar dimensões, tolerâncias e geometrias críticas. Sem medições precisas, não é possível garantir a funcionalidade, a intercambialidade e a durabilidade desses elementos, comprometendo todo o sistema de transmissão de torque.

A IMPORTÂNCIA DA METROLOGIA NA INDÚSTRIA

Na indústria, a metrologia é essencial para garantir a conformidade dimensional e funcional dos produtos ao longo de toda a cadeia produtiva. Em primeiro lugar, sua aplicação permite validar especificações técnicas, assegurar a repetibilidade dos processos e, acima de tudo, evitar falhas que possam comprometer a operação, a segurança ou a vida útil dos equipamentos.

Além disso, em componentes como os acoplamentos, a metrologia é indispensável para verificar parâmetros críticos como concentricidade, paralelismo, folgas e diâmetros. Esses fatores, por sua vez, influenciam diretamente o desempenho da transmissão de torque e, consequentemente, a durabilidade do sistema. Com isso, a medição precisa permite detectar desvios antes mesmo da montagem, evitando retrabalhos e falhas operacionais.

Do mesmo modo, a metrologia exerce papel estratégico na manutenção industrial. Em programas preventivos e preditivos, ela permite monitorar o desgaste de peças, antecipar substituições e, por consequência, reduzir paradas inesperadas. Dessa forma, contribui para a continuidade dos processos, otimização de recursos e aumento da segurança operacional. Por fim, medições confiáveis são a base para decisões técnicas mais seguras e eficientes.

TIPOS DE METROLOGIA E SUAS APLICAÇÕES

Os especialistas dividem a metrologia em três áreas principais, cada uma com objetivos específicos e aplicações distintas dentro da cadeia industrial e científica. Compreender essas divisões é essencial para aplicar corretamente os princípios metrológicos em diferentes contextos produtivos.

Metrologia científica

A metrologia científica é responsável pela definição das unidades de medida, pela criação de novos métodos de medição e pela manutenção dos padrões nacionais e internacionais. Como resultado, ela garante a rastreabilidade metrológica — ou seja, a ligação entre as medições realizadas na indústria e os padrões internacionais reconhecidos.

Sua aplicação é fundamental em setores que exigem altíssimo nível de precisão como laboratórios de calibração, pesquisas aeroespaciais e nanotecnologia. Ela sustenta a base técnica sobre a qual todas as demais áreas da metrologia são construídas.

Metrologia industrial

A função da metrologia industrial é assegurar que processos e produtos estejam dentro das tolerâncias especificadas. Dessa forma, promove a repetibilidade e a padronização. Seu uso se estende desde o recebimento de matérias-primas até a inspeção final dos produtos. Seu uso se estende desde o recebimento de matérias-primas até a inspeção final dos produtos.

No contexto fabril, essa área é decisiva para validar componentes críticos como eixos, engrenagens e acoplamentos industriais. As medições dimensionais e funcionais asseguram a compatibilidade entre peças e evitam falhas mecânicas que poderiam comprometer todo o sistema.

Metrologia legal

A metrologia legal regula instrumentos de medição utilizados em contextos que impactam diretamente o consumidor, como comércio, saúde, meio ambiente e segurança. No Brasil, sua fiscalização é conduzida por órgãos como o INMETRO e os Institutos de Pesos e Medidas (IPEMs).

Ela estabelece normas técnicas obrigatórias para instrumentos como balanças comerciais, medidores de vazão, taxímetros e equipamentos elétricos. Ou seja, serve para proteger os direitos dos consumidores e promover condições equitativas de mercado.

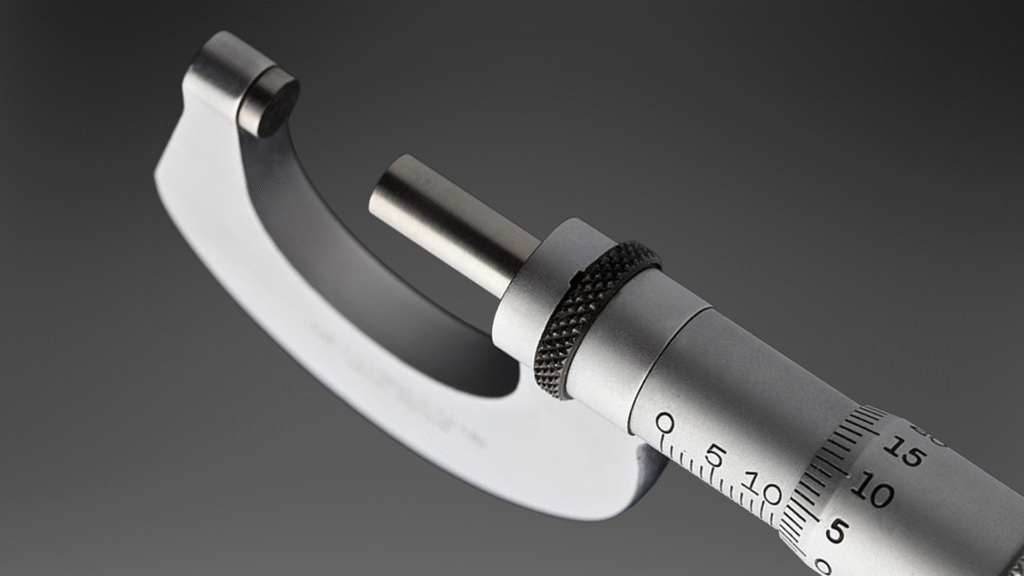

Micrômetro de precisão utilizado em processos de metrologia para medir diâmetros com alta exatidão.

INSTRUMENTOS DE MEDIÇÃO NA METROLOGIA

Os instrumentos de medição são essenciais para a obtenção de dados confiáveis em inspeções e processos de controle. A escolha adequada do equipamento depende das características do componente analisado, da tolerância exigida e das condições do ambiente industrial.

Entre os instrumentos mais utilizados na metrologia dimensional, destacam-se:

• Paquímetros, para medições lineares externas, internas e de profundidade com boa precisão.
• Micrômetros, ideais para medições milimétricas de alta exatidão.
• Balanças de precisão, aplicadas em processos laboratoriais e industriais que exigem controle rigoroso de massa.

Na inspeção de acoplamentos industriais, são também empregados relógios comparadores, calibradores cilíndricos, súbitas, bem como outros instrumentos específicos para análise de alinhamento, folgas e concentricidade. Esses parâmetros, por sua natureza crítica, influenciam diretamente o desempenho da transmissão de torque e, consequentemente, a vida útil do equipamento.

Por esse motivo, a calibração periódica dos instrumentos é um fator determinante para garantir a fidelidade das medições. Trata-se da comparação com um padrão rastreável e, sempre que necessário, do ajuste do equipamento. Desse modo, o procedimento evita desvios que poderiam comprometer o controle dimensional. Além disso, o cumprimento de normas nacionais e internacionais de medição assegura que os resultados sejam tecnicamente válidos e globalmente aceitos.

Para esse tipo de aplicação, como a inspeção de acoplamentos, é preciso selecionar instrumentos com precisão compatível com as tolerâncias exigidas. Afinal, a medição de diâmetros de eixos, alinhamento e folgas, por exemplo, demanda instrumentos robustos e devidamente calibrados, garantindo confiabilidade no desempenho do componente em campo.

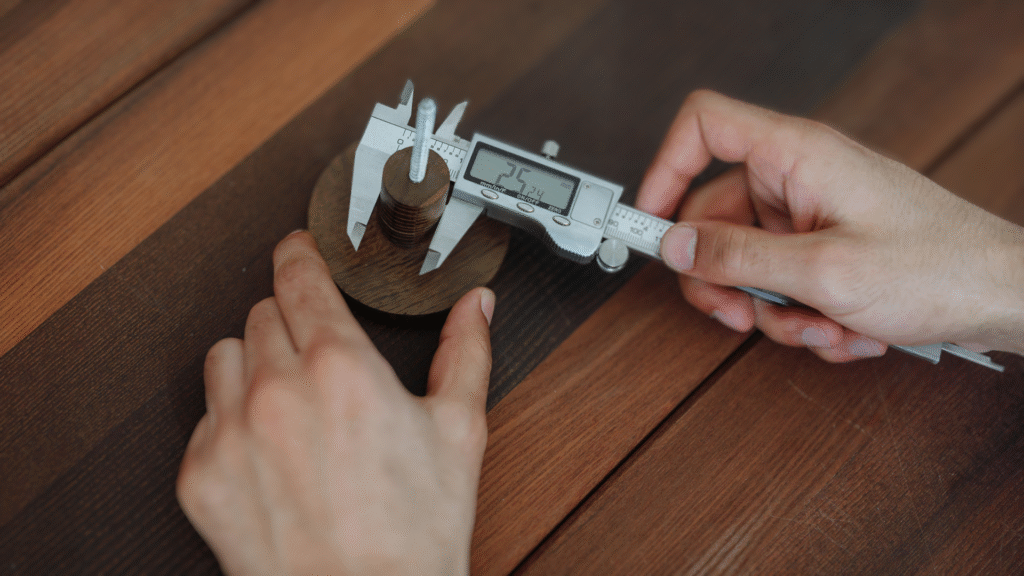

Técnico utilizando paquímetro digital para medição dimensional.

COMO A METROLOGIA É APLICADA NA INSPEÇÃO DE ACOPLAMENTOS INDUSTRIAIS?

A metrologia é fundamental em todas as etapas do ciclo de vida dos acoplamentos industriais — da fabricação à instalação, passando pela inspeção técnica e pela manutenção.

Como componentes críticos na transmissão de torque entre eixos, os acoplamentos exigem verificações rigorosas para assegurar desempenho, segurança e longevidade dos sistemas mecânicos em que estão integrados.

Inspeção dimensional de fabricação

Durante a fabricação de acoplamentos, a metrologia é aplicada para validar dimensões geométricas e tolerâncias funcionais, de acordo com o projeto e as normas técnicas aplicáveis. Medições como diâmetro do furo (cilíndrico ou cônico), chaveta, concentricidade, paralelismo entre flanges e planicidade são realizadas com instrumentos calibrados — como micrômetros, súbitas, relógios comparadores, calibradores e rugosímetros.

Essas medições garantem a intercambialidade entre peças e o correto acoplamento aos eixos, evitando folgas excessivas, desalinhamentos ou tensões indevidas que podem comprometer a operação do sistema.

Inspeção em campo e controle dimensional na instalação

Durante a instalação do acoplamento, a metrologia apoia o alinhamento dos eixos e a verificação da montagem conforme os parâmetros definidos pelo fabricante. Com o uso de ferramentas como relógios comparadores e réguas de precisão, é possível medir:

• desalinhamento angular e paralelo entre os eixos;
• folgas entre cubo e eixo;
• concentricidade entre flanges ou cubos;
• torque de aperto dos parafusos, com auxílio de torquímetros calibrados

A aplicação correta dessas medições evita sobrecargas nos elementos flexíveis ou metálicos do acoplamento, prolonga a vida útil do conjunto e reduz o risco de vibrações, ruídos ou quebras prematuras.

Metrologia na manutenção de acoplamentos e sistemas rotativos

Na manutenção preventiva ou preditiva, a metrologia é empregada para monitorar o desgaste de componentes ao longo do tempo. Em inspeções periódicas, são avaliadas alterações em:

• folgas e desgaste nas superfícies de contato (eixo × cubo, elemento elástico, discos metálicos etc.);
• deformações ou ovalização dos furos dos cubos;
• desbalanceamentos causados por acúmulo de massa ou danos nos elementos de ligação;
• desgaste assimétrico ou irregular, que pode indicar desalinhamento persistente ou sobrecarga cíclica.

Além disso, os dados metrológicos são frequentemente utilizados em conjunto com técnicas como análise de vibração, termografia e coleta de temperatura, formando uma base confiável para decisões de manutenção preditiva.

Em equipamentos de alta criticidade, como redutores, ventiladores industriais e compressores, em que os acoplamentos atuam como elo entre componentes rotativos, a medição precisa é determinante para manter o desempenho e evitar paradas não planejadas.

PADRÕES E CERTIFICAÇÕES EM METROLOGIA

Os padrões e certificações em metrologia são essenciais para garantir a qualidade, a rastreabilidade e a aceitação técnica das medições realizadas em processos industriais. Eles fornecem as diretrizes necessárias para que as medições sejam tecnicamente válidas, comparáveis internacionalmente e realizadas dentro de critérios reconhecidos por auditorias e organismos reguladores.

As normas da ISO (International Organization for Standardization) são as mais amplamente utilizadas no mundo industrial. Segundo essas normas, é possível definir procedimentos técnicos para controle de qualidade, calibração de instrumentos, gestão metrológica e conformidade de produtos. No Brasil, esse papel é complementado pelo INMETRO, responsável por regulamentar os padrões nacionais e creditar laboratórios de calibração e ensaio.

Conforme as certificações metrológicas, é possível atestar que os instrumentos e processos estão em conformidade com requisitos técnicos específicos. Elas são fundamentais em inspeções, auditorias e homologações de peças críticas como os acoplamentos industriais, que exigem precisão dimensional e desempenho confiável. A conformidade com normas técnicas e o uso de padrões calibrados garantem que cada medição contribua para a integridade do sistema mecânico.

Certificação ISO 9001 da Antares e sua relação com a metrologia

A Antares Acoplamentos é certificada pela norma ISO 9001:2015, reconhecida internacionalmente como referência em sistemas de gestão da qualidade.

Dessa forma, essa certificação, emitida pela certificadora DNV, valida que os processos da empresa — incluindo o controle dimensional, a rastreabilidade e a calibração dos instrumentos de medição — seguem um sistema estruturado e orientado à melhoria contínua.

De acordo com a ISO 9001, dentro do contexto da metrologia, os padrões exigem que todos os instrumentos críticos para a qualidade do produto sejam:

• identificados, rastreados e monitorados;
• submetidos a calibração periódica com padrões reconhecidos;
• operados por profissionais capacitados e segundo procedimentos documentados.

Essas práticas fortalecem o compromisso da Antares com a confiabilidade dos seus acoplamentos industriais, assegurando que cada componente atenda aos requisitos técnicos e operacionais do cliente.

Ao integrar a metrologia aos seus processos de qualidade, a Antares reforça sua posição como fornecedora de soluções robustas e confiáveis para transmissão de torque, com reconhecimento técnico validado por auditorias independentes e normativas internacionais.

INCERTEZA DE MEDIÇÃO: O QUE É E POR QUE É IMPORTANTE?

A incerteza de medição representa o intervalo dentro do qual o valor real de uma grandeza medida provavelmente se encontra. Em outras palavras, esse é um conceito fundamental em metrologia, pois nenhuma medição é absolutamente exata — sempre existe uma margem de variação provocada por fatores internos e externos ao processo.

Essas variações podem ser causadas por:

• condições ambientais (como temperatura e umidade);
• desgaste ou calibração inadequada do instrumento;
• habilidade do operador;
• método de medição empregado, entre outros.

Ao quantificar a incerteza é possível, por exemplo, determinar se o resultado de uma medição está dentro dos limites aceitáveis para a aplicação em questão. Ou seja, a quantificação é especialmente importante na inspeção de acoplamentos, em que tolerâncias dimensionais são apertadas e qualquer desvio pode comprometer o desempenho do sistema mecânico.

Além disso, o conhecimento e o controle da incerteza tornam os processos mais confiáveis, permitindo tomadas de decisão técnicas mais seguras. Para estimá-la, são utilizados métodos estatísticos e procedimentos estabelecidos em documentos como o Guia ISO/IEC 98 – GUM (Guide to the Expression of Uncertainty in Measurement).

Na prática, considerar a incerteza como parte do processo de medição é uma exigência crescente em ambientes que valorizam, simultaneamente, a qualidade, a rastreabilidade e a conformidade técnica. Em outras palavras, ignorar esse parâmetro pode levar a erros de julgamento, rejeição indevida de peças ou falhas em campo.

BOAS PRÁTICAS EM METROLOGIA PARA A INDÚSTRIA

A adoção de boas práticas em metrologia é decisiva para garantir medições confiáveis, reduzir falhas operacionais e assegurar a conformidade de processos industriais. Essas práticas envolvem desde a gestão técnica dos instrumentos até a qualificação dos profissionais responsáveis pelas medições.

Um dos pilares dessas práticas é a calibração periódica dos instrumentos. Os laboratórios creditados devem calibrar os instrumentos utilizando padrões com rastreabilidade comprovada, assegurando que os equipamentos operem dentro das margens de erro especificadas. Isso evita desvios que poderiam comprometer a precisão de medições críticas, especialmente em peças como acoplamentos industriais.

Outro aspecto fundamental é o treinamento contínuo das equipes técnicas. Profissionais bem preparados conseguem interpretar tolerâncias, aplicar métodos de medição adequados e utilizar os instrumentos corretamente. O manuseio inadequado é uma das principais causas de erros metrológicos e pode gerar decisões incorretas em processos de controle de qualidade, inspeção ou manutenção.

Além disso, a implementação de um sistema de gestão metrológica eficiente contribui para o monitoramento sistemático das medições e para a rastreabilidade dos dados obtidos. Esse sistema deve incluir:

• controle e histórico de calibrações;
• procedimentos documentados de medição;
• auditorias internas regulares;
• indicadores de desempenho metrológico.

Ao integrar essas práticas à rotina industrial, a empresa fortalece sua cultura de qualidade e melhora a confiabilidade dos seus produtos no mercado. A metrologia deixa de ser uma atividade pontual e passa a atuar de forma estratégica, sustentando a excelência nos processos industriais.

FUTURO DA METROLOGIA E NOVAS TECNOLOGIAS

A metrologia está passando por uma transformação significativa impulsionada pela Indústria 4.0. Com a integração de sensores inteligentes, coleta contínua de dados, bem como análise s automatizadas, os processos de medição estão se tornando mais ágeis, conectados e decisivos para a tomada de decisão em tempo real.

Uma das principais tendências é a chamada metrologia 4.0, que promove a digitalização das medições, assim como integração direta entre instrumentos e sistemas de gestão da produção (MES/ERP). Com isso, os dados obtidos em inspeções passam a ser utilizados de forma imediata para correção de processos, rastreabilidade e controle de qualidade. Isso é especialmente relevante em linhas que produzem componentes críticos, como os acoplamentos industriais, em que qualquer desvio pode comprometer o desempenho do sistema mecânico.

Outra evolução importante é o uso de inteligência artificial (IA) e algoritmos de machine learning aplicados à análise metrológica. Essas tecnologias permitem identificar padrões de variação, antecipar falhas com base em dados históricos e otimizar intervenções de manutenção preditiva. Por exemplo, medições repetitivas de desgaste em acoplamentos podem alimentar modelos preditivos capazes de estimar a vida útil remanescente do componente.

Além disso, ferramentas como gêmeos digitais (digital twins) vêm sendo incorporadas para simular o comportamento mecânico de sistemas completos, incluindo o impacto de desalinhamentos, vibrações ou falhas em acoplamentos. Quando associadas a sensores embarcados e medições contínuas, essas soluções oferecem um novo nível de controle técnico, confiabilidade e previsibilidade.

Desse modo, a tendência é que os sistemas metrológicos do futuro sejam autônomos, conectados e adaptativos, atuando juntamente com a cadeia produtiva e ao ciclo de vida dos ativos. Portanto, isso não apenas amplia a precisão e a agilidade das medições, como fortalece a competitividade das empresas que adotam práticas avançadas de controle dimensional e manutenção baseada em dados.
