ACOPLAMENTO DE LÂMINAS RSK

Você está em ACOPLAMENTO DE LÂMINAS RSK

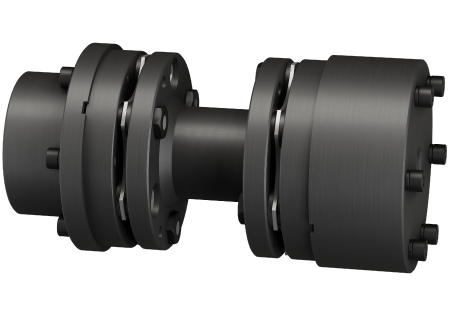

Os acoplamentos Antares RSK são totalmente metálicos. Compostos por dois cubos, um espaçador central, dois conjuntos de lâminas de aço inoxidável aparafusados com parafusos de alta resistência. A substituição das lâminas é fácil, simples e pode ser feita sem afastar os equipamentos.

DIMENSIONE ESTE ACOPLAMENTO SOLICITE UM ORÇAMENTO

Características

Alta relação torque/tamanho.
Sem peças que desgastam; não necessita de lubrificação.
Fácil instalação com espaçador tipo ‘Drop Out”.
Acomoda desalinhamentos angulares, paralelos e axiais.
Trabalha em altas temperaturas.
Possui lâminas de inox substituíveis.
Permite a inspeção visual sem necessidade de desmontar o equipamento.
Balanceado inerentemente.
Alta rigidez torcional com baixa rigidez axial.
Itens opcionais incluem tamanho do espaçador, cubos modificados e materiais especiais.
Sem folgas torcionais, mantendo sincronismo entre equipamentos acoplados.
Alta capacidade de rotação.
Balanceamento dinâmico de acordo com especificações do cliente.
Construído com usinagem para padrões de alta precisão.
Especialmente adequado para Indústrias Petroquímicas e de Fertilizantes.
Atende padrão API 610.
Atende padrão API 671 integralmente sob pedido.
Acoplamento com características anti-fly.

Tabelas técnicas

DIMENSIONE ESTE ACOPLAMENTO SOLICITE UM ORÇAMENTO
Modelo Desalinhamento Axial Máximo* +/- mm Desalinhamento Axial Máximo* Empuxo Equivalente kN Desalinhamento Paralelo Máximo mm Desalinhamento Paralelo Máximo Momento Recuperador Nm
RSK 13 1.00 210 0.30 4.1
RSK 33 1.25 280 0.36 6.1
RSK 75 1.50 360 0.45 8.8
RSK 135 2.00 560 0.55 11.8
RSK 230 2.50 740 0.60 14.7
RSK 350 2.75 480 0.64 34.3
RSK 500 3.25 1080 0.65 40.7
RSK 740 3.75 1270 0.68 47.6
RSK 930 4.25 1470 0.72 53.9
RSK 1400 5.00 2700 0.83 61.3
Trabalho
Torque constante: Bomba centrífuga Compressor centrífugo Compressor axial Soprador centrífugo 1.0*
Flutuação leve do torque: Compressor de parafuso Engrenagem, lóbulo e bombas de palheta Ventilador de tiragem forçada Soprador de lóbulo 1.5
Flutuação substancial de torque: Bombas de movimento alternativo Misturadores para serviços pesados Ventilador de tiragem induzida 2.0
Modelo Potência kW a 1000 rpm Torque Nm Torque máximo Nm rpm máximo Massa unidade de transmissão: Mínimo DBSE - kg Massa unidade de transmissão: Metro extra - kg Massas Cubos: Cubo Tipo I Massas Cubos: Cubo Tipo II Furação máxima: Cubo Tipo I Furação máxima: Cubo Tipo II DBSE ‘S Mín’ DBSE ‘S Padrão' L2 øD6 øD2 M$
RSK 13 13 124 310 25500 1,5 3,1 1 1,9 36 51 75 100/140/180 40 86 54 90
RSK 33 33 315 787 20000 3 5 1,4 3,1 46 70 90 100/140/180 45 105 69 105
RSK 75 75 716 1790 16500 5,6 6,5 3,6 5,8 65 90 107 100/140/180 55 130 90 120
RSK 135 135 1289 3220 14400 9,3 10,5 5,9 8,7 80 102 127 140/180/250 62 152 112 127
RSK 230 230 2196 5490 12000 14 13 9 14 90 121 133 140/180/250 70 179 131 135
RSK 350 350 3342 8360 10500 18,7 22 16,4 - 115 - 139 140/180/250 90 197 163 -
RSK 500 500 4775 11940 9500 25,6 22 21 - 127 - 141 180/250 95 222 181 -
RSK 740 740 7066 17670 8000 34,2 27,5 30 - 140 - 143 180/250 107 247 206 -
RSK 930 930 8881 22200 7000 44 40 38 - 155 - 155 180/250 115 272 223 -
RSK 1400 1400 13369 33400 6000 54 40 52,1 - 172 - 175 180/250 130 297 248 -
