Motores Industriais: o coração da geração de energia na indústria

Motores industriais são componentes fundamentais em diversas máquinas e equipamentos dos mais variados segmentos dentro do setor industrial. Neste artigo, você entenderá os diferentes tipos de motores industriais, seu funcionamento e as principais aplicações. Se você trabalha com manutenção, engenharia ou gestão industrial, usar este guia ajudará você a fazer escolhas mais acertadas. Continue lendo para explorar mais sobre o tema.

Quase 100% dos parques industriais utilizam – ou até dependem – de motores para movimentar seus processos produtivos. Além disso, uma extensa variedade de setores da indústria precisa de motores para operar uma ampla gama de equipamentos. Motores são essenciais para movimentar máquinas, sistemas de ventilação, bombas, compressores, transportadores e outros tipos de maquinário industrial. Portanto, muito provavelmente, sua fábrica utiliza algum tipo de motor.

O Mercado de Motores Industriais

O mercado de motores elétricos é vasto e altamente competitivo, com milhares de fabricantes espalhados pelo mundo. Por exemplo, estima-se que existam mais de 10.000 fabricantes de motores em operação globalmente, incluindo gigantes da indústria como SEW, Siemens, ABB, WEG e General Electric, entre outros. No Brasil, um dos maiores mercados da América Latina, o cenário não fica atrás, com várias empresas nacionais e internacionais atuando no setor. Diga-se de passagem, Antares tem orgulho de ser parceiro SEW como fornecedor em vários negócios no país.

Ademais, no cenário brasileiro, o mercado de motores elétricos movimenta milhões de unidades anualmente. Vendem-se cerca de 10 a 12 milhões de motores por ano no país, abastecendo diversos setores industriais, como a manufatura, mineração, agronegócio e energia. Esses motores desempenham um papel crucial na automação e movimentação de equipamentos industriais, sendo responsáveis pela eficiência e produtividade das operações em larga escala.

Neste sentido, reunimos informações técnicas sobre os vários tipos de motores, suas características, principais usos, manutenção adequada e, finalmente, como escolher o modelo mais adequado para seu equipamento. Boa leitura!

Motores Industriais: Tipos, Aplicações e Manutenção

Motores elétricos são o coração de muitos equipamentos industriais, fornecendo a energia necessária para movimentar sistemas críticos em praticamente todos os setores. Eles convertem energia elétrica em energia mecânica, sendo fundamentais em indústrias como a de manufatura, petroquímica, siderúrgica, automotiva e muitas outras. No entanto, nem todos os motores industriais são iguais, e cada tipo tem uma aplicação específica.

Principais Tipos de Motores Industriais

Motores de Indução (Assíncronos): Estes são os mais comuns em ambientes industriais. Operam a partir de corrente alternada (CA) e são usados em aplicações que exigem movimento constante, como bombas, ventiladores, compressores e esteiras transportadoras. Além disso, são populares devido à sua durabilidade, baixo custo e necessidade reduzida de manutenção.

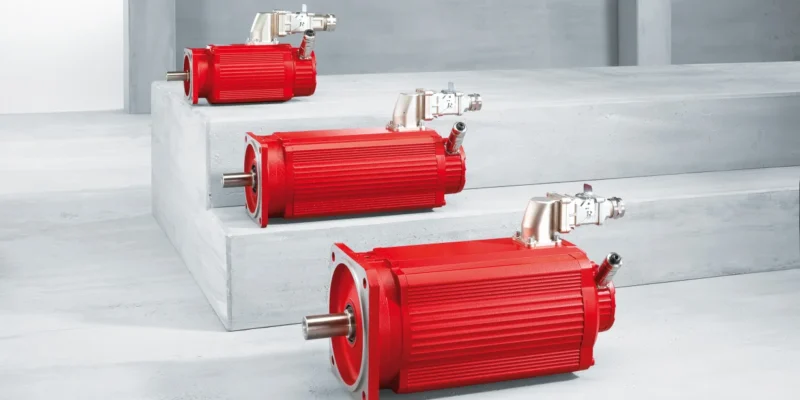

Motores Síncronos: Funcionam em sincronia com a frequência da corrente de alimentação e são utilizados em aplicações onde o rigor com a velocidade é crucial, como em maquinários de precisão, laminadores e guindastes. Portanto, esses motores garantem maior estabilidade em operações que requerem controle preciso.

Motores de Corrente Contínua (CC): Mais utilizados em equipamentos que precisam de controle variado de velocidade, como guindastes, elevadores e sistemas de tração. Embora sejam menos comuns em ambientes industriais em larga escala, são preferidos em casos que necessitam de ajustes rápidos e flexíveis de velocidade.

Motores de Passo: Usados em máquinas de alta precisão, como impressoras 3D e sistemas automatizados de manufatura. Além disso, esses motores permitem um controle incremental do movimento, sendo ideais para processos que exigem movimentação controlada e repetitiva.

Motores Brushless (Sem Escovas): Com eficiência superior e menor necessidade de manutenção, são amplamente aplicados em setores como automação industrial e robótica. Esses motores, se destacam por sua longa vida útil e menor desgaste.

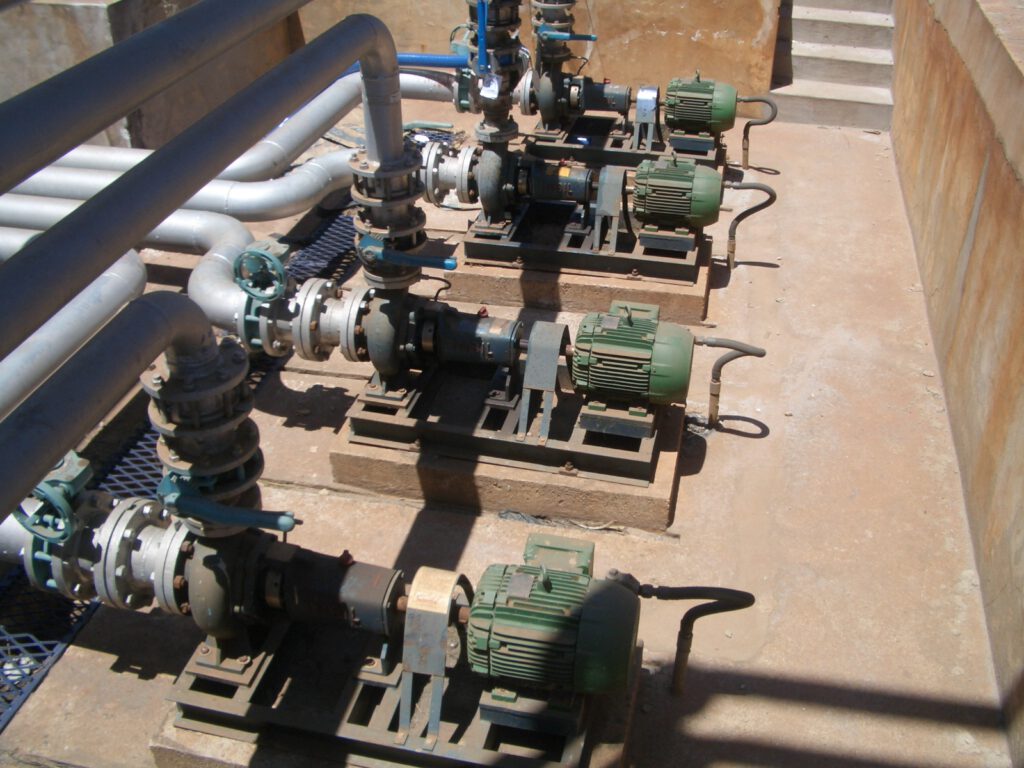

Aplicações Comuns e Instalações

Como Escolher o Tipo Certo de Motor

A escolha adequada de um motor elétrico para uma aplicação industrial é fundamental para garantir eficiência, economia de energia, durabilidade e o funcionamento seguro de todo o sistema. Portanto, selecionar o motor correto envolve a análise de diversos critérios técnicos, além das condições de operação.

Além disso, você deve escolher o motor com base na sua capacidade de fornecer o torque necessário de forma contínua e eficiente, sem sobrecargas. No entanto, é importante considerar alguns outros fatores nessa seleção.

Tipo de Carga

A análise detalhada do perfil de carga ajuda a evitar a escolha de motores subdimensionados ou sobredimensionados, garantindo eficiência e prolongando a vida útil do equipamento. Além disso, o tipo de carga que o motor irá acionar influencia diretamente na escolha do motor. Existem três principais categorias de carga:

• Carga de torque constante: Equipamentos que exigem torque constante, como transportadores e misturadores, mantêm a mesma demanda de torque independentemente da variação de velocidade. Nesse tipo de aplicação, os motores de indução são frequentemente utilizados por sua capacidade de fornecer torque uniforme ao longo de toda a operação. Esses motores são ideais para cenários em que a velocidade é estável e as variações de carga são mínimas.
• Carga de torque variável: Em casos como ventiladores e bombas centrífugas, o torque aumenta proporcionalmente com a velocidade. Motores com inversores de frequência (VFD) são frequentemente usados nessas aplicações para ajustar a velocidade e o torque conforme necessário, otimizando o consumo de energia e reduzindo o desgaste dos equipamentos.
• Carga de torque pulsante: Equipamentos como prensas ou máquinas de impacto enfrentam cargas com variações bruscas e pulsantes de torque. Nesse cenário, é importante escolher um motor que suporte esses picos de demanda sem sobreaquecimento ou desgaste prematuro, como motores robustos com controle de torque preciso e alta capacidade de inércia.

Potência Requerida

A potência do motor é determinada pelas necessidades da carga, considerando o torque e a velocidade de operação. É crucial calcular corretamente a potência para garantir que o motor opere de forma eficiente sem sobrecarregar o sistema.

• Motores sobredimensionados: Embora a escolha de um motor com potência acima da necessária possa parecer uma solução segura, isso leva a um consumo energético excessivo e custos operacionais mais altos. Motores superdimensionados operam longe de sua capacidade ideal, resultando em maior dissipação de calor e perda de eficiência.
• Motores subdimensionados: Por outro lado, um motor que não atende à demanda de potência pode sobreaquecer e apresentar falhas frequentes, resultando em paradas não planejadas e possíveis danos permanentes ao equipamento. O subdimensionamento também aumenta o risco de sobrecarga, levando à queima do motor.

A escolha correta da potência exige um estudo detalhado das condições de operação, incluindo a análise da curva de carga, a variação da demanda e as características específicas do processo industrial.

A fórmula básica para determinar a potência necessária é:

Eficiência Energética

A eficiência energética deve ser sempre considerada na escolha de um motor industrial, e especialmente em instalações com vários motores em operação contínua. Mede-se a eficiência pela capacidade do motor de converter energia elétrica em energia mecânica útil.

• Motores de alta eficiência: Certificados como IE2, IE3 ou IE4 indicam que esses motores reduzem o consumo de energia, ajudando a diminuir os custos operacionais ao longo do tempo. Apesar de custarem mais inicialmente, você recupera o investimento rapidamente devido à economia de energia. Esses motores são os preferidos em ambientes industriais que visam sustentabilidade e economia.
• Regulamentações e normas: Alguns países e regiões possuem regulamentações diferentes para eficiência energética. No Brasil, por exemplo, a lei exige que os motores elétricos fabricados atendam a padrões mínimos de eficiência (como IE2 ou superior), incentivando a adoção de soluções mais eficientes em termos de energia.

O uso de motores de alta eficiência pode resultar em economias substanciais ao longo da vida útil do equipamento, principalmente em operações que envolvem funcionamento contínuo e de alta demanda energética.

Velocidade de Operação

As necessidades de aplicação é que irão determinar a velocidade de operação do motor.  A maioria dos motores de indução opera em uma velocidade fixa determinada pela frequência da rede elétrica, enquanto outros motores, como os de corrente contínua (CC) ou motores com inversores de frequência, permitem um controle variável da velocidade.

• Aplicações de velocidade constante: Para aplicações como ventiladores, compressores e transportadores, onde a velocidade de operação é fixa, os motores de indução são ideais devido à sua simplicidade e eficiência. Eles operam a uma velocidade quase constante, independentemente das variações de carga.
• Controle de velocidade variável: Em aplicações onde a velocidade precisa ser ajustada com frequência (como guindastes, elevadores e processos de manufatura), os motores de corrente contínua ou os motores de indução com inversores de frequência são recomendados. Esses motores oferecem maior flexibilidade, permitindo otimizar a velocidade do motor conforme as necessidades do processo, resultando em melhor controle e economia de energia.

O controle preciso da velocidade é particularmente importante em operações que exigem flexibilidade e ajuste fino, como sistemas de automação industrial.

Ambiente de Operação

Também o ambiente onde o motor será instalado tem um impacto direto na escolha do tipo de motor, pois em ambientes adversos, como áreas com altas temperaturas, umidade, poeira, gases corrosivos ou risco de explosão, é necessário selecionar motores projetados para resistir a essas condições. A escolha de um motor resistente às condições do ambiente garante a segurança e a durabilidade do equipamento, além de reduzir os riscos de paradas não planejadas.

• Grau de proteção IP: Motores em ambientes industriais agressivos devem ter um alto grau de proteção (IP). Por exemplo, recomendamos motores com proteção IP55 ou superior para áreas expostas a poeira e jatos de água. Utilizamos motores com grau de proteção IP68 em ambientes submersos ou altamente úmidos.
• Ambientes explosivos: Em setores como petroquímica, mineração e gás, é essencial usar motores à prova de explosão (Ex d) ou intrinsecamente seguros (Ex i). Esses motores garantem a operação segura em áreas com atmosfera explosiva, evitando faíscas que possam provocar incêndios ou explosões.

Tensão de Alimentação

A tensão de alimentação disponível na instalação deve ser compatível com o motor escolhido. As tensões mais comuns em motores industriais são 220V, 380V e 440V, variando conforme a configuração da rede elétrica. Além disso, a frequência da rede (50 Hz ou 60 Hz) influencia diretamente na escolha do motor.

• Motores para redes trifásicas: Em instalações industriais, a alimentação trifásica é amplamente utilizada devido à maior eficiência na distribuição de energia. A maioria dos motores industriais opera em sistemas trifásicos para maximizar o desempenho e a eficiência.
• Uso de inversores de frequência: Quando há necessidade de variar a velocidade ou adaptar a tensão de alimentação, os inversores de frequência são uma solução prática. Eles permitem ajustar a tensão e a frequência de alimentação, garantindo que o motor funcione corretamente em diferentes condições.

Tipo de Motor (CA ou CC)

A escolha entre um motor de corrente alternada (CA) ou corrente contínua (CC) depende das necessidades de controle de velocidade e torque.

• Motores de corrente alternada (CA): motores mais simples e robustos em aplicações industriais são ideais para cargas que não exigem controle frequente de velocidade e têm menor custo inicial. Você os usa em aplicações de torque constante, como bombas e compressores.
• Motores de corrente contínua (CC): São mais comuns em aplicações que requerem controle preciso de velocidade e torque, como elevadores, guindastes e veículos elétricos. Os motores CC permitem ajustes rápidos e flexíveis, tornando-os ideais para operações que exigem variações constantes de velocidade.

Custo Total de Propriedade (TCO)

O custo total de propriedade (TCO) de um motor inclui não apenas o custo inicial de aquisição, mas também os custos operacionais, de manutenção e de energia ao longo do tempo.

• Motores de alta eficiência: Apesar de terem um custo inicial mais elevado, os motores de alta eficiência reduzem significativamente o consumo de energia, compensando o investimento inicial e resultando em economia a longo prazo.
• Manutenção e tempo de inatividade: Motores com menor necessidade de manutenção e maior confiabilidade reduzem os custos associados a paradas não planejadas e reparos. Optar por motores com maior disponibilidade de peças e suporte técnico também é um fator que contribui para a redução do TCO.

Manutenção e Confiabilidade

A confiabilidade de um motor é fundamental em qualquer aplicação industrial. Motores que exigem menos manutenção e têm maior durabilidade são preferíveis, especialmente em ambientes críticos. Com uma manutenção adequada, os motores podem operar por muitos anos sem necessidade de substituição,  garantindo a continuidade da produção e minimizando os custos operacionais.A manutenção preventiva é essencial para garantir a longevidade e eficiência dos motores industriais. Algumas práticas recomendadas incluem:

• Lubrificação Regular: A fricção é uma das principais causas de falhas nos motores. Lubrificar rolamentos e partes móveis prolonga a vida útil do equipamento.
• Limpeza Periódica: Poeira e sujeira acumulada podem reduzir a eficiência do motor, além de aumentar o risco de superaquecimento.
• Inspeção de Conexões Elétricas: Conexões soltas ou desgastadas podem causar falhas intermitentes ou até curtos-circuitos. Verificações frequentes garantem a integridade elétrica do sistema.
• Monitoramento de Vibrações: Um aumento nas vibrações pode ser um sinal de desgaste de rolamentos ou desalinhamento. A análise de vibrações ajuda a detectar problemas antes que se tornem críticos.
• Verificação de Isolamento: Você deve medir a resistência de isolamento do motor regularmente para evitar curtos e choques elétricos, especialmente em ambientes agressivos.

• Manutenção preventiva: A implementação de um programa de manutenção preventiva, como inspeções regulares, lubrificação e monitoramento de vibrações, pode prolongar a vida útil do motor e evitar falhas inesperadas.
• Motores brushless: Motores sem escovas (brushless) têm menor desgaste mecânico e, portanto, menor necessidade de manutenção. Eles são ideais para aplicações onde a confiabilidade e o tempo de operação contínuo são essenciais.

Normas e Certificações

Por fim, é importante adquirir sempre motores em conformidade com as normas internacionais de segurança e eficiência. Motores certificados conforme normas como IEC, NEMA, ou as exigências locais, garantem que o equipamento atenda aos padrões de qualidade, segurança e desempenho estabelecidos.

Eficiência na Transmissão de Torque

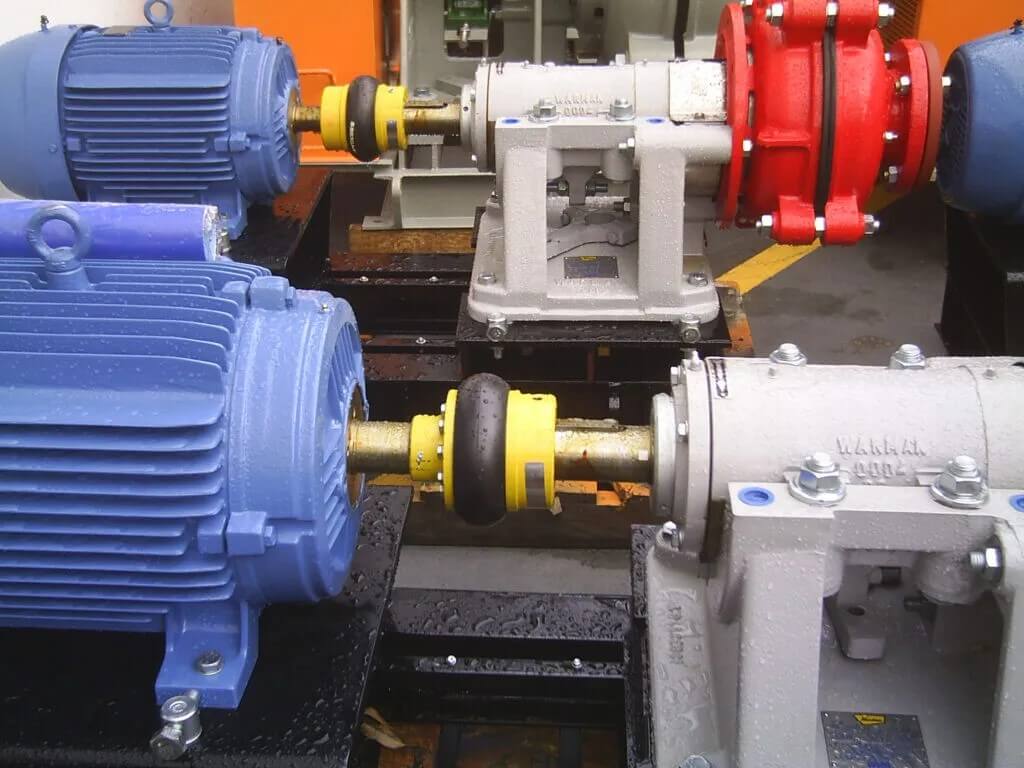

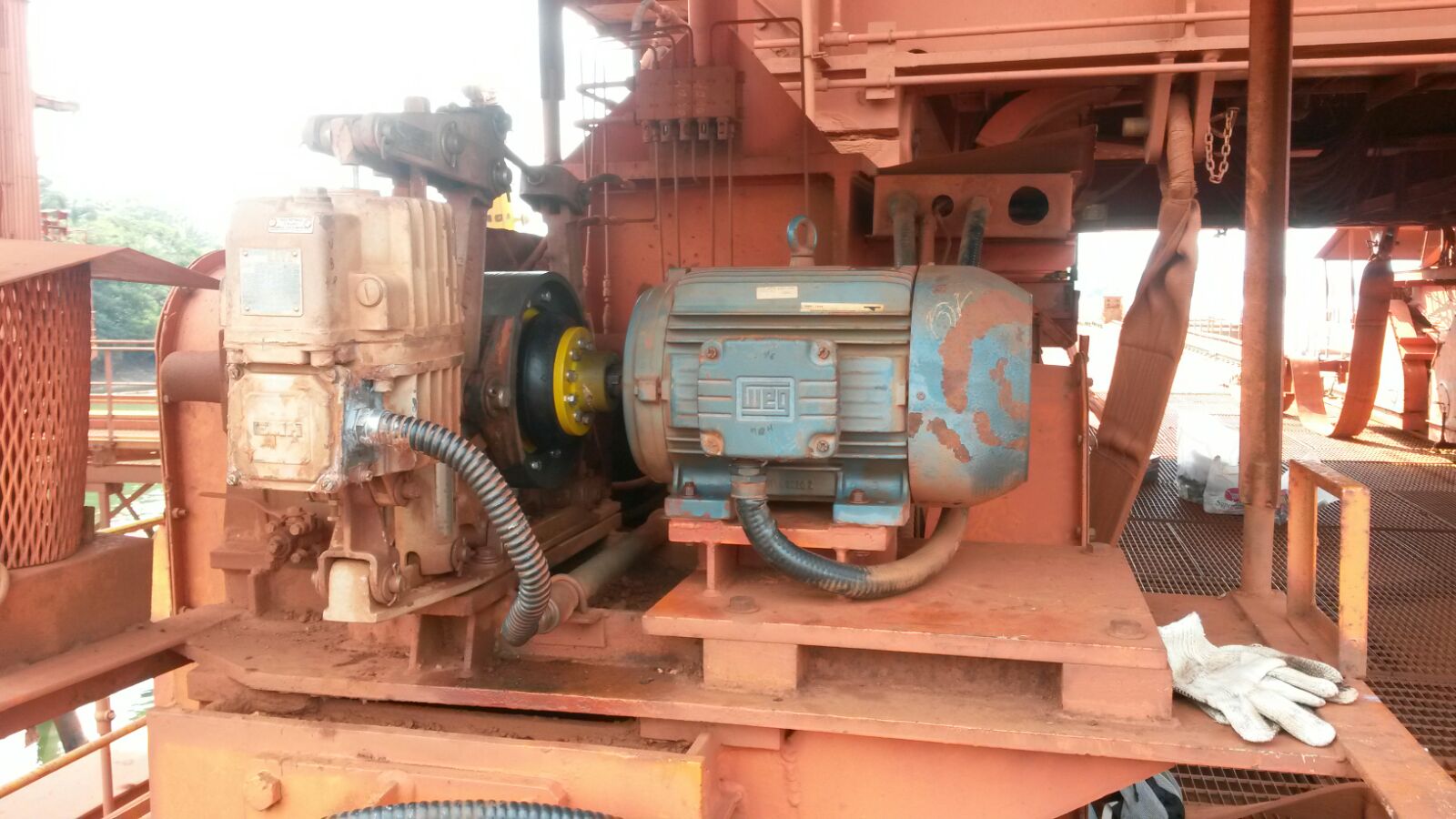

Utiliza-se acoplamentos para motores industriais em diversas aplicações dentro da indústria em equipamentos como por exemplo, transportadores, elevadores e extrusoras.

Saiba um pouco mais sobre a importância de escolher um bom acoplamento para a indústria.
