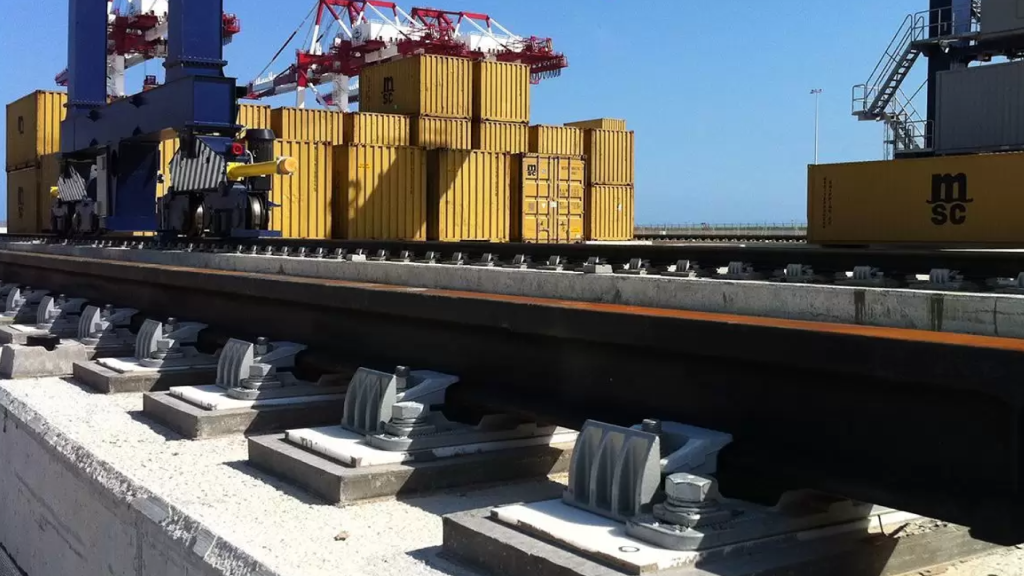

Grampo de ancoragem: segurança e estabilidade sobre trilhos

Instalações industriais que operam com equipamentos móveis sobre trilhos, como pontes rolantes e pórticos, dependem de sistemas de ancoragem confiáveis para garantir a segurança. Nesse sentido, o grampo de ancoragem, também chamado de rail clamp, desempenha um papel decisivo ao imobilizar essas estruturas. Além disso, ele funciona tanto como freio de estacionamento quanto como bloqueio de emergência.

Com efeito, muitos modelos utilizam a tecnologia fail-safe, que mantém o grampo travado mesmo na ausência de energia. Essa característica é indispensável para ambientes de alta criticidade, visto que qualquer movimento inesperado pode gerar acidentes graves. Portanto, este artigo apresenta uma análise completa sobre o funcionamento, aplicações e critérios de seleção desse componente.

O QUE É UM GRAMPO DE ANCORAGEM TIPO RAIL CLAMP?

O grampo de ancoragem é um dispositivo mecânico-hidráulico projetado para travar a cabeça do trilho e impedir o movimento longitudinal do equipamento.

De fato, trata-se de uma solução robusta composta por corpo estrutural (em aço carbono ou inox), mordente ou bloco de atrito compatível com o perfil do trilho, molas de pré-carga, atuador hidráulico (ou pneumático, em versões específicas), válvulas de controle e sensores indutivos para sinalização do estado de abertura ou fechamento.

Como funciona: a lógica fail-safe aplicada ao grampo

O princípio fail-safe garante que o equipamento sempre retorne a uma condição segura, no caso, o estado travado, quando ocorre qualquer falha. Basicamente, isso se dá por meio de três etapas fundamentais:

1. Estado seguro (travado): as molas internas mantêm o mordente pressionado contra o trilho, fornecendo força constante de ancoragem. Este é o estado natural do sistema, ou seja, o grampo permanece travado até receber comando de liberação.

2. Liberação controlada: as pressurização do atuador hidráulico vence a força das molas e afasta o mordente do trilho. Esse processo é sempre intertravado com o PLC, evitando liberação indevida.

3. Retorno automático: em caso de queda de pressão, falha elétrica ou perda de comando, as molas reconduzem automaticamente o grampo ao estado travado. A imobilização ocorre mesmo sem energia, o que reforça a segurança.

Diferentes configurações de grampos

Além disso, existem diferentes configurações de grampos, cada uma adequada a um perfil de operação:

• Grampo mecânico simples: acionamento por alavanca, indicado para aplicações leves e manuais.

• Grampo hidráulico para trilhos: o mais comum em pontes rolantes e pórticos pesados, com acionamento hidráulico e alta capacidade de ancoragem.

• Rail clamp industrial com sinalização: inclui sensores indutivos ou encoders, permitindo integração total com PLCs e sistemas SCADA.

Por outro lado, enquanto freios dinâmicos atuam durante a movimentação, o grampo de ancoragem trabalha na condição estacionária. Assim sendo, ele imobiliza o equipamento quando parado, servindo também como dispositivo de bloqueio de emergência, especialmente quando o freio primário falha ou quando há riscos externos, como ventos fortes e vibrações excessivas.

APLICAÇÕES INDUSTRIAIS DO GRAMPO DE ANCORAGEM

O grampo de ancoragem para trilhos é utilizado em setores que dependem da movimentação segura de equipamentos pesados. Afinal, sua principal vantagem é impedir deslocamentos involuntários, típicos em ambientes com vibrações, vento, impactos laterais ou operações críticas.

Na indústria siderúrgica e metalúrgica, as pontes rolantes precisam ser imobilizadas durante operações de troca de panelas, lingotes e manutenção térmica. Da mesma forma, em terminais portuários, guindastes portuários como portainers e trainstainers enfrentam ventos intensos, marés e cargas extremas, demandando ancoragem robusta para evitar deslocamentos perigosos.

Do mesmo modo, em indústrias de cimento, mineração e agregados, pórticos rolantes operam com sujeira, vibração e cargas assimétricas. Igualmente, em armazéns automatizados e centros logísticos, plataformas sobre trilhos se beneficiam do travamento seguro para operações de carga e descarga, reforçando a fixação de estruturas móveis em ambientes sensíveis.

Aplicações típicas e seus objetivos

A seguir, são apresentados os principais equipamentos que utilizam rail clamps e os motivos que tornam esse componente indispensável:

• Pontes rolantes: utilizam o sistema para ancoragem de pontes rolantes durante inspeções e operações estacionárias, evitando deslocamentos acidentais.

• Pórticos rolantes: precisam de travamento durante troca de ferramentas, manutenção e operações de precisão.

• Guindastes portuários: o grampo impede que o vento ou a maré provoquem movimentos inesperados.

• Plataformas móveis sobre trilhos: garantem posicionamento seguro para trabalhos de carga ou manutenção.

• Máquinas de pátio e portainers: são expostas a forças laterais e impactos, exigindo ancoragem robusta.

Veja um exemplo real de aplicação

Para ilustrar, veja um exemplo real de aplicação. Em um terminal portuário onde ventos de 30 m/s são frequentes, guindastes sem sistema fail-safe podem se deslocar alguns centímetros, o suficiente para comprometer cargas, estruturas e a segurança da equipe. Dessa maneira, a instalação de um rail clamp industrial reduz drasticamente o risco, mesmo durante falhas elétricas ou perda de pressão.

BENEFÍCIOS DO GRAMPO DE ANCORAGEM NA SEGURANÇA E MANUTENÇÃO

Além de travar equipamentos móveis, o grampo de ancoragem industrial contribui diretamente para a confiabilidade da planta e para a proteção de pessoas, ativos e processos.

Certamente, o grampo funciona como um bloqueio físico que elimina riscos de movimentação inesperada, protegendo operadores e evitando quedas de carga. Portanto, é um elemento indispensável para reforçar a segurança em equipamentos móveis, especialmente em ambientes de alto fluxo.

Com efeito, um equipamento bem ancorado sofre menos vibração e menos impactos estruturais. Como resultado, isso reduz a necessidade de manutenção corretiva, prolonga a vida útil de componentes mecânicos e facilita o planejamento de ações preditivas. Ademais, a utilização de sensores integrados permite enviar dados ao CMMS, suportando estratégias de manutenção baseada em confiabilidade (RCM).

Portanto, Ao evitar deslocamentos não planejados, o grampo reduz paradas de máquina e impacta indicadores como MTTR e MTBF. Consequentemente, ele também melhora a conformidade com auditorias internas e externas, impactando positivamente custos de seguro e requisitos regulatórios.

Integração com automação industrial

Com sensores indutivos, o grampo conversa diretamente com PLCs e sistemas SCADA permitindo, por exemplo:

• intertravamentos de segurança;
• pré-condições de movimento;
• alarmes e bloqueios automáticos;
• integração com frenagem de emergência.

Em suma, essa interoperabilidade torna o sistema mais confiável e simplifica diagnósticos.

COMO FUNCIONA O SISTEMA FAIL-SAFE NO GRAMPO DE ANCORAGEM

conceito fail-safe consiste em projetar o equipamento para permanecer em estado seguro mesmo quando ocorre uma falha crítica. Nesse sentido, no rail clamp, isso significa que a imobilização nunca depende de energia ativa.

Para tanto, o grampo utiliza:

• Molas dimensionadas para gerar força mínima de ancoragem mesmo sem energia.
• Atuador hidráulico capaz de liberar o mordente apenas sob comando positivo.
• Válvulas de retenção para evitar liberação por perda súbita de pressão.
• Sensorização redundante, garantindo integridade das leituras.

Lógica de controle e intertravamentos

Antes de liberar o movimento do equipamento, o PLC valida diversos parâmetros, como, por exemplo:

• Posição do grampo (aberto/fechado)
• Velocidade do ponte rolante
• Condições gerais de segurança

Se houver falha de sensor ou perda de sinal, o PLC impede a movimentação e aciona alarmes. Além disso, testes automáticos também podem ser programados para validar funcionamento periódico.

Dessa forma, o fail-safe aumenta a segurança porque, mesmo em caso de blackout, ruptura de mangueira ou falha de comando, o equipamento permanece travado. Ou seja, é uma camada adicional de proteção que não depende de fatores externos, apenas da integridade mecânica das molas.

CRITÉRIOS TÉCNICOS PARA ESCOLHER O GRAMPO DE ANCORAGEM IDEAL

Escolher o grampo correto exige análise técnica criteriosa. Para facilitar, reunimos os principais fatores que devem ser avaliados. É necessário considerar:

• Esforço de ancoragem requerido (50 a 400 kN): definido pela massa da máquina, cargas envolvidas e forças ambientais.

• Compatibilidade com o trilho: incluindo largura da cabeça, altura e perfil segundo normas vigentes.

• Tipo de aplicação e intensidade de uso: operações contínuas demandam dispositivos mais robustos.
• Pressão hidráulica disponível: a pressão hidráulica disponível na planta deve ser compatível com as exigências do grampo.

• Ambiente de operação: temperatura, corrosão, poeira e umidade influenciam a escolha dos materiais.

• Necessidade de sensores e redundância: fundamental quando há integração com PLC/SCADA.

• Manutenibilidade: acesso fácil, peças padrão e bom suporte técnico reduzem custos.

Checklist para escolha do grampo ideal

Quando utilizar listas, é essencial contextualizá-las, e aqui isso faz sentido.  Assim sendo, a seguir, apresentamos um checklist que é frequentemente utilizado pelas equipes de engenharia:

1. Definir o esforço mínimo de ancoragem em kN.

2. Medir o trilho (largura, perfil e altura).

3. Verificar pressão e vazão do sistema hidráulico.

4. Confirmar a temperatura ambiente e o grau de proteção.

5. Definir necessidade de sensores e redundância.

6. Avaliar suporte técnico e tabelas dimensionais do fornecedor.

Logo, esse checklist ajuda a evitar erros de especificação, garantindo que o grampo hidráulico para trilhos seja corretamente dimensionado para a aplicação.

BOAS PRÁTICAS NA INSTALAÇÃO E OPERAÇÃO DO GRAMPO DE ANCORAGEM

A instalação correta garante o desempenho e a segurança do rail clamp industrial. Para isso, a seguir, apresentamos as etapas recomendadas, todas contextualizadas para garantir fluidez e clareza:

1. Planejamento e segurança: a área deve ser isolada e os procedimentos de lock-out/tag-out aplicados.

2. Verificação dimensional: confirma-se alinhamento e compatibilidade com o trilho.

3. Fixação mecânica: são utilizados parafusos de alta resistência com torque especificado.

4. Conexões hidráulicas: devem ser montadas com vedação adequada e filtros recomendados.

5. Interligação elétrica: cabos dos sensores e placas de comando devem ser aterrados e protegidos.

6. Testes iniciais: realiza-se abertura e fechamento sem carga.

7. Testes com carga: o equipamento deve ser validado em condições reais de operação.

8. Registro e documentação: todas as informações devem ser incluídas no CMMS.

Com efeito, juntas, essas etapas garantem que o grampo funcione dentro dos parâmetros definidos pelo fabricante.

Nesse contexto, a operação exige validações antes de liberar o movimento. Ou seja, o operador deve sempre confirmar o estado do grampo no painel e seguir os intertravamentos do PLC. Igualmente, é recomendado realizar treinamentos periódicos para garantir que todos entendam os riscos envolvidos.

Além disso, um plano estruturado de manutenção reduz falhas e garante confiabilidade. Dessa forma, ele deve incluir: verificações diárias visuais, checagens mensais de torque, molas e lubrificação, inspeções semestrais/anuais completas, com medição do desgaste do mordente e teste de pressão e substituição periódica de componentes críticos, como vedações e sensores.

PLANO DE MANUTENÇÃO RECOMENDADO

Para garantir o desempenho ideal e a vida útil prolongada dos grampos hidráulicos, é essencial estabelecer um plano de manutenção padronizado, adequado ao nível de esforço operacional e às condições ambientais da linha de produção.

Por conseguinte, um cronograma bem estruturado reduz falhas inesperadas, previne paradas não planejadas e fornece dados importantes para decisões preditivas. Assim, a seguir, apresentamos um modelo de ficha de manutenção ampliado e detalhado, que pode ser facilmente integrado ao sistema de controle da fábrica.

Antes de tudo, vale reforçar: cada item foi pensado para facilitar o acompanhamento de indicadores como MTBF (Mean Time Between Failures), tempo de parada, custo de manutenção e disponibilidade operacional, fundamentais para métodos de gestão como TPM, PCM e manutenção preditiva.

Lista de Manutenção

• Vedação hidráulica: Recomenda-se realizar uma inspeção trimestral para avaliar possíveis sinais de desgaste, endurecimento ou microfissuras. Caso seja identificada qualquer indicação de vazamento, mesmo que mínimo, a substituição deve ser imediata para evitar perda de pressão no sistema e comprometimento da força de travamento.
• Força de travamento: a medição deve ocorrer a cada seis meses, utilizando o instrumento adequado de acordo com a especificação técnica do fabricante. Se houver queda perceptível em relação aos valores nominais, é necessário ajustar o sistema ou revisar componentes internos, evitando riscos de folgas ou falhas no bloqueio.
• Teste fail-safe: a simulação de perda de pressão deve ser realizada mensalmente para confirmar que o mecanismo fail-safe está operando corretamente. Durante o teste, o grampo deve travar automaticamente sem intervenção manual. Qualquer comportamento divergente exige diagnóstico imediato, pois o fail-safe é crucial para a segurança operacional.
• Sensores indutivos: a verificação de redundância e calibração é recomendada mensalmente. Isso inclui checar a resposta dos sensores, a correta leitura de proximidade e o alinhamento com os pontos de detecção. Em ambientes com alta presença de partículas metálicas, a revisão pode ser realizada com maior frequência.

Em suma, a adoção desse conjunto de verificações cria uma rotina padronizada que reduz incertezas e melhora a confiabilidade dos grampos hidráulicos. Assim sendo, ao registrar cada inspeção, a equipe ganha visibilidade sobre tendências de desgaste e falhas recorrentes, fortalecendo as ações de manutenção preditiva e contribuindo para aumentar o MTBF, reduzir o tempo de parada por falha e otimizar os custos ao longo do ciclo de vida do equipamento.

Assim, desta maneira, a manutenção deixa de ser apenas corretiva e passa a ser um instrumento estratégico para elevar a performance da produção.

ESTUDOS DE CASO

Para compreender de forma concreta o impacto dos grampos hidráulicos e dos rail clamps na operação industrial, é útil observar como diferentes setores têm aplicado essas soluções para resolver desafios reais de segurança, estabilização de equipamentos industriais e continuidade operacional.

A seguir, apresentamos dois casos que demonstram como a adoção desses sistemas pode gerar ganhos significativos em confiabilidade e disponibilidade de equipamentos críticos.

Caso 1: terminal portuário

Em operações portuárias, a movimentação constante de cargas e a exposição a fatores climáticos severos tornam a estabilidade dos equipamentos sobre trilhos um ponto de atenção permanente. Um terminal enfrentava deslocamentos ocasionais de uma portainer durante rajadas de vento, especialmente em períodos de clima instável. Esses deslocamentos, além de representar risco operacional, geravam paradas preventivas com impacto direto na produtividade do cais.

A solução implementada foi a instalação de rail clamps industriais de 300 kN, dimensionados para suportar esforços transversais elevados, aliados a um sistema de sinalização redundante por sensores indutivos que confirmava o status de travamento. O projeto incluiu ajustes no alinhamento estrutural, reforço no sistema de alimentação hidráulica e integração com o painel de controle da portainer.

O resultado foi expressivo: em 12 meses, houve eliminação completa dos deslocamentos involuntários, além de uma redução significativa das paradas climáticas, permitindo que a operação seguisse mesmo com ventos acima dos limites anteriormente estabelecidos. O terminal ganhou confiabilidade operacional e previsibilidade de agendamento, reduzindo custos de ociosidade e aumentando a eficiência logística.

Caso 2: Siderurgia

No setor siderúrgico, pontes rolantes são equipamentos essenciais, operando praticamente em regime contínuo. Em um grande complexo industrial, a equipe de manutenção enfrentava paradas não planejadas causadas por falhas recorrentes no freio primário das pontes. O desgaste acelerado desses componentes elevava os custos de reposição e comprometia a segurança da operação.

Para mitigar o problema, a equipe instalou grampos hidráulicos para trilhos, que atuam como freio de estacionamento suplementar. Os técnicos configuraram o sistema para atuar automaticamente durante paradas prolongadas ou em momentos de troca de carga, reduzindo a carga mecânica sobre os freios dinâmicos e proporcionando um nível adicional de proteção contra movimentações acidentais.

Após a implementação, a equipe observou um declínio consistente no desgaste dos freios primários, prolongando a vida útil dos componentes e permitindo um planejamento de manutenção muito mais previsível. Além disso, a solução reduziu as paradas não programadas, aumentando a disponibilidade das pontes rolantes e contribuindo para a estabilidade do fluxo produtivo.

Esses dois casos evidenciam que a aplicação de rail clamps e grampos hidráulicos vai além de garantir travamento: trata-se de uma estratégia de segurança operacional, confiabilidade e redução de custos. Quando corretamente dimensionados e integrados ao sistema existente, esses equipamentos tornam-se aliados diretos da produtividade, atuando como barreiras contra falhas, intempéries e desgaste prematuro.

A IMPORTÂNCIA DO GRAMPO DE ANCORAGEM PARA A SEGURANÇA INDUSTRIAL

O grampo de ancoragem é um componente essencial para a segurança e estabilidade de equipamentos industriais sobre trilhos. Sua arquitetura fail-safe para trilhos garante travamento seguro mesmo em caso de falhas elétricas ou hidráulicas, protegendo pessoas, cargas e estruturas.

A escolha do modelo ideal exige análise criteriosa do esforço de ancoragem, compatibilidade com o trilho, pressão hidráulica disponível, ambiente de operação e requisitos de automação.

Quando bem instalado, integrado e mantido, o rail clamp oferece alto desempenho, vida útil prolongada e confiabilidade operacional.

CHECKLIST RÁPIDO PARA O CLIENTE

Para fechar, apresentamos um resumo final dos itens essenciais que você deve avaliar antes da compra

• medir o perfil do trilho;
• definir o esforço de ancoragem ideal;
• confirmar pressão hidráulica disponível;
• selecionar modelo com sensores (e redundância, se necessário);
• planejar a instalação com LOTO;
• programar testes fail-safe;
• prever estoque mínimo de peças críticas.
