Estudo de caso: o sucesso do acoplamento elástico para torque alto na linha de moagem

A princípio, escolher o acoplamento elástico para torque alto ideal é o primeiro passo para garantir a continuidade operacional em indústrias de grande porte. Sobretudo, a transmissão de potência nessas plantas exige componentes mecânicos de extrema confiabilidade para suportar picos severos de carga sem falhas estruturais.

Frequentemente, em setores críticos como o sucroenergético, a mineração e a siderurgia, as paradas não programadas geram prejuízos financeiros severos a cada hora de inatividade. Nesse sentido, para solucionar esse gargalo crônico, a engenharia foca no monitoramento e na escolha estratégica dos ativos de transmissão do chão de fábrica.

Por exemplo, este estudo de caso demonstra como a aplicação da linha Zeta transformou a realidade operacional de uma grande usina brasileira. Como resultado, a implementação dessa tecnologia robusta eliminou quebras inesperadas de eixos e trouxe segurança para uma das etapas mais brutais do processo produtivo.

O desafio do choque mecânico e a busca por um acoplamento elástico para torque alto

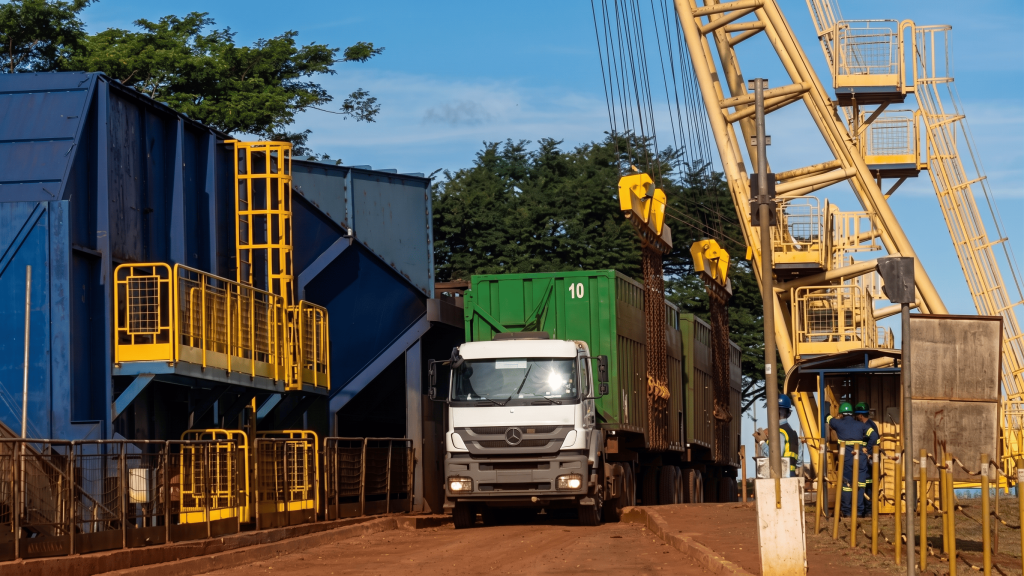

Atualmente, no dia a dia de uma grande usina sucroalcooleira, o recebimento de matéria-prima é um dos momentos de maior estresse para o maquinário. Dessa forma, a operação envolve o descarregamento contínuo de caminhões bitrem carregados em um transportador mecânico para cana picada, conhecido popularmente como esteirão.

Por vezes, o sistema de recepção de uma usina parceira sofria um impacto direto e instantâneo de 60 a 70 toneladas de cana picada jogadas de uma única vez sobre as mesas alimentadoras.

Afinal, em instalações que utilizam transmissões antigas ou mal calibradas, esse tipo de sobrecarga provoca o cisalhamento precoce de parafusos e o desgaste acelerado de componentes internos por falta de amortecimento flexível. Frequentemente, a falta de uma proteção adequada costuma culminar em paradas mecânicas repentinas no início da linha de produção, interrompendo toda a moagem.

Portanto, para proteger esse sistema crítico de 185 kW, a equipe técnica precisava de um componente robusto. Além disso, a engenharia buscava uma solução com alta capacidade de absorção de choques sem demandar alterações complexas na base estrutural do maquinário existente.

Assim, diante dessa severa necessidade, a escolha de um moderno acoplamento elástico para torque alto tornou-se a prioridade para mitigar as quebras operacionais recorrentes na planta.

A engenharia da linha Zeta como solução de acoplamento elástico para torque alto

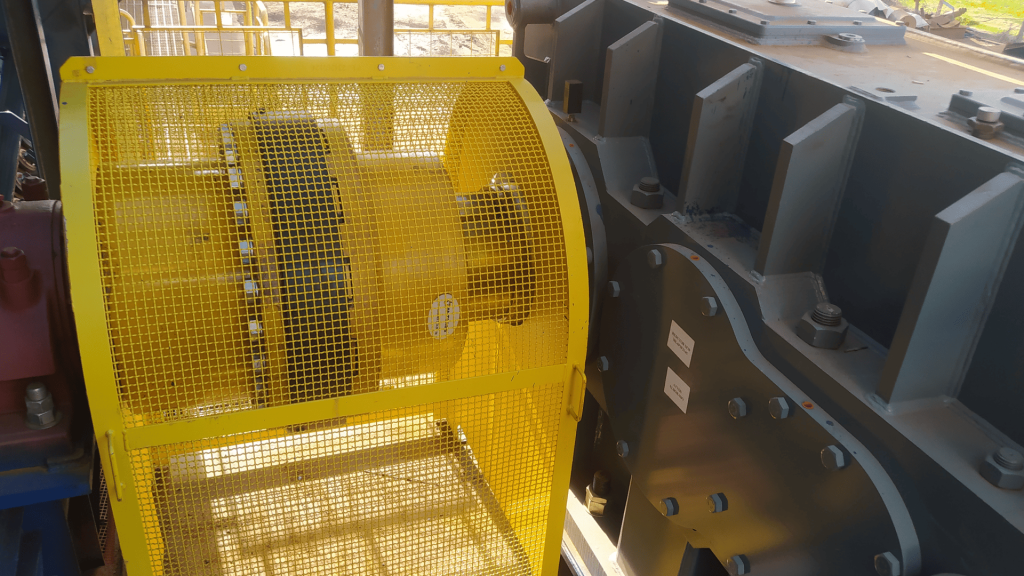

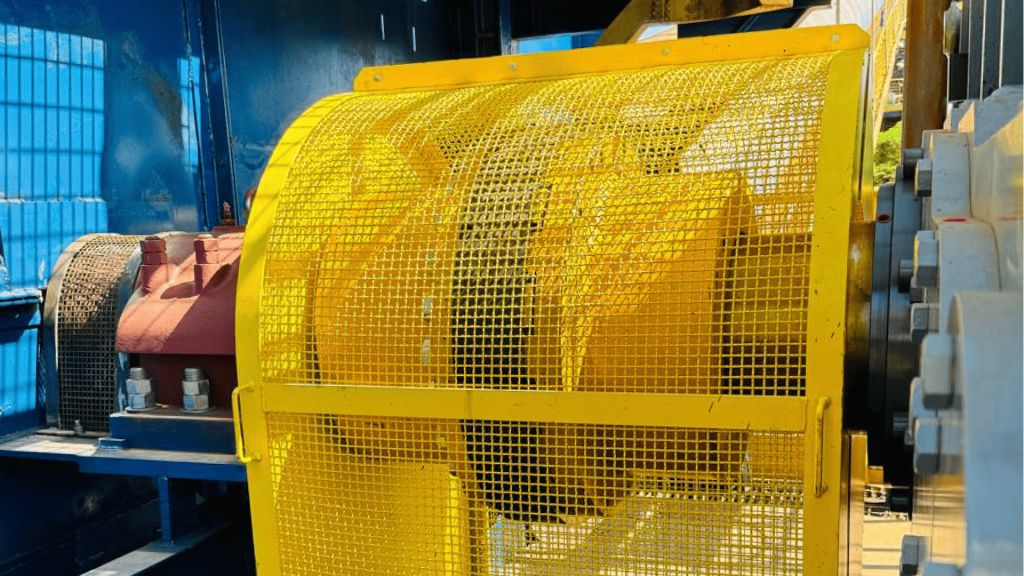

Primeiramente, para blindar essa operação crítica, a equipe técnica instalou o acoplamento Antares Zeta, modelo ZRD 780. Em seguida, o equipamento foi posicionado estrategicamente entre o motor elétrico de 185 kW e o redutor de velocidade do transportador.

Sobretudo, toda a linha Zeta foi desenvolvida com foco em aplicações industriais pesadas e extra pesadas. Além disso, o projeto utiliza avançados cálculos de elementos finitos para suportar demandas críticas de torque, variando de 235.000 Nm até 2.100.000 Nm nos maiores modelos da categoria.

Constantemente, o desenvolvimento dessa tecnologia inovadora envolveu extensos estudos de durabilidade e rigorosos testes de fadiga em laboratório. Do mesmo modo, a união parafusada desse acoplamento foi projetada para transmitir o torque por atrito entre as faces metálicas. Dessa forma, essa inovação mecânica praticamente elimina as chances de ruptura ou cisalhamento inesperado dos parafusos do conjunto sob grandes variações de inércia. Assim, a engenharia estrutural garante uma aplicação altamente segura em transmissions pesadas que sofrem com partidas severas.

Por outro lado, outro fator decisivo para a escolha do modelo Zeta ZRD 780 foi o seu diferencial de intercambiabilidade direta. Nesse sentido, o design modular permite trocar sistemas antigos de garras cilíndricas de forma perfeitamente intercambiável. Como resultado, isso elimina a necessidade de afastar os equipamentos pesados ou modificar as bases metálicas originais na instalação. Desse modo, o usuário consegue implantar um acoplamento elástico para torque alto de qualidade superior sem enfrentar obras complexas ou demoradas no chão de fábrica.

Resultados práticos: O desempenho do Zeta sob estresse

Logo após o início da safra, engenheiros de campo realizaram uma auditoria técnica presencial para medir o comportamento real do acoplamento.

Posteriormente, o monitoramento na sala de controle indicou que o sistema operou com total estabilidade, mesmo sob o impacto brutal das 70 toneladas de carga. Além disso, a medição em tempo real apontou que o pico de corrente de operação do motor elétrico alcançou 200 A. Ou seja, sabendo que a corrente nominal do motor é de 302 A, o sistema registrou uma utilização de 66% da capacidade instalada.

Em seguida, a partir desses dados elétricos, a engenharia calculou o torque nominal na saída do redutor, cujo valor de projeto atingiu 464.934 Nm. Desse modo, esse cenário estabeleceu um fator de serviço real de 2,46 sobre o acoplamento.

Contudo, com o impacto severo do descarregamento, o torque máximo medido na operação foi de 306.856 Nm. Definitivamente, isso comprovou que o acoplamento Zeta trabalhou utilizando apenas 41% de sua capacidade nominal de torque, que é de 755.000 Nm. Enfim, o componente absorveu o tranco operando com imensa folga e trabalhando muito longe do seu limite de fadiga.

Por exemplo, a análise técnica dos parâmetros operacionais medidos em campo pode ser visualizada detalhadamente na tabela abaixo:

Parâmetros Operacionais do Zeta (Modelo ZRD 780)

A análise gráfica da curva de compressão confirmou que o poliuretano (PU) trabalhou muito abaixo do seu limite elástico.

O composto do elemento flexível possui 16 mm de espessura e apresentou uma deformação física irrisória de somente 1,1 mm. Isso representa uma tensão de compressão mínima de 6,0 MPa, equivalente a cerca de 7% de deslocamento.

Diante disso, o sistema rodou de forma tão suave que os técnicos relataram a sensação de que a mesa movimentava uma carga leve, sem apresentar ruídos ou solavancos estruturais.

Por que a linha Zeta é o melhor acoplamento elástico para torque altíssimo na manutenção?

A excelente performance verificada em campo demonstrou que o uso do acoplamento elástico para torque alto correto mitiga os custos invisíveis de uma planta industrial. A tecnologia exclusiva da linha Zeta transforma radicalmente as rotinas técnicas por meio de vantagens operacionais claras.

Elastômeros planos em PU de alta performance

A primeira dessas vantagens reside no uso estrutural de elastômeros planos em PU de altíssima performance, substituindo o antigo padrão de garras cilíndricas. Esse formato plano assegura uma superfície de contato significativamente maior com as garras metálicas dos cubos de ferro nodular.

Como resultado prático, a pesada carga de torque e os choques mecânicos brutais são distribuídos de maneira muito mais uniforme. Essa distribuição reduz drasticamente a fadiga compressiva sobre o material flexível, estendendo expressivamente a vida útil da peça de desgaste.

Ademais, quando o maquinário industrial opera em um único sentido de rotação, somente metade dos elastômeros sofre desgaste periódico. Essa característica barateia e acelera de forma considerável as intervenções preventivas, gerando grande economia com peças de reposição.

Inspeção 100% visual e sem desmontagem

A segunda grande vantagem da linha Zeta é a possibilidade de realizar uma inspeção 100% visual sem desmontagem. Graças ao design inteligente do conjunto e de sua robusta tampa metálica em aço, o manutentor avalia o estado dos elementos flexíveis sem remover proteções.

O mecânico não precisa afastar as pesadas bases de motores e redutores ou desmontar tampas para checar o desgaste. Essa conferência rápida otimiza o cronograma técnico diário e evita paradas prolongadas causadas por diagnósticos complexos.

Operação totalmente a seco e sustentável

A terceira facilidade técnica de destaque diz respeito à sua operação totalmente a seco e sustentável. O modelo Zeta dispensa completamente o uso de graxa ou óleos lubrificantes na transmissão.

Essa característica elimina os custos recorrentes com insumos químicos e afasta os riscos de contaminação do solo no chão de fábrica. Vale ressaltar que a operação livre de óleos poluentes cumpre rigorosos critérios de compliance ecológico, tornando-se o padrão operacional obrigatório exigido por gigantes da mineração mundial, como a Vale.

Flexibilidade técnica com cubo desengatável

Por fim, a versatilidade do equipamento é potencializada pela opção de fornecimento com cubo desengatável. Esse valioso recurso técnico permite isolar mecanicamente o sistema para realizar testes de giro do motor em vazio de forma simples.

A equipe técnica consegue executar os ajustes funcionais sem a necessidade de desmontar a linha de acionamento ou movimentar as bases das máquinas. Essa agilidade reflete de maneira direta na mitigação do tempo de máquina parada e no aumento da eficiência operacional.

Conclusão: O impacto estratégico do acoplamento elástico para torque alto na indústria pesada

Em resumo, os dados coletados consolidam a linha Zeta como um investimento estratégico importante para a proteção de ativos industriais de grande porte. Sua construção leve e compacta otimiza expressivamente o momento de inércia do sistema (J), reduzindo o consumo de energia elétrica na partida de motores colossais. Ao absorver choques severos operando com ampla folga de torque, esse moderno acoplamento elástico para torque alto atua como uma verdadeira apólice de seguro contra quebras prematuras de eixos e redutores.

Se a sua operação atua com transportadores de correia de longa distância, moinhos, laminadores, picadores ou moendas que sofrem diariamente com impactos mecânicos severos, a tecnologia Zeta é a escolha ideal para blindar sua produtividade.

Quer eliminar o risco de paradas inesperadas e elevar a eficiência técnica da sua planta industrial? Fale com os especialistas da Antares e descubra como revolucionar a confiabilidade dos seus acoplamentos.
