Fixação em trilhos: como garantir estabilidade e segurança

Em sistemas industriais, a fixação em trilhos é um dos pilares para garantir estabilidade estrutural, precisão operacional e segurança. Embora muitas vezes tratada como um detalhe de instalação, ela influencia diretamente o desempenho de sistemas de movimentação industrial, o alinhamento de equipamentos e a durabilidade dos componentes mecânicos envolvidos.

Aplicações como trilhos para pontes rolantes, bases de máquinas pesadas, linhas automatizadas e sistemas de transporte interno operam sob cargas elevadas, vibração constante e esforços dinâmicos. Quando a fixação dos trilhos é mal especificada ou executada, os efeitos aparecem rapidamente: desgaste de trilhos, aumento de vibração, desalinhamento e falhas operacionais que impactam custos, segurança e disponibilidade da planta.

Para os responsáveis por garantir confiabilidade operacional e apoiar decisões de compra, compreender os critérios técnicos corretos para a fixação de trilhos industriais é essencial. Este conteúdo aprofunda os principais conceitos, sistemas, erros comuns e boas práticas para assegurar estabilidade e segurança ao longo da vida útil do sistema.

O QUE É FIXAÇÃO EM TRILHOS E POR QUE ELA É CRÍTICA EM AMBIENTES INDUSTRIAIS

A fixação em trilhos refere-se ao conjunto de componentes de fixação de trilhos e métodos utilizados para ancorar trilhos metálicos a uma base estrutural, garantindo que permaneçam estáveis, alinhados e capazes de absorver esforços durante a operação.

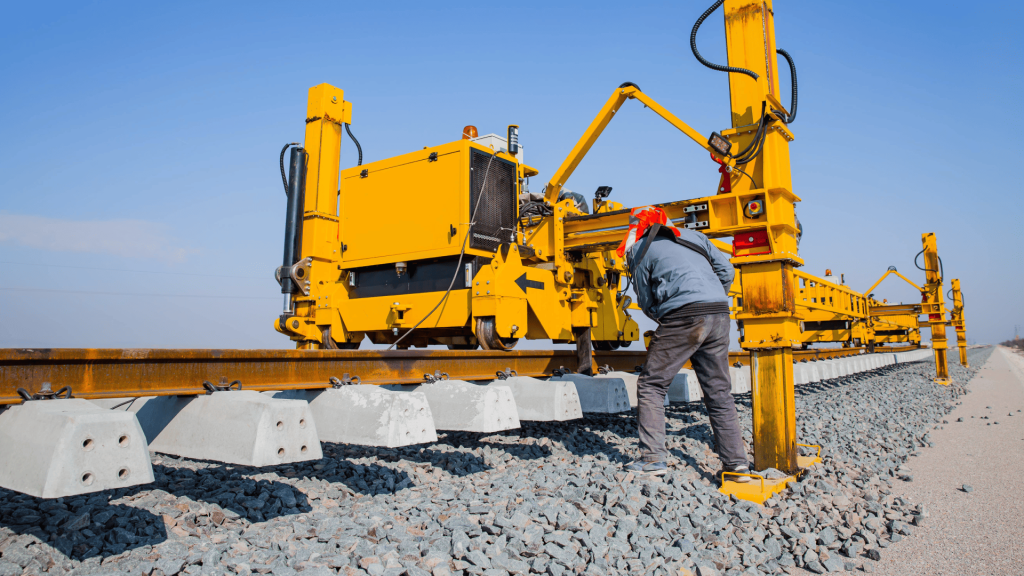

É importante diferenciar a fixação de trilhos ferroviários da fixação em trilhos industriais. Enquanto o ambiente ferroviário trabalha com grandes extensões, cargas distribuídas e padrões normatizados, o ambiente industrial é marcado por:

• cargas concentradas e variáveis;
• movimentos repetitivos e acelerações constantes;
• espaços reduzidos e estruturas existentes;
• integração direta com máquinas e equipamentos críticos.

Em aplicações industriais, como trilhos de equipamentos pesados, pontes rolantes e linhas de produção, qualquer instabilidade pode causar deslocamentos mínimos, mas suficientes para gerar vibração excessiva, perda de precisão e danos progressivos ao sistema.

Por isso, a fixação de trilhos industriais não deve ser vista apenas como um elemento de montagem, mas como parte integrante da engenharia estrutural e da estratégia de manutenção da planta.

PRINCIPAIS TIPOS DE SISTEMAS DE FIXAÇÃO DE TRILHOS INDUSTRIAIS

Os sistemas de fixação de trilhos variam conforme o tipo de aplicação, carga, ambiente e exigências operacionais. Não existe uma solução única: a escolha correta depende de uma análise técnica cuidadosa.

Fixação direta vs. fixação indireta

Na fixação direta, o trilho é ancorado diretamente à base (geralmente concreto ou aço) por meio de parafusos de ancoragem. Esse modelo é mais simples, com menor número de componentes, sendo indicado para aplicações com:

• cargas estáticas predominantes;
• baixa vibração;
• menor exigência de absorção de impacto.

Já a fixação indireta utiliza elementos intermediários, como placas de apoio e calços elásticos. Esse tipo de sistema é amplamente utilizado em sistemas de movimentação industrial, pois oferece:

• melhor distribuição de carga;
• maior controle de vibração em trilhos;
• proteção contra impactos e fadiga estrutural.

Em ambientes com cargas dinâmicas elevadas, a fixação indireta tende a apresentar maior vida útil e estabilidade operacional.

Grampos, parafusos, placas de apoio e calços elásticos

Os principais componentes de fixação de trilhos incluem:

1. Grampos de fixação: mantêm o trilho firmemente posicionado, permitindo pequenas movimentações controladas para absorção de esforços.
2. Parafusos de ancoragem: responsáveis pela ligação estrutural com a base, devendo ser dimensionados conforme carga e fadiga.
3. Placas de apoio: distribuem a carga ao longo da base, reduzindo tensões localizadas e evitando fissuras no concreto.
4. Calços elásticos: fundamentais para o controle de vibração, absorção de impacto e compensação de pequenas irregularidades da base.

A escolha e o dimensionamento corretos desses componentes impactam diretamente a estabilidade de trilhos e o desempenho do sistema como um todo.

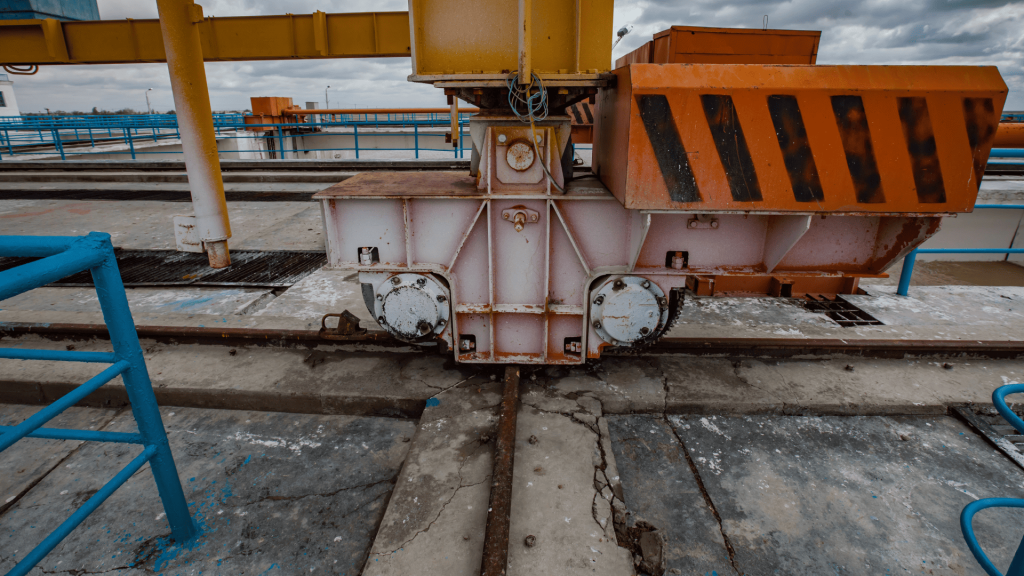

Fixação para trilhos de ponte rolante

Os trilhos para pontes rolantes exigem atenção especial, pois estão sujeitos a:

• cargas elevadas e concentradas
• movimentos contínuos de aceleração e frenagem
• impactos durante a movimentação de cargas

Nesse cenário, a fixação precisa garantir alinhamento de trilhos rigoroso, resistência à fadiga e capacidade de absorver esforços dinâmicos sem comprometer a estrutura. Falhas nesse ponto costumam gerar desgaste acelerado, aumento de vibração e riscos à segurança.

CRITÉRIOS TÉCNICOS PARA UMA FIXAÇÃO EFICIENTE E DURÁVEL

Uma fixação eficiente começa na engenharia do sistema e se consolida na instalação e manutenção adequadas.

Alinhamento e nivelamento dos trilhos

O alinhamento de trilhos é um dos fatores mais críticos para o desempenho de equipamentos industriais. Uma fixação mal executada pode provocar:

• desgaste irregular das rodas e trilhos;
• sobrecarga em rolamentos e estruturas móveis;
• aumento do consumo energético.

Mesmo pequenos desvios podem gerar impactos significativos ao longo do tempo, especialmente em sistemas de operação contínua.

Controle de vibração e absorção de impacto

A vibração em trilhos é uma das principais causas de falhas prematuras em ambientes industriais. Sistemas de fixação que incorporam elementos elásticos ajudam a:

• reduzir a propagação de vibrações para a estrutura;
• minimizar ruídos e impactos;
• proteger trilhos e componentes adjacentes.

Quando mal controlada, a vibração acelera o desgaste de trilhos e compromete a estabilidade do sistema.

Influência da carga dinâmica no sistema de fixação

Diferente das cargas estáticas, as cargas dinâmicas variam ao longo do tempo, gerando esforços cíclicos que exigem sistemas de fixação robustos e bem dimensionados. Logo, o subdimensionamento leva a folgas progressivas, fadiga dos componentes e perda de alinhamento.

Seleção de materiais e resistência à corrosão

Visto que ambientes industriais frequentemente expõem os trilhos a umidade, produtos químicos, poeira e variações térmicas, a escolha de materiais com alta resistência mecânica e proteção contra corrosão é fundamental para garantir durabilidade e reduzir custos de manutenção.

ERROS COMUNS NA FIXAÇÃO DE TRILHOS E SUAS CONSEQUÊNCIAS OPERACIONAIS

Mesmo quando os trilhos e os sistemas de movimentação são corretamente especificados, ainda assim falhas na fixação de trilhos industriais são frequentes no ambiente fabril. Em muitos casos, esses problemas não surgem de forma imediata, mas evoluem de maneira progressiva, tornando-se críticos ao longo do tempo.

Aliás, conhecer os erros mais comuns ajuda o responsável pela manutenção a agir preventivamente e evitar impactos operacionais significativos.

1. Falta de manutenção de trilhos industriais e inspeções periódicas

A princípio, a ausência de uma rotina estruturada de manutenção de trilhos industriais é um dos principais fatores de falha. Componentes de fixação estão sujeitos a vibração, fadiga mecânica e variações térmicas, o que pode levar à perda de torque, surgimento de folgas e degradação dos materiais.

Por outro lado, sem inspeções periódicas, esses sinais passam despercebidos até que o sistema apresente sintomas mais graves, como aumento de ruído, vibração excessiva ou deslocamento dos trilhos. Na prática, isso resulta em desgaste acelerado de trilhos e rodas, além de maior risco de falhas inesperadas durante a operação.

2. Instalação fora de alinhamento

Ademais, a instalação fora de alinhamento compromete diretamente a estabilidade do sistema. Mesmo pequenos desvios no alinhamento de trilhos geram esforços adicionais nos componentes móveis, como rodas, rolamentos e estruturas metálicas.

Com o tempo, esses esforços causam:

• desgaste irregular dos trilhos;

• sobrecarga em motores e redutores;

• redução da precisão operacional.

Igualmente, em aplicações como trilhos para pontes rolantes, o desalinhamento aumenta o risco de travamentos, impactos e perda de controle durante a movimentação de cargas.

3. Subdimensionamento dos componentes de fixação

Outrossim, o subdimensionamento dos componentes de fixação de trilhos ocorre quando parafusos, grampos, placas de apoio ou calços elásticos não são especificados para suportar as cargas reais do sistema, especialmente as cargas dinâmicas.

Esse erro é comum quando o projeto considera apenas a carga estática, ignorando acelerações, frenagens e impactos. Como resultado, o sistema passa a trabalhar no limite, acelerando a fadiga dos componentes, gerando folgas progressivas e comprometendo a estabilidade de trilhos.

4. Uso de materiais inadequados ao ambiente

Inclusive, a escolha inadequada de materiais é outro erro recorrente, principalmente em ambientes agressivos. Trilhos e sistemas de fixação expostos a umidade, agentes químicos, poeira abrasiva ou variações térmicas exigem materiais com alta resistência mecânica e proteção contra corrosão.

Quando isso não é considerado, ocorre corrosão prematura, perda de resistência estrutural e falhas nos pontos de fixação. Dessa maneira, o resultado é um sistema menos confiável, com maior necessidade de intervenções corretivas e aumento dos custos de manutenção.

5. Falhas na ancoragem da base estrutural

Mesmo que os componentes de fixação estejam corretamente especificados, falhas na ancoragem da base estrutural comprometem todo o sistema. Bases de concreto mal dimensionadas, fissuradas ou com ancoragens mal executadas não conseguem absorver adequadamente os esforços transmitidos pelos trilhos.

Essas falhas levam a deslocamentos progressivos, perda de alinhamento e aumento da vibração em trilhos, afetando não apenas os trilhos, mas também os sistemas de movimentação industrial conectados a eles.

Consequências operacionais dos erros de fixação

Logo, quando esses erros se acumulam, as consequências tornam-se inevitáveis:

• vibração excessiva e ruído anormal;

• desalinhamento progressivo do sistema;

• desgaste acelerado de trilhos e componentes associados;

• redução da vida útil de equipamentos;

• paradas não planejadas e aumento do risco de acidentes.

Assim sendo, em ambientes industriais, esses impactos afetam diretamente a produtividade, a segurança operacional e os custos totais de manutenção. Por isso, a prevenção de erros na fixação de trilhos industriais deve ser tratada como parte estratégica da gestão da manutenção e da confiabilidade da planta.

BOAS PRÁTICAS DE MANUTENÇÃO E INSPEÇÃO DA FIXAÇÃO EM TRILHOS

Analogamente, uma estratégia eficiente de manutenção de trilhos industriais é fundamental para preservar a estabilidade de trilhos, garantir a segurança operacional e evitar falhas que comprometem os sistemas de movimentação industrial. Diferente de intervenções corretivas, as boas práticas de manutenção atuam de forma preventiva e preditiva, reduzindo custos e aumentando a confiabilidade do sistema.

A seguir, estão as principais práticas que devem fazer parte da rotina de inspeção e manutenção da fixação de trilhos industriais.

Inspeção visual e verificação de torque

De antemão, a inspeção visual é o primeiro nível de controle da fixação em trilhos e deve ser realizada de forma periódica, especialmente em aplicações sujeitas a vibração constante. Durante essa inspeção, é importante observar:

• presença de trincas nos trilhos ou na base
• sinais de corrosão nos componentes de fixação
• deformações em grampos, placas de apoio ou parafusos

Além da inspeção visual, a verificação de torque dos parafusos de ancoragem é essencial. Com efeito, a vibração em trilhos pode causar perda gradual de aperto, comprometendo a fixação. O reaperto deve seguir rigorosamente os valores especificados em projeto, evitando tanto o sub aperto quanto o aperto excessivo.

Verificação de folgas e recalibração do sistema

Além disso, a presença de folgas é um indicativo claro de que a fixação de trilhos industriais não está mais cumprindo sua função adequadamente. Folgas permitem micro deslocamentos que afetam diretamente o alinhamento de trilhos, aumentando o desgaste e a vibração do sistema.

Durante a manutenção, devem ser verificados:

• espaçamentos entre trilho e componentes de fixação;
• deslocamentos longitudinais ou transversais;
• alterações no nivelamento do trilho.

Caso sejam identificadas, as folgas devem ser corrigidas imediatamente por meio de reaperto ou substituição de componentes desgastados, sempre conforme as especificações técnicas do fabricante.

Lubrificação adequada e proteção contra corrosão

Paralelamente, a lubrificação dos pontos indicados pelo fabricante reduz o atrito entre componentes móveis e minimiza o desgaste mecânico. Em ambientes industriais, onde há poeira ou umidade, a lubrificação correta também atua como uma camada adicional de proteção.

Além disso, a proteção contra corrosão é um fator crítico para a durabilidade. O uso de revestimentos anticorrosivos evita a degradação prematura, mantendo a resistência mecânica e a confiabilidade do sistema de fixação ao longo do tempo.

Documentação técnica e histórico de manutenções

Por fim, manter uma documentação técnica detalhada é uma prática muitas vezes negligenciada, mas essencial para a gestão eficiente da manutenção. O histórico deve incluir:

• datas e resultados das inspeções;
• valores de torque aplicados;
• substituições de componentes;
• ocorrência de falhas ou ajustes realizados.

Essas informações permitem identificar padrões de desgaste e antecipar falhas. Nesse sentido, o histórico de manutenções conecta a fixação em trilhos às estratégias de manutenção preventiva e preditiva.

Nesse contexto, vale aprofundar o tema no conteúdo sobre tipos de manutenção industrial, relacionando a integridade dos trilhos, dos acoplamentos industriais e da estrutura como um todo à estabilidade operacional da planta.

A FIXAÇÃO EM TRILHOS NO CONTEXTO DA INDÚSTRIA 4.0

Atualmente, no cenário da Indústria 4.0, a fixação em trilhos industriais deixa de ser tratada apenas como um elemento passivo e passa a integrar um ecossistema de monitoramento inteligente e tomada de decisão baseada em dados.

A digitalização dos ativos industriais permite acompanhar o comportamento estrutural dos trilhos, antecipando falhas antes que elas impactem a operação.

Monitoramento contínuo da integridade estrutural

Com o auxílio de sensores de vibração, deslocamento e aceleração, é possível identificar variações anormais que indicam problemas como perda de alinhamento ou degradação dos componentes de fixação.

Esses sensores são especialmente relevantes em sistemas de movimentação industrial, onde as cargas dinâmicas aceleram a fadiga estrutural. Pequenas alterações no padrão de vibração podem ser detectadas precocemente por meio do monitoramento contínuo.

Análise de dados e manutenção preditiva aplicada aos trilhos

Desse modo, os dados coletados pelos sensores são analisados por plataformas analíticas que utilizam históricos de operação e tendências de desgaste. Esse processo permite migrar de uma abordagem reativa para uma manutenção preditiva, em que as intervenções são programadas com base na condição real do sistema.

Portanto, essa abordagem possibilita identificar perda gradual de torque, antecipar problemas de alinhamento e reduzir o desgaste prematuro de trilhos e componentes associados.

Integração com sistemas de gestão da manutenção

Acima de tudo, a verdadeira força da Indústria 4.0 está na integração dos dados. Informações sobre vibração e integridade da fixação podem ser incorporadas aos sistemas de gestão da manutenção (CMMS ou EAM), criando ordens de serviço automáticas.

Essa integração aumenta a estabilidade de trilhos e melhora a confiabilidade dos ativos. Além do mais, ela conecta a fixação em trilhos a outros componentes críticos, permitindo uma visão sistêmica da operação.

Benefícios diretos para segurança e eficiência operacional

Ao aplicar os conceitos da Indústria 4.0 à fixação em trilhos, as indústrias obtêm ganhos concretos, como:

• redução de paradas não planejadas;
• aumento da vida útil dos trilhos e sistemas de fixação;
• melhoria da segurança operacional;
• decisões técnicas mais embasadas para manutenção e compras.

Com certeza, esses benefícios reforçam a importância de tratar a fixação em trilhos como parte estratégica da engenharia de confiabilidade.

Para aprofundar esses conceitos e entender como a digitalização transforma a gestão industrial, vale acessar o conteúdo pilar sobre Indústria 4.0.

SISTEMA DE FIXAÇÃO EM TRILHOS: UM ELEMENTO ESTRATÉGICO PARA SEGURANÇA E DESEMPENHO

Em conclusão, a fixação em trilhos é um elemento estratégico para garantir confiabilidade em ambientes industriais. Uma especificação inadequada impacta diretamente o alinhamento e compromete a operação.

Ao adotar critérios técnicos corretos e aplicar boas práticas de manutenção, é possível reduzir riscos e prolongar a vida útil dos componentes.

Portanto, revisar periodicamente os pontos de fixação e contar com fornecedores especializados é um passo essencial para decisões mais seguras e eficientes.
