Acoplamento flexível de pneu: aplicações e dimensionamento

Em ambientes industriais que operam sob condições severas (como vibrações, desalinhamentos e choques mecânicos), portanto, a confiabilidade dos sistemas de transmissão é um fator determinante para a disponibilidade da planta. Assim, o acoplamento flexível de pneu surge como uma das soluções mais eficientes nesses contextos, oferecendo resistência, flexibilidade e facilidade de manutenção.

O modelo AT da Antares se consolidou como referência nacional nesse segmento; consequentemente, é amplamente aplicado em bombas centrífugas, ventiladores, redutores e transportadores industriais. Por sua vez, seu desempenho é reconhecido por profissionais de manutenção e engenharia que buscam um acoplamento elástico industrial de alta confiabilidade e rápida reposição.

Este conteúdo será o seu guia técnico completo para seleção, dimensionamento de acoplamentos, instalação e aplicação prática do acoplamento de pneu, com base em critérios de engenharia. A proposta é fornecer subsídios para decisões assertivas, reduzindo o MTTR e aumentando a disponibilidade dos equipamentos.

O QUE É UM ACOPLAMENTO FLEXÍVEL DE PNEU E POR QUE ELE SE DESTACA NAS APLICAÇÕES INDUSTRIAIS

Em síntese, o acoplamento flexível de pneu é um tipo de acoplamento elástico industrial que utiliza um elemento de borracha (pneu) como componente de transmissão e absorção de choques. Sua função principal é transmitir torque entre dois eixos e, desse modo, compensar desalinhamentos radiais, angulares e axiais, além de amortecer vibrações e impactos gerados por variações de carga.

Entre as principais vantagens técnicas destacam-se:

• Alto amortecimento de choques e vibrações, garantindo menor desgaste dos rolamentos e aumento da vida útil dos equipamentos.
• Grande tolerância a desalinhamentos, evitando esforços indevidos no eixo.
• Facilidade de manutenção, já que o elemento de borracha pode ser substituído sem desmontar o conjunto.
• Ausência de lubrificação, reduzindo o custo de operação e eliminando riscos de contaminação.

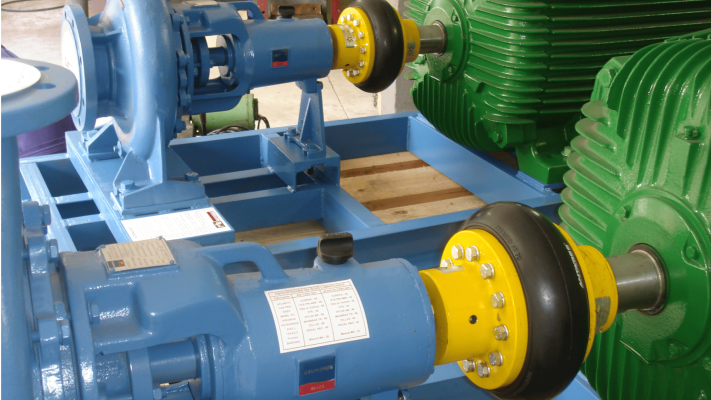

Essas características, portanto, tornam o acoplamento de pneu ideal para aplicações como bombas centrífugas, ventiladores industriais, transportadores e redutores de velocidade, onde há a necessidade de flexibilidade, absorção de vibrações e manutenção simplificada..

Saiba mais no artigo dedicado ao tema: Acoplamento de pneu — funcionamento e aplicações.

POR QUE O ACOPLAMENTO AT DA ANTARES É REFERÊNCIA NO MERCADO NACIONAL

Assim, o acoplamento AT Antares é reconhecido no mercado como uma solução robusta, confiável e de fácil manutenção. Desenvolvido com foco em desempenho e durabilidade, o modelo, por isso, é utilizado em diversas plantas industriais brasileiras, atendendo desde processos contínuos até aplicações com alto nível de exigência mecânica.

Entre seus principais diferenciais construtivos, destacam-se:

• Corpo robusto em ferro fundido ou aço, com elevada resistência mecânica.
• Sistema de troca rápida do pneu, que dispensa o deslocamento dos eixos.
• Compatibilidade com uma ampla variedade de máquinas e transmissões, permitindo intercambiabilidade com modelos existentes.
• Versões especiais sob consulta, adaptáveis a diferentes ambientes operacionais e condições de carga.

De fato, a confiabilidade técnica do modelo AT é reforçada pelo histórico de aplicações em grandes plantas nacionais, especialmente nos setores de mineração, papel e celulose, e siderurgia. Além disso, a Antares oferece suporte técnico especializado e atendimento em todo o território nacional, garantindo orientação completa desde a seleção até o comissionamento.

QUANDO USAR O ACOPLAMENTO FLEXÍVEL DE PNEU: COMPARAÇÃO TÉCNICA COM OUTROS MODELOS

Antes de mais nada, a escolha do tipo de acoplamento depende diretamente das condições de operação, manutenção e confiabilidade exigidas. O acoplamento de pneu se destaca em aplicações que requerem alta flexibilidade, absorção de choques e tolerância a desalinhamentos; por outro lado, outras soluções podem ser mais adequadas a cenários de alta precisão ou torque extremo.

Em especial, o acoplamento flexível de pneu deve ser priorizado em máquinas com vibrações constantes, desalinhamentos recorrentes e necessidade de manutenção rápida. Já em aplicações que demandam alta precisão angular e baixa deflexão torsional, por sua vez, o acoplamento de disco pode ser mais indicado.

Mais detalhes sobre as diferenças entre famílias estão disponíveis em: Tipos de acoplamento — comparativo técnico completo.

COMO DIMENSIONAR CORRETAMENTE UM ACOPLAMENTO FLEXÍVEL DE PNEU

Acima de tudo, o dimensionamento de acoplamentos industriais é o passo mais importante para garantir o desempenho e a vida útil do sistema. Um acoplamento subdimensionado pode levar a falhas prematuras; em contrapartida, um sobredimensionado aumenta o custo sem ganho de desempenho.

A fórmula básica de dimensionamento é:

T = (9550 × kW) / rpm × FS

Onde:

• T = Torque de projeto (Nm)
• kW = Potência do motor (kW)
• rpm = Rotação nominal (rpm)
• FS = Fator de serviço (varia conforme severidade da aplicação)

Nesse sentido, o fator de serviço deve considerar elementos como picos de carga, número de partidas por hora e tipo de máquina acionada. Após o cálculo do torque de projeto, em seguida, recomenda-se consultar o catálogo técnico da Antares para selecionar o tamanho adequado do acoplamento AT, verificando limites de torque e diâmetro de eixo compatíveis.

CUIDADOS ESSENCIAIS DE INSTALAÇÃO, ALINHAMENTO E MANUTENÇÃO

Sem dúvida, a correta instalação e manutenção de acoplamentos industriais é um dos fatores mais determinantes para a confiabilidade e a vida útil de qualquer sistema de transmissão. Contudo, mesmo o acoplamento elástico industrial mais robusto pode ter seu desempenho comprometido por falhas simples de montagem, desalinhamento excessivo ou ausência de inspeção preventiva.

No caso do acoplamento flexível de pneu, seguir as recomendações do fabricante, portanto, é fundamental para garantir a eficiência do amortecimento de vibração industrial e a durabilidade do elemento elastomérico. Um alinhamento inadequado, por exemplo, pode gerar esforços adicionais nos mancais, vibrações indesejadas e desgaste prematuro do pneu, afetando diretamente o desempenho global da máquina.

Durante a instalação, alguns cuidados práticos são indispensáveis:

• Verificar o alinhamento dos eixos com instrumentos de precisão, como relógio comparador ou alinhador a laser, garantindo o paralelismo e a concentricidade adequados.
• Respeitar as tolerâncias de folga e compressão do pneu, conforme especificado no catálogo técnico da Antares. A compressão excessiva reduz a flexibilidade e a capacidade de absorção de choques; já a folga acima do limite pode causar vibração e ruído.
• Apertar os parafusos de fixação de forma uniforme, aplicando o torque correto com o uso de chave calibrada. Após as primeiras horas de operação, recomenda-se uma nova verificação do torque para compensar possíveis acomodações do conjunto.

A manutenção de acoplamentos industriais deve ser planejada de forma preventiva, incluindo inspeções visuais periódicas para identificar sinais de desgaste, fissuras no pneu ou desalinhamento progressivo.

A facilidade na manutenção do acoplamento AT

O acoplamento AT Antares se destaca pela manutenção fácil: o técnico substitui o elemento de borracha sem desmontar o conjunto nem remover os eixos. Essa característica reduz significativamente o MTTR (Mean Time to Repair) e aumenta a disponibilidade operacional dos equipamentos, permitindo intervenções rápidas e seguras durante paradas programadas.

Outro ponto de destaque é que o acoplamento AT dispensa lubrificação, eliminando o risco de contaminação e reduzindo o custo de manutenção ao longo do ciclo de vida do equipamento. Ao seguir corretamente as instruções de montagem, alinhamento e inspeção, o responsável pela manutenção garante que o acoplamento mantenha seu desempenho original, com alta confiabilidade e baixo custo operacional.

VERSÕES ESPECIAIS DO ACOPLAMENTO AT: ADAPTAÇÕES PARA RETROFIT E CONDIÇÕES ESPECÍFICAS

A linha AT Antares oferece flexibilidade de aplicação e soluções customizadas para retrofit e condições operacionais específicas. Entre as versões disponíveis, destacam-se:

• Elastômeros alternativos para ambientes com temperaturas elevadas ou produtos químicos.
• Espaçadores removíveis, que facilitam o acesso a selos mecânicos em bombas.
• Configurações de comprimento e encaixe personalizadas, compatíveis com máquinas já instaladas.

Essas opções garantem adaptação ao projeto existente sem comprometer o desempenho, reduzindo o tempo e o custo de adequações mecânicas.

GUIA RÁPIDO DE SELEÇÃO E INTERCAMBIABILIDADE COM CONCORRENTES

A escolha adequada do acoplamento elástico industrial é uma etapa crítica para garantir desempenho, durabilidade e segurança em aplicações industriais. Um erro de seleção pode gerar sobrecargas, falhas prematuras e paradas não programadas. Por isso, a decisão deve ser técnica, baseada em dados operacionais e nas condições reais de trabalho do equipamento.

Para agilizar o processo de seleção, o profissional pode seguir o checklist técnico abaixo:

1. Potência e rotação do motor (kW e rpm): base para o cálculo do torque nominal e para o dimensionamento do acoplamento.
2. Fator de serviço (FS) e tipo de carga: cargas com partidas frequentes, reversões ou choques exigem maior fator de segurança.
3. Diâmetro e comprimento de eixo: determinam o tipo de cubo e a forma de fixação mais adequada (chaveta, parafuso prisioneiro, etc.).
4. Condições ambientais: temperatura, presença de contaminantes (poeira, óleo, umidade) e nível de vibração devem influenciar a escolha do elastômero.
5. Espaço disponível: especialmente importante em áreas confinadas ou equipamentos com acesso restrito, onde o acoplamento de pneu com espaçador pode oferecer vantagens de manutenção.
6. Requisitos de manutenção e disponibilidade: considerar a facilidade de troca do elemento elástico e a acessibilidade durante intervenções programadas.

Um acoplamento, muitas aplicações

A Antares projetou o acoplamento AT para atender a uma ampla faixa de aplicações. Seu envelope dimensional, compatível com diversos modelos do mercado, facilita retrofit e substituição direta, sem modificações estruturais. Essa intercambiabilidade torna o modelo uma opção prática e confiável em plantas industriais que já operam com acoplamentos de outras marcas, permitindo atualizações rápidas com mínimo impacto na operação.

Além disso, o suporte técnico da Antares está disponível para auxiliar na validação da equivalência dimensional e funcional, garantindo que o modelo selecionado mantenha os mesmos parâmetros de torque, rotação e desalinhamento admissível do acoplamento anterior, ou até mesmo melhore o desempenho do sistema.

Essa abordagem técnica assegura não apenas a compatibilidade física, mas também o equilíbrio dinâmico e a confiabilidade do conjunto mecânico, reduzindo riscos de falhas e prolongando a vida útil dos componentes acoplados.

POR QUE O ACOPLAMENTO FLEXÍVEL DE PNEU AT ANTARES É A ESCOLHA CERTA PARA SUA PLANTA

O acoplamento flexível de pneu, especialmente o modelo AT da Antares, representa uma solução técnica completa para aplicações industriais que exigem amortecimento de vibração industrial, alta tolerância a desalinhamentos e manutenção simplificada. Décadas de uso em ambientes industriais exigentes comprovam a confiabilidade do acoplamento, que reduz falhas, aumenta a disponibilidade e baixa o custo operacional.

Além do desempenho do produto, a Antares oferece suporte técnico especializado, atendimento nacional e catálogo completo para seleção e dimensionamento preciso. Consulte nosso catálogo de produtos e veja como o acoplamento AT da Antares pode ser a solução ideal para sua aplicação.
