CARACTERÍSTICAS
Aplicación
• Cumple con rangos de torque entre 37 y 12.350 Nm y ejes de hasta 120 mm.
• Opera a temperaturas de hasta 95°C (PU) y 121°C (Línea HTrans).

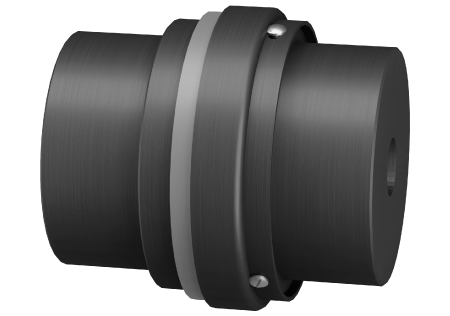

ACOPLAMIENTO ELÁSTICO SW
Consulte las principales características del acoplamiento elástico SW:

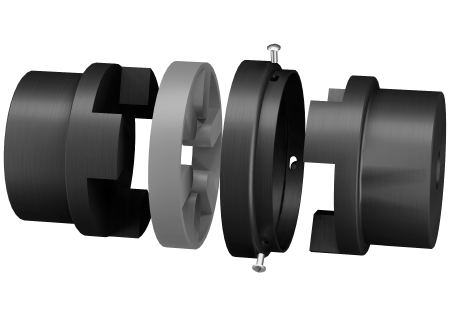

• Mantenimiento Sencillo: Independientemente de la distancia entre los extremos del eje, no es necesario mover el equipo para reemplazar el elemento elástico. Sólo lleva 3 o 5 tornillos para fijar la tapa metálica, en todos los modelos.
• Fácil Inspección: Es necesario retirar la tapa metálica para inspeccionar el elemento elástico. No es necesario alejar las máquinas para comprobar el estado del elemento elástico.
• Sin Lubricación: Operan sin necesidad de lubricación, minimizando el mantenimiento.
• Seguridad Total: La tapa metálica es una pieza monobloque fabricada en acero. Para obtener una mayor durabilidad, la cubierta de acero dispone de protección anticorrosión.
• Absorbe desalineaciones y vibraciones.
• Aplicación: Adecuado para rangos de torque entre 37 y 12.350 Nm y ejes de hasta 120 mm. Opera a temperaturas de hasta 95°C (PU) y 121°C (HTrans).
Para más información, consulte nuestro catálogo de productos.
CARACTERÍSTICAS
Aplicación
• Cumple con rangos de torque entre 37 y 12.350 Nm y ejes de hasta 120 mm.
• Opera a temperaturas de hasta 95°C (PU) y 121°C (Línea HTrans).
TABLAS TÉCNICAS
| Modelo | Línea PU Rotaciones superiores a 500 rpm - Torque Nominal (Nm) | Línea HTrans Rotaciones inferiores a 500 rpm - Torque Nominal (Nm) | Rotación Máxima (rpm) | Hoyo Mínimo | Hoyo Máximo | øD2 | øD5 | L1 | G | C | L2 | øD1 | S (distancia entre los extremos del eje estándar) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SW 95 | 37 (elastómero de color gris. Temperatura máxima de operación: 120°C) | 56 (elastómero de color azul. Temperatura máxima de operación: 120°C. Rotación máxima indicada: 500 rpm) | 8819 | 5 | 28 | 49 | 65 | 63 | 2 | 13 | 25 | 54 | 13 |
| SW 100 | 81 (elastómero de color gris. Temperatura máxima de operación: 120°C) | 124 (elastómero de color azul. Temperatura máxima de operación: 120°C. Rotación máxima indicada: 500 rpm) | 7349 | 10 | 38 | 57 | 78 | 88 | 2 | 22 | 35 | 65 | 18 |
| SW 110 | 154 (elastómero de color gris. Temperatura máxima de operación: 120°C) | 237 (elastómero de color azul. Temperatura máxima de operación: 120°C. Rotación máxima indicada: 500 rpm) | 5971 | 15 | 42 | 76 | 96 | 108 | 3 | 30 | 43 | 85 | 22 |
| SW 150 | 244 (elastómero de color gris. Temperatura máxima de operación: 120°C) | 375 (elastómero de color azul. Temperatura máxima de operación: 120°C. Rotación máxima indicada: 500 rpm) | 5164 | 15 | 48 | 80 | 111 | 115 | 3 | 30 | 45 | 96 | 25 |
| SW 190 | 328 (elastómero de color gris. Temperatura máxima de operación: 120°C) | 505 (elastómero de color azul. Temperatura máxima de operación: 120°C. Rotación máxima indicada: 500 rpm) | 4765 | 15 | 60 | 102 | 129 | 133 | 3 | 38 | 54 | 115 | 25 |
| SW 225 | 458 (elastómero de color gris. Temperatura máxima de operación: 120°C) | 705 (elastómero de color azul. Temperatura máxima de operación: 120°C. Rotación máxima indicada: 500 rpm) | 4444 | 15 | 65 | 111 | 142 | 153 | 3 | 48 | 64 | 127 | 25 |
| SW 226 | 565 (elastómero de color gris. Temperatura máxima de operación: 120°C) | 870 (elastómero de color azul. Temperatura máxima de operación: 120°C. Rotación máxima indicada: 500 rpm) | 4037 | 25 | 70 | 119 | 153 | 178 | 3 | 54 | 70 | 137 | 38 |
| SW 276 | 918 (elastómero de color gris. Temperatura máxima de operación: 120°C) | 1413 (elastómero de color blanca. Temperatura máxima de operación: 90°C. Rotación máxima indicada: 500 rpm) | 3880 | 25 | 75 | 127 | 173 | 200 | 3 | 63 | 80 | 157 | 40 |
| SW 280 | 1349 (elastómero de color gris. Temperatura máxima de operación: 120°C) | 2075 (elastómero de color blanca. Temperatura máxima de operación: 90°C. Rotación máxima indicada: 500 rpm) | 3690 | 30 | 85 | 140 | 208 | 200 | 3 | 63 | 80 | 192 | 40 |
| SW 295 | 2207 (elastómero de color gris. Temperatura máxima de operación: 120°C) | 3395 (elastómero de color blanca. Temperatura máxima de operación: 90°C. Rotación máxima indicada: 500 rpm) | 2266 | 30 | 100 | 162 | 253 | 238 | 3 | 75 | 95 | 237 | 48 |
| SW 2955 | 3678 (elastómero de color gris. Temperatura máxima de operación: 120°C) | 5664 (elastómero de color blanca. Temperatura máxima de operación: 90°C. Rotación máxima indicada: 500 rpm) | 2266 | 30 | 110 | 180 | 253 | 264 | 3 | 88 | 108 | 237 | 48 |
| SW 300 | 5257 (elastómero de color gris. Temperatura máxima de operación: 120°C) | 8090 (elastómero de color blanca. Temperatura máxima de operación: 90°C. Rotación máxima indicada: 500 rpm) | 2108 | 30 | 110 | 180 | 272 | 283 | 3 | 92 | 115 | 254 | 53 |
| SW 350 | 7501 (elastómero de color gris. Temperatura máxima de operación: 120°C) | 12350 (elastómero de color blanca. Temperatura máxima de operación: 90°C. Rotación máxima indicada: 500 rpm) | 1775 | 30 | 120 | 200 | 323 | 309 | 3 | 103 | 128 | 305 | 53 |
| Modelo | Masa (kg) | Momento de Inércia (kgm²) | Cantidad de tornillos | Sentido de fijación de los tornillos | Material dos Parafusos | Quantidade de Elastômetros | Tolerancia de Alineación - Angular - Línea PU | Tolerancia de Alineación - Angular - Línea HTrans | Tolerancia de Alineación - Radial (mm) - Línea PU | Tolerancia de Alineación - Radial (mm) - Línea HTrans | Tolerancia de Alineación - Axial (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SW 95 | 0,8 | 3,7 x 10-5 | 3 | radial | inox | 1 | 1° | 0,5° | 0,4 | 0,3 | +-1 |
| SW 100 | 1,58 | 8,75 x 10-4 | 3 | radial | inox | 1 | 1° | 0,5° | 0,4 | 0,3 | +-1 |
| SW 110 | 3,31 | 3,02 x 10-3 | 3 | radial | inox | 1 | 1° | 0,5° | 0,4 | 0,3 | +-1,5 |
| SW 150 | 4,05 | 4,62 x 10-3 | 3 | radial | inox | 1 | 1° | 0,5° | 0,4 | 0,3 | +-1,5 |
| SW 190 | 7,7 | 0,051 | 3 | radial | inox | 1 | 1° | 0,5° | 0,4 | 0,3 | +-1,5 |
| SW 225 | 10,7 | 0,076 | 3 | radial | inox | 1 | 1° | 0,5° | 0,4 | 0,3 | +-1,5 |
| SW 226 | 15 | 0,12 | 3 | radial | acero al carbono | 6 | 1° | 0,5° | 0,4 | 0,3 | +-1,5 |
| SW 276 | 21 | 0,2 | 3 | axial | acero al carbono | 6 | 1° | 0,5° | 0,4 | 0,3 | +-1,5 |
| SW 280 | 29 | 0,408 | 3 | axial | acero al carbono | 6 | 1° | 0,5° | 0,4 | 0,3 | +-1,5 |
| SW 295 | 48 | 1,084 | 3 | axial | acero al carbono | 6 | 1° | 0,5° | 0,4 | 0,3 | +-1,5 |
| SW 2955 | 59 | 1,28 | 5 | axial | acero al carbono | 10 | 1° | 0,5° | 0,4 | 0,3 | +-1,5 |
| SW 300 | 86 | 1,64 | 5 | axial | acero al carbono | 10 | 1° | 0,5° | 0,4 | 0,3 | +-1,5 |
| SW 350 | 132 | 3,28 | 5 | axial | acero al carbono | 10 | 1° | 0,5° | 0,4 | 0,3 | +-1,5 |
