ACOPLAMIENTO ELÁSTICO DE ALTO TORQUE H/HR

El acoplamiento elástico de alto torque H/HR es torsionalmente flexible, además no requiere lubricación ni tampoco es necesario mover equipos para cambiar los elementos elásticos. Cabe destacar que este es un producto protocolado ante el INPI – Instituto Nacional de Propiedad Industrial.

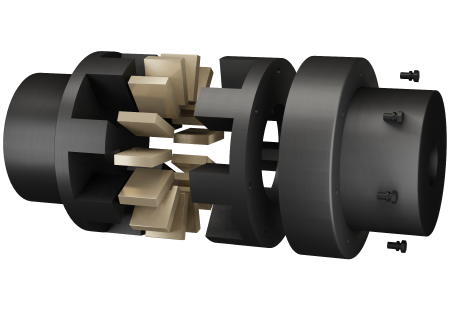

Acoplamiento elástico de alto torque H/HR

La línea de acoplamientos elásticos de alto torque H/HR funciona principalmente en transmisiones de alto torque. Esto queda aún más claro si pensamos en el rango de torque que el acoplamiento sirve, ya que va desde 12.000 Nm hasta 1.340.000 Nm y además ejes de hasta 600 mm de diámetro. Por lo tanto, su uso es más común en accionamientos de equipos de transporte de material a granel, como por ejemplo, transportadores metálicos de caña de azúcar, cintas transportadoras, trituradoras de caña de azúcar, picadoras de caña de azúcar, elevadores, molinos primarios, entre otros.

Elementos elásticos

Generalmente se utiliza un acoplamiento con un elemento elástico de poliuretano (PU) a velocidades de trabajo superiores a 500 rpm. Tienen mayor elasticidad torsional y mayor capacidad de absorber impactos y vibraciones. Esto garantiza que los componentes de la máquina estén protegidos de posibles daños. El acoplamiento con elemento elástico en HTrans le confiere al acoplamiento un aumento significativo del torque para el mismo tamaño del acoplamiento, pero con menos capacidad para amortiguar los golpes y vibraciones del sistema. Además, la capacidad de adaptarse a posibles desalineaciones no se ve alterada ya sea con un elemento PU o HTrans.

SOLICITAR COTIZACIÓN

CARACTERÍSTICAS

Descubra las principales características del acoplamiento elástico de alto torque H/HR

• No necesita lubricación.
• Elementos elásticos en PU o HTrans (elastómeros de alta calidad).
• Alta relación torque-tamaño.
• No es necesario quitar las máquinas para cambiar el elemento elástico.
• Disponible en versiones H y HR.
• Elastómeros planos que ofrecen mayor vida útil al aumentar el área de contacto de los elementos y garras de acoplamiento.
• Tapa metálica para garantizar la seguridad de todos, fijada a solo 1 de los cubos.

TABLAS TÉCNICAS

SOLICITAR COTIZACIÓN

Modelo	Torque Máximo (Nm) \| Línea PU (rotaciones superiores a 500 rpm)	Torque Máximo (Nm) \| Línea HTrans (rotaciones inferiores a 500 rpm)	Rotación Máxima (rpm)	Hoyo Mínimo	Hoyo Máximo	Masa (kg)	Tolerancia de Alineación \| Angular	Tolerancia de Alineación \| Radial	Tolerancia de Alineación \| Axial	Momento de Inércia - kgm²
H 307	12033 (elastómero de color gris - Temperatura máxima de operación: 120°C)	26350 (elastómero de color azul - Temperatura máxima de operación: 120°C - Rotación máxima indicada: 500rpm)	2188	60	125	57	1°	0,4	+-1,5	0,4
H 357	16044 (elastómero de color gris - Temperatura máxima de operación: 120°C)	39424 (elastómero de color azul - Temperatura máxima de operación: 120°C - Rotación máxima indicada: 500rpm)	1990	60	135	75	1°	0,4	+-1,5	0,78
H 367	22347 (elastómero de color gris - Temperatura máxima de operación: 120°C)	49515 (elastómero de color azul - Temperatura máxima de operación: 120°C - Rotación máxima indicada: 500rpm)	1831	70	140	103	1°	0,4	+-1,5	1,15
HR 307	12033 (elastómero de color gris - Temperatura máxima de operación: 120°C)	26350 (elastómero de color azul - Temperatura máxima de operación: 120°C - Rotación máxima indicada: 500rpm)	2188	70	110	59	1°	0,4	+-1,5	0,5
HR 357	16044 (elastómero de color gris - Temperatura máxima de operación: 120°C)	39424 (elastómero de color azul - Temperatura máxima de operación: 120°C - Rotación máxima indicada: 500rpm)	1990	85	120	76	1°	0,4	+-1,5	0,8
HR 367	22347 (elastómero de color gris - Temperatura máxima de operación: 120°C)	49515 (elastómero de color azul - Temperatura máxima de operación: 120°C - Rotación máxima indicada: 500rpm)	1831	85	140	106	1°	0,4	+-1,5	1,26
HR 407	31945 (elastómero de color gris - Temperatura máxima de operación: 120°C)	71140 (elastómero de color azul - Temperatura máxima de operación: 120°C - Rotación máxima indicada: 500rpm)	1643	110	165	157	1°	0,4	+-1,5	1,78
HR 457	43262 (elastómero de color gris - Temperatura máxima de operación: 120°C)	95975 (elastómero de color azul - Temperatura máxima de operación: 120°C - Rotación máxima indicada: 500rpm)	1433	115	195	237	1°	0,4	+-1,5	2,71
HR 509	51284 (elastómero de color gris - Temperatura máxima de operación: 120°C)	114110 (elastómero de color azul - Temperatura máxima de operación: 120°C - Rotación máxima indicada: 500rpm)	1391	130	200	254	1°	0,4	+-1,5	3,08
HR 609	75493 (elastómero de color naranja - Temperatura máxima de operación: 90°C)	167590 (elastómero de color blanco - Temperatura máxima de operación: 90°C - Rotación máxima indicada: 500rpm)	1243	150	240	358	1°	0,4	+-1,5	5,48
HR 709	105719 (elastómero de color naranja - Temperatura máxima de operación: 90°C)	234910 (elastómero de color blanco - Temperatura máxima de operación: 90°C - Rotación máxima indicada: 500rpm)	1094	170	280	571	1°	0,4	+-1,5	10,57
HR 809	-	292210 (elastómero de color blanco - Temperatura máxima de operación: 90°C - Rotación máxima indicada: 500rpm)	955	120	310	756	1°	0,4	+-1,5	20,57
HR 901	-	338050 (elastómero de color blanco - Temperatura máxima de operación: 90°C - Rotación máxima indicada: 500rpm)	859	240	355	1131	1°	0,4	+-1,5	37,74
HR 1013	-	506000 (elastómero de color blanco - Temperatura máxima de operación: 90°C - Rotación máxima indicada: 500rpm)	830	350	420	1693	1°	0,5	+-3	40,79
HR 1015	-	700000 (elastómero de color blanco - Temperatura máxima de operación: 90°C - Rotación máxima indicada: 500rpm)	735	410	490	2349	1°	0,5	+-3	55,12
HR 1115	-	850000 (elastómero de color blanco - Temperatura máxima de operación: 90°C - Rotación máxima indicada: 500rpm)	700	440	510	3310	1°	0,5	+-3	65,9
HR 1117	-	1304000 (elastómero de color blanco - Temperatura máxima de operación: 90°C - Rotación máxima indicada: 500rpm)	570	590	600	5080	1°	0,5	+-3	79,8

Modelo	L1	øD5	øD2	L2	S	G	Distancia entre puntas de ejes estándar (mm)	Cantidad de elastómeros	Cantidad de tornillos \| Tapa	Cantidad de tornillos \| Porta-elastómeros	Torque de ajuste de tornillos (Nm)
H 307	295	262	180	121	53	3	53	14	7	-	-
H 357	314	262	197	127	60	3	60	14	7	-	-
H 367	353	313	222	143	67	3	67	14	7	-	-
HR 307	270	266	170	85	100	3	100	14	7	14	107
HR 357	300	292	180	95	110	3	110	14	7	14	107
HR 367	327	317	210	105	117	3	117	14	7	14	107
HR 407	366	349	248	120	126	3	126	14	7	14	107
HR 457	394	400	294	130	134	3	134	14	7	14	107
HR 509	413	412	305	140	133	6	133	18	9	18	107
HR 609	482	461	360	170	142	6	142	18	9	18	107
HR 709	552	524	425	195	162	6	162	18	9	18	107
HR 809	616	600	470	210	196	6	192	18	9	18	215
HR 901	696	667	545	240	216	6	216	22	11	22	215
HR 1013	898	805	540	340	218	6	218	26	13	26	215
HR 1015	915	910	630	340	235	6	235	30	15	30	-
HR 1115	995	960	750	375	245	6	245	30	15	30	215
HR 1117	1076	1170	900	400	276	6	276	34	17	34	-
