Acoplamiento de Engranaje AGD

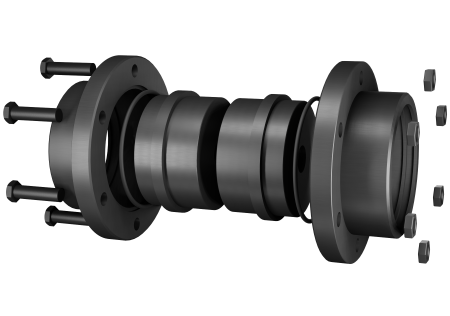

Configuraciones de Acoplamiento de Engranaje AGD

Están fabricados con dientes de triple abultamiento. Esta tecnología da como resultado una vida útil más larga ya que, durante la transmisión, la tensión se traslada al centro de los dientes.

Pueden fabricarse con doble enganche (AGD), simple engrane (AGS) o dos bujes rígidos (RG). Consultar por otras versiones especiales.

Lubricación

La lubricación adecuada es esencial para maximizar la vida útil de su transmisión. Se recomienda que el intervalo de lubricación no supere los 6 meses. Utilice grasa para la lubricación, inyectándola en el orificio de una de las tapas dentadas hasta que el exceso rebose por el otro orificio. Posteriormente introducir los tapones en las tapas dentadas.

TABLAS TÉCNICAS

SOLICITAR COTIZACIÓN

Modelo	Tolerancia de Alineación Radial (mm) - Durante Operación	Tolerancia de Alineación Radial (mm) - Para Instalación	Tolerancia de Alineación Angular Para Instalación	Tolerancia de Alineación Angular Durante Operación	Torque de Ajuste de los Tornillos (Nm)	Cantidade de Tornillos	Masa (kg)	Cantidad de Grasa (kg)
AGD 10	0.6	0.15	0.5°	2°	28	6	4,4	0,03
AGD 15	0,8	0,2	0,5°	2°	28	8	9	0,06
AGD 20	1	0,25	0.5°	2°	97	6	15	0,17
AGD 25	1,2	0,3	0,5°	2°	132	6	27	0,23
AGD 30	1,4	0,35	0,5°	2°	132	8	40	0,34
AGD 35	1,7	0,425	0,5°	2°	244	8	65	0,45
AGD 40	2	0,5	0,5°	2°	244	8	96	0,79
AGD 45	2,1	0,525	0,5°	2°	244	10	131	1,08
AGD 50	2,6	0,625	0,5°	2°	477	8	186	1,89
AGD 55	2,9	0,725	0,5°	2°	477	14	247	1,93
AGD 60	3,2	0,8	0,5°	2°	477	14	299	3,46
AGD 70	3,7	0,925	0,5°	2°	576	16	473	6,33

Modelo	Torque Nominal (Nm)	Rotación Máxima (rpm)	Hoyo Mínimo	Hoyo Máximo	D5	L1	L3	L4	C	øB	øD2	L2	G	G1	G2	M1	M2	M3	K1	K2	Momento de Inércia (kgm²)
AGD 10	1300	8000	14	52	116	89	96,5	104	43	69	84	40	3	10,5	18	4,5	12	27	12	19,5	0,005
AGD 15	2900	6500	22	65	152	102	112	122	49,5	86	105	46,5	3	13	23	4,5	14,5	31	13	23	0,019
AGD 20	5100	5600	27	80	178	127	146	165	62	105	127	59	3	22	41	4,5	23,5	42	17	36	0,041
AGD 25	10000	5000	32	98	213	159	186	213	77	131	155	75	5	32	59	4,5	31,5	54	20	47	0,105
AGD 30	16000	4400	42	115	240	187	220	253	91	152	181	89	5	38	71	4,5	37,5	64	23	56	0,195
AGD 35	22100	3900	47	135	279	219	248	277	106,5	178	211	105	6	35	64	4,5	33,5	71	32	61	0,454
AGD 40	32100	3600	47	160	318	247	285	323	120,5	210	250	118,5	6	44	82	5	43	82	34	72	0,86
AGD 45	45100	3200	52	180	346	278	327	376	135	235	274	134	8	57	106	5	54	96	42	91	1,39
AGD 50	62100	2900	72	195	389	314	371	428	153	254	306	152	8	65	122	5	62	109	42	99	2,53
AGD 55	84000	2650	72	215	425	344	412	480	168	279	334	167	8	76	144	5	73	122	45	113	3,83
AGD 60	115100	2450	77	235	457	384	461	538	188	305	366	186	8	85	162	6	83	136	60	137	5,21
AGD 70	174100	2150	92	280	527	452	553	654	221	356	425	219	10	111	212	7	108	165	72	173	11
