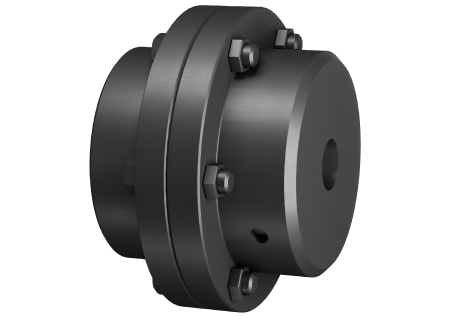

AGS Gear Coupling - Antares Couplings

TECHNICAL TABLES

REQUEST A QUOTE

Model	Nominal Torque (Nm)	Maximum Speed (rpm)	Minimum Bore (mm) Flexibe Hub	Minimum Bore (mm) Rigid Hub	Maximum Bore (mm) Flexibe Hub	Maximum Bore (mm) Rigid Hub	Rigid Hub Weight (kg)	D5	L	C	øD	øF	øF1	J	H	M	G	Rigid Hub Moment of Inertia (kgm²)
AGS 10	1300	8000	14	18	52	60	4,5	116	87	43	69	84	84	39	40	51	4	0,006
AGS 15	2900	6500	22	26	65	80	9,5	152	101	50	86	105	107	48	47	61	4	0,020
AGS 20	5100	5600	27	30	80	90	15,5	178	125	62	105	127	130	60	59	76	4	0,044
AGS 25	10000	5000	32	37	98	110	27,5	213	156	77	131	155	157	72	74	92	5	0,111
AGS 30	16000	4400	42	44	115	130	41,5	240	184	91	152	181	182	84	88	106	5	0,21
AGS 35	22100	3900	47	52	135	150	67	279	215	107	178	211	212	98	102	130	6	0,477
AGS 40	32100	3600	47	52	160	180	100	318	245	121	210	246	250	111	116	145	8	0,92
AGS 45	45100	3200	52	57	180	200	135	346	274	135	235	274	276	123	131	165	8	1,468
AGS 50	62100	2900	72	77	195	220	195	389	310	153	254	306	309	141	148	183	9	2,73
AGS 55	84000	2650	72	77	215	240	261	425	350	168	279	334	334	158	173	203	9	4,2
AGS 60	115100	2450	77	82	235	260	316	457	384	188	305	366	366	169	185	228	10	5,7
AGS 70	174100	2150	92	102	280	300	500	527	452	221	356	425	425	196	218	266	13	12,05
