Acoplamento de Engrenagem para Eixo Vertical: AGS V HD

Em aplicações com eixo vertical, é crucial utilizar um acoplamento de engrenagem projetado especificamente para essa configuração. Isso assegura a durabilidade do sistema e previne falhas mecânicas. A Antares desenvolveu o Acoplamento de Engrenagem AGS V HD para instalações verticais, garantindo suporte adequado ao peso próprio, evitando esforços indevidos nos dentes e permitindo, em certas aplicações, a transferência segura de carga axial para o redutor. Os modelos padrão AGS e AGD foram desenvolvidos para operar na horizontal.

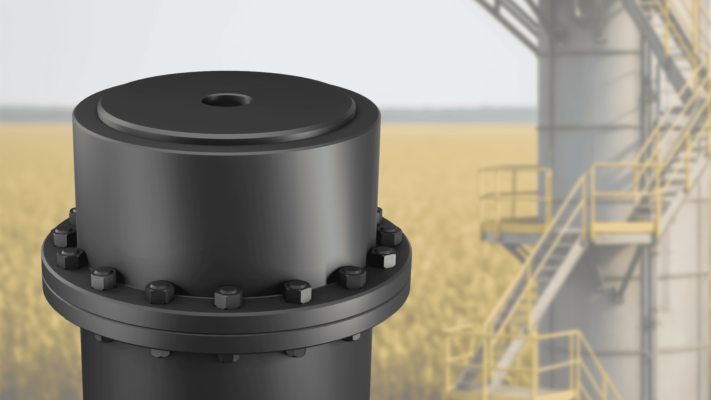

AGS V HD em detalhes: conheça o nosso robusto acoplamento de engrenagem para eixo vertical

O modelo AGS V HD é um acoplamento de engrenagem tipo AGS específico para uso na vertical. Combina um cubo rígido com um conjunto de capa e cubo flexível, incorporando modificações no projeto para suportar e transferir carga axial diretamente ao redutor, quando necessário.

A principal diferença em relação aos modelos padrão está na capacidade estrutural do conjunto. Os engenheiros da Antares dimensionaram o AGS V HD para operar com cargas axiais elevadas, porém, sem comprometer o engrenamento nem sobrecarregar os dentes. O projeto também previu o apoio da capa em situações sem transferência de carga axial e impede que o peso do acoplamento sobrecarregue os elementos internos.​

Entre as principais aplicações do novo modelo estão dessolventizadores e outros equipamentos de processo contínuo. Além da robustez mecânica, o AGS V HD mantém características de intercambialidade, facilitando sua integração em projetos novos ou retrofits industriais.

Uso na vertical e esforço envolvido

Transmissão de torque
Ao aplicar um acoplamento de engrenagem em um eixo vertical, o técnico deve avaliar, primeiramente, o tipo de esforço envolvido. Em muitas situações, o acoplamento será responsável apenas pela transmissão de torque, sem necessidade de suportar cargas axiais. Em bombas verticais com mancal de escora ou misturadores, os mancais radiais e axiais sustentam o eixo. Nessas situações, o acoplamento precisa apenas suportar seu próprio peso, evitando sobrecarga nos dentes do cubo.

Transferência de cargas axiais

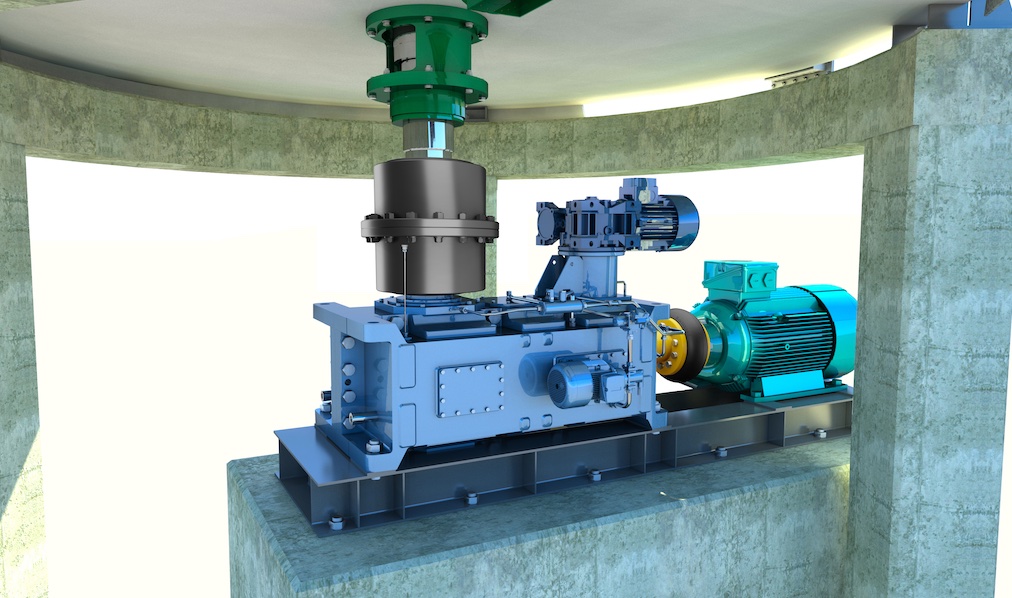

Contudo, há aplicações em que o acoplamento precisa transferir cargas axiais consideráveis. Por exemplo, no dessolventizador utilizado no processamento de soja, cuja estrutura impõe uma carga axial elevada — entre 10 e 30 toneladas — diretamente sobre o eixo de saída do redutor. Nesse cenário, o acoplamento deve funcionar como um elo estrutural entre o eixo do equipamento e o redutor, transferindo não apenas torque, mas também carga axial de forma contínua e segura.​

Além do dessolventizador, outros equipamentos que podem requerer esse tipo de solução incluem agitadores verticais industriais, centrífugas de eixo vertical e extrusoras que operam com esforços combinados. Como resultado, em todos esses casos, a escolha incorreta do elemento de transmissão pode gerar desalinhamento, desgaste acentuado dos dentes e falha prematura do sistema.

Escolha o acoplamento correto

Em resumo, a adoção de acoplamentos projetados para operação com eixo vertical evita falhas prematuras, principalmente. Além disso, também preserva os elementos do sistema e garante a confiabilidade do processo. A Antares desenvolveu o AGS V HD para garantir segurança em aplicações leves, como bombas e misturadores, e em processos pesados que exigem transferência de carga axial.​

Se sua aplicação envolve eixo vertical, consulte nossa equipe técnica para verificar a adequação do acoplamento e garantir a performance ideal do seu equipamento.

→ Conheça mais sobre os acoplamentos de engrenagem AGS e suas variações verticais.
